استپر موتور 5 ولت 28BYJ-48: کنترل دقیق حرکت در پروژه‌های رباتیک و خانگی

استپر موتور 5 ولت 28BYJ-48 یکی از پرکاربردترین موتورهای کنترل‌شده در پروژه‌های آموزشی، خانگی و رباتیک است که با قیمت بسیار پایین، دقت قابل قبول و سازگاری کامل با آردوینو، گزینه‌ای ایده‌آل برای مبتدیان و حرفه‌ای‌ها محسوب می‌شود. این موتور با داشتن گیربکس داخلی 64:1 و قابلیت کنترل گام‌به‌گام، امکان چرخش دقیق و پایدار را فراهم می‌کند و در عین حال ولتاژ کاری 5 ولتی آن، اتصال مستقیم به برد‌های آردوینو را بدون نیاز به منبع تغذیه جداگانه ممکن می‌سازد.

استپر موتور چیست و چه تفاوتی با موتور DC دارد؟

برخلاف موتورهای DC معمولی که به‌صورت پیوسته و با ولتاژ متغیر چرخیده و کنترل دقیق زاویه‌ای در آن‌ها دشوار است، استپر موتورها حرکت خود را به‌صورت گسسته و بر اساس “گام” انجام می‌دهند. هر گام، بخشی از یک چرخش کامل است و با کنترل تعداد گام‌ها، می‌توان زاویه چرخش را با دقت بالا تعیین کرد — بدون نیاز به انکودر.

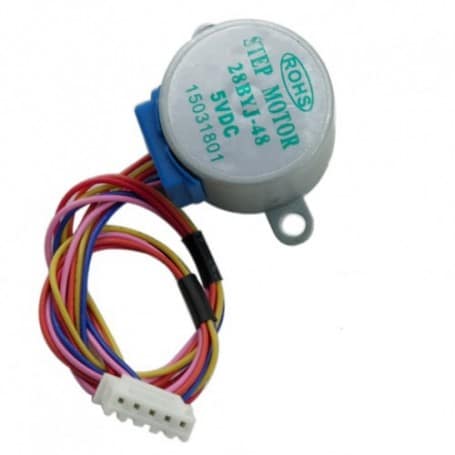

معرفی استپر موتور 28BYJ-48: کوچک، ارزان و بسیار کاربردی

مدل 28BYJ-48 یک استپر موتور 5 سیم با گیربکس داخلی است که به‌طور گسترده در دستگاه‌های خانگی مانند پنکه‌های برجی، چاپگرهای کوچک و سیستم‌های ونتیلاسیون استفاده می‌شود. این موتور از طریق یک کابل 5 سیمه به درایور (معمولاً ULN2003) متصل می‌شود و با پالس‌های دیجیتال، حرکت خود را آغاز می‌کند.

مشخصات فنی کلیدی استپر موتور 28BYJ-48

• ولتاژ کاری: 5 ولت DC
• نوع موتور: استپر با گیربکس داخلی
• نسبت گیربکس: 64:1
• تعداد فاز: 4 فاز / 5 سیم
• زاویه گام پایه: 5.625 درجه
• گام‌های مؤثر در یک چرخش کامل: 2048 گام (5.625° ÷ 360° × 64 = 2048)
• جریان مصرفی: حدود 90 میلی‌آمپر
• اتصال: کابل 5 سیمه (قرمز: 5V، دیگر رنگ‌ها: فازها)

ولتاژ کاری 5 ولت: سازگاری کامل با آردوینو و میکروکنترلرها

این استپر موتور برخلاف نمونه‌های صنعتی (مثل NEMA 17)، با ولتاژ 5 ولت کار می‌کند که دقیقاً همان ولتاژ خروجی پین‌های آردوینو است. اگرچه به‌دلیل جریان بالا، پیشنهاد می‌شود از یک منبع تغذیه جداگانه 5 ولت استفاده شود، اما اتصال آن از نظر ولتاژ کاملاً با آردوینو سازگار است.

گیربکس داخلی با نسبت 64:1 – گشتاور بالا، سرعت پایین

گیربکس داخلی باعث می‌شود موتور 64 بار کندتر بچرخد، اما گشتاور خروجی آن 64 برابر افزایش یابد. این ویژگی، آن را برای کاربردهایی مانند چرخاندن صفحه دیسک، کنترل پرده یا حرکت دادن اهرم‌های سبک بسیار مناسب می‌کند.

انواع حالت‌های حرکت: Full Step، Half Step و Wave Drive

• Wave Drive: فقط یک فاز فعال است — مصرف انرژی پایین، اما لرزش بیشتر.
• Full Step: دو فاز همزمان فعال — گشتاور بالاتر، لرزش کمتر.
• Half Step: ترکیبی از دو حالت بالا — رزولوشن دو برابر (4096 گام در چرخش کامل).

رزولوشن 2048 گام در هر چرخش کامل

با 2048 گام، هر گام معادل 0.175 درجه است. این دقت، برای پروژه‌های آموزشی و خانگی کاملاً کافی است. البته برای کاربردهای صنعتی، استپرهای با رزولوشن بالاتر توصیه می‌شوند.

کاربردهای رایج استپر موتور 28BYJ-48

سیستم‌های موقعیت‌یاب خورشیدی (Solar Tracker)

با دو عدد 28BYJ-48، می‌توانید یک سیستم دو محوره طراحی کنید که پنل خورشیدی را طی روز به سمت خورشید هدایت کند.

ربات‌های آموزشی و دستگاه‌های CNC کوچک

در ربات‌های ساده یا دستگاه‌های حکاکی با اندازه کوچک، این موتور می‌تواند به‌عنوان محرک محورهای حرکتی استفاده شود.

ساخت دستگاه‌های خانگی مانند دوزنده یا چرخ‌دنده کنترلی

پروژه‌هایی مانند دوزنده‌های خودکار، درب‌های هوشمند کوچک یا سیستم‌های کنترل نور، همگی می‌توانند از این موتور بهره ببرند.

نحوه راه‌اندازی با درایور ULN2003

اتصال به آردوینو و کدنویسی اولیه

1. درایور ULN2003 را به آردوینو (پین‌های 8، 9، 10، 11) متصل کنید.
2. خروجی درایور را به سیم‌های موتور وصل نمایید (مطابق رنگ‌بندی).
3. سیم قرمز موتور را به 5V منبع تغذیه جداگانه متصل کنید.
4. با استفاده از کتابخانه Stepper یا AccelStepper، کد خود را بنویسید.

تنظیم سرعت و جهت چرخش با نرم‌افزار

در کد آردوینو، با تغییر تعداد گام‌ها و جهت فعال‌سازی پین‌ها، می‌توانید چرخش را به چپ یا راست کنترل کنید. همچنین، با تنظیم تاخیر بین گام‌ها، سرعت موتور را کنترل نمایید.

چرا 28BYJ-48 برای مبتدیان گزینه ایده‌آل است؟

مقایسه با استپرهای NEMA 17 و موتورهای بدون گیربکس

• NEMA 17: نیاز به 12V یا 24V و درایور پیچیده‌تر (مثل A4988) دارد.
• 28BYJ-48: با 5V کار می‌کند، ارزان است، نصب و کدنویسی آن ساده است.
• تنها نقطه ضعف آن، سرعت پایین ناشی از گیربکس است — که برای بسیاری از پروژه‌ها مهم نیست.

نتیجه‌گیری: قدرت کنترل دقیق در یک پکیج مقرون‌به‌صرفه

استپر موتور 5 ولت 28BYJ-48 تنها یک موتور نیست؛ بلکه دروازه‌ای به سوی دنیای کنترل حرکتی دقیق است. با هزینه‌ای بسیار کم و قابلیت‌هایی که ارائه می‌دهد، این موتور می‌تواند پروژه‌های ساده را به تجربه‌های یادگیری عمیق تبدیل کند.

❓ پرسش‌های متداول (FAQ)

1. آیا می‌توانم این موتور را مستقیماً به آردوینو وصل کنم؟
خیر. به‌دلیل جریان بالا (≈90mA)، باید از یک درایور مثل ULN2003 استفاده کنید تا از پین‌های آردوینو محافظت شود.

2. چرا موتور من لرزش دارد یا نمی‌چرخد؟
احتمالاً ترتیب سیم‌ها اشتباه است. ترتیب فازها در کابل 5 سیمه حیاتی است — مراجعه به دیتاشیت یا تست دستی توصیه می‌شود.

3. آیا می‌توانم سرعت آن را افزایش دهم؟
حداکثر سرعت آن به‌دلیل گیربکس، پایین است (معمولاً زیر 15 RPM). برای سرعت بیشتر، باید از استپرهای بدون گیربکس استفاده کنید.

4. آیا این موتور برای موقعیت‌یابی دقیق مناسب است؟
بله، اما فقط برای کاربردهای غیرحساس. برای صنعت یا دستگاه‌های پزشکی، استپرهای با انکودر پیشنهاد می‌شوند.

5. چه درایوری برای آن نیاز است؟
معمول‌ترین درایور، ULN2003 است که هم ارزان است و هم برای این موتور طراحی شده است.
