ماژول فرستنده و گیرنده مادون قرمز FC-51: چشم الکترونیکی پروژه‌های شما

در دنیای پروژه‌های الکترونیکی، ماژول فرستنده و گیرنده مادون قرمز FC-51 یکی از قطعات پرکاربرد و ضروری محسوب می‌شود که به سیستم‌ها امکان می‌دهد «ببینند» بدون اینکه واقعاً چشم داشته باشند. این ماژول کوچک با قابلیت تشخیص موانع در فاصله‌ای بین 2 تا 30 سانتی‌متر، مصرف انرژی بسیار پایین و خروجی دیجیتال مستقیم، گزینه‌ای ایده‌آل برای ربات‌ها، سیستم‌های امنیتی و خطوط تولید هوشمند است. در این مقاله، به‌طور جامع به بررسی ویژگی‌ها، کاربردها و نحوه استفاده از این قطعه کاربردی می‌پردازیم.

مادون قرمز چیست و چرا در سنسورهای تشخیص مانع بکار می‌رود؟

نور مادون قرمز (IR) بخشی از طیف الکترومغناطیسی است که چشم انسان قادر به دیدن آن نیست، اما حسگرهای الکترونیکی به‌راحتی می‌توانند آن را تشخیص دهند. در سنسورهای مانند FC-51، یک فرستنده مادون قرمز نور را به سمت محیط ارسال می‌کند و یک گیرنده منتظر بازتاب آن است. اگر جسمی در مسیر قرار گیرد، نور بازتاب داده شده و گیرنده آن را ثبت می‌کند. این اصل ساده، پایه‌ی عملکرد ده‌ها پروژه‌ی هوشمند است.

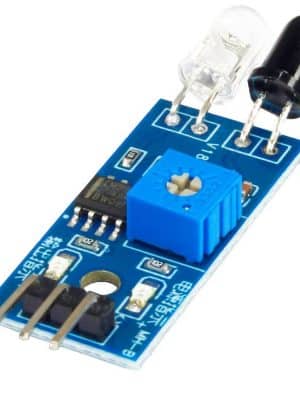

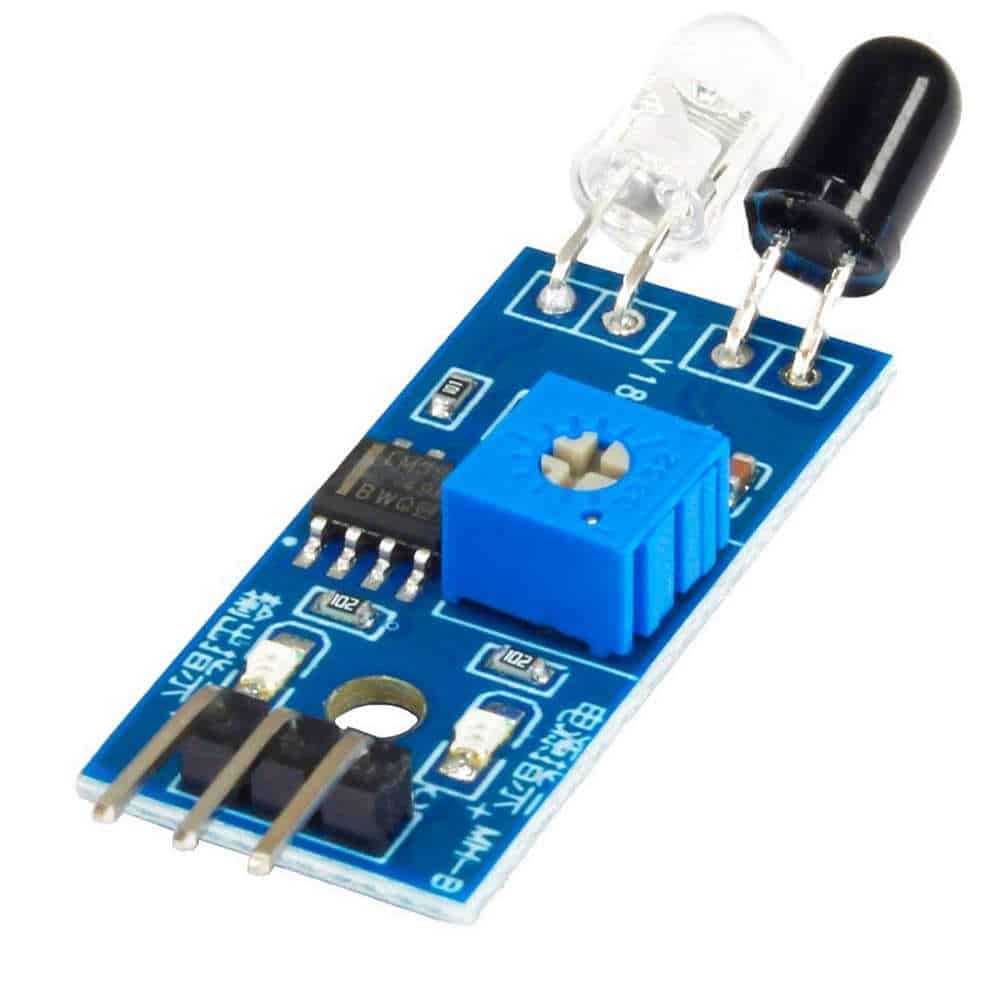

معرفی ماژول FC-51: ساده، کوچک و بسیار کاربردی

ماژول FC-51 یک سنسور تشخیص مانع مبتنی بر فناوری مادون قرمز است که با وجود ابعاد بسیار کوچک (1.4 × 4.2 سانتی‌متر)، عملکردی پایدار و دقیق ارائه می‌دهد. این ماژول به‌صورت یکپارچه شامل فرستنده، گیرنده، مدار مقایسه‌گر LM393 و دو LED نمایشگر طراحی شده است که توسعه‌دهندگان را از پیچیدگی‌های مداری بی‌نیاز می‌کند.

مشخصات فنی کلیدی ماژول FC-51

این ماژول دارای مشخصات فنی زیر است:

• ولتاژ کاری: 3V تا 5V
• جریان مصرفی در 5 ولت: حدود 30 میلی‌آمپر
• فاصله تشخیص موانع: 2 تا 30 سانتی‌متر
• درایور آپ-امپ: LM393
• خروجی: دیجیتال (HIGH/LOW)
• LEDهای نمایشگر: یکی برای تغذیه و دیگری برای تشخیص مانع
• ابعاد کلی: 1.4 × 4.2 سانتی‌متر

در ادامه، هر یک از این ویژگی‌ها به‌طور دقیق‌تری تبیین می‌شوند.

ولتاژ کاری 3 تا 5 ولت: سازگاری با همه میکروکنترلرها

یکی از مزایای برجسته ماژول FC-51، محدوده ولتاژ وسیع آن است. این ماژول می‌تواند با ولتاژ 3.3 ولت (مربوط به برد‌هایی مانند ESP32) یا 5 ولت (مربوط به Arduino Uno) به‌خوبی کار کند. این ویژگی، انعطاف‌پذیری طراحی را به‌طور چشمگیری افزایش می‌دهد.

مصرف جریان پایین: تنها 30 میلی‌آمپر در 5 ولت!

در سیستم‌هایی که از باتری تغذیه می‌شوند، مصرف انرژی از اهمیت ویژه‌ای برخوردار است. FC-51 با مصرف جریانی حدود 30 میلی‌آمپر در ولتاژ 5 ولت، به‌راحتی می‌تواند برای مدت‌های طولانی در پروژه‌های قابل حمل استفاده شود.

فاصله تشخیص موانع: بین 2 تا 30 سانتی‌متر

این ماژول قادر به تشخیص اجسام در فاصله‌ای بین 2 تا 30 سانتی‌متر است. البته این محدوده به رنگ، بازتاب‌پذیری و زاویه سطح جسم نیز بستگی دارد. سطوح سفید و صاف بیشترین بازتاب را دارند، در حالی که سطوح سیاه یا مات ممکن است فاصله مؤثر را کاهش دهند.

پیچ تنظیم حساسیت: کنترل دستی دقت تشخیص

ماژول FC-51 مجهز به یک پیچ تنظیم (Potentiometer) است که به کاربر اجازه می‌دهد حساسیت سنسور را به‌صورت دستی تنظیم کند. با چرخاندن این پیچ، می‌توان حداکثر فاصله‌ای که سنسور به آن واکنش نشان می‌دهد را کنترل کرد — ویژگی‌ای که در شرایط محیطی مختلف بسیار کاربردی است.

کاربردهای عملی ماژول FC-51 در پروژه‌های الکترونیکی

ربات‌های اجتناب از مانع

یکی از شناخته‌شده‌ترین کاربردهای FC-51، استفاده در ربات‌هایی است که باید از برخورد با موانع جلوگیری کنند. با نصب یک یا چند ماژول در جلو یا کناره‌های ربات، می‌توان مسیر حرکت آن را به‌صورت هوشمند هدایت کرد.

سیستم‌های هوشمند خانگی و امنیتی

در سیستم‌های امنیتی، این ماژول می‌تواند به‌عنوان سنسور حرکت یا تشخیص باز شدن درب به‌کار رود. همچنین در دستگاه‌های خانگی مانند خشک‌کن دست یا شیرهای آب هوشمند، FC-51 وظیفه تشخیص حضور کاربر را بر عهده دارد.

شمارش اشیاء یا افراد در خط تولید

با قرار دادن ماژول در کنار نوار نقاله، هر بار که شی‌ای از جلوی آن عبور کند، یک سیگنال دیجیتال تولید می‌شود. این سیگنال را می‌توان برای شمارش دقیق محصولات یا حتی افراد در ورودی‌ها استفاده کرد.

نحوه اتصال ماژول فرستنده گیرنده مادون قرمز FC-51 به آردوینو و راه‌اندازی آن

اتصال این ماژول به آردوینو فرآیندی بسیار ساده است و تنها نیاز به سه سیم دارد.

مراحل نصب و تنظیم اولیه

1. پین VCC ماژول را به 5V آردوینو متصل کنید.
2. پین GND را به GND آردوینو وصل نمایید.
3. پین OUT (خروجی دیجیتال) را به یکی از پین‌های دیجیتال آردوینو (مثلاً D2) متصل کنید.
4. با چرخاندن پیچ تنظیم، فاصله مطلوب را تعیین کنید (LED سبز روشن می‌شود هنگام تشخیص مانع).

تست عملی و خواندن خروجی دیجیتال

با استفاده از کد ساده‌ای در محیط Arduino IDE که از digitalRead() استفاده می‌کند، می‌توان وضعیت خروجی ماژول را بررسی کرد. وقتی مانعی وجود داشته باشد، خروجی LOW و در غیر این‌صورت HIGH خواهد بود (بسته به تنظیمات LM393 و ماژول).

چرا FC-51 نسبت به سایر سنسورهای مادون قرمز برتر است؟

مقایسه با سنسورهای اولتراسونیک و فوتوسل

سنسورهای اولتراسونیک مانند HC-SR04 دقت فاصله‌سنجی بالاتری دارند، اما پاسخ‌دهی آن‌ها کندتر است و حساس به نویز صوتی هستند. از سوی دیگر، فوتوسل‌ها تحت تأثیر نور محیط قرار می‌گیرند. در مقابل، ماژول FC-51 پاسخ سریع، مصرف انرژی پایین، قیمت مناسب و مقاومت در برابر نور محیطی دارد — البته با این شرط که در فاصله‌های کوتاه استفاده شود.

نتیجه‌گیری: انتخابی هوشمند برای پروژه‌های حسگری

ماژول فرستنده و گیرنده مادون قرمز FC-51 با ترکیبی از سادگی، دقت، مصرف انرژی پایین و سازگاری گسترده، یکی از بهترین گزینه‌ها برای پروژه‌هایی است که نیاز به تشخیص موانع در فاصله کوتاه دارند. چه برای یک ربات آموزشی، چه برای یک سیستم امنیتی خانگی یا خط تولید صنعتی، این ماژول می‌تواند «چشم الکترونیکی» پروژه شما باشد.

❓ پرسش‌های متداول (FAQ)

1. آیا این ماژول در فضای باز و زیر نور آفتاب کار می‌کند؟
در نور مستقیم آفتاب، ممکن است نویز زیادی در سنسور ایجاد شود. برای استفاده در فضای باز، پیشنهاد می‌شود از محافظ یا فیلتر نوری استفاده شود.

2. خروجی آنالوگ دارد؟
خیر. ماژول FC-51 تنها خروجی دیجیتال دارد. برای خروجی آنالوگ، باید از سنسورهای دیگری مانند TCRT5000 با خروجی آنالوگ استفاده کرد.

3. آیا می‌تواند از شیشه عبور کند؟
بله، در بیشتر موارد نور مادون قرمز از شیشه عبور می‌کند، مگر اینکه شیشه دارای پوشش ضد IR باشد.

4. چرا LED تشخیص مانع همیشه روشن است؟
احتمالاً پیچ تنظیم حساسیت بیش از حد باز شده است. با چرخاندن آن در جهت عقربه‌های ساعت، حساسیت را کاهش دهید.

5. آیا می‌توان چند ماژول FC-51 را همزمان استفاده کرد؟
بله، اما برای جلوگیری از تداخل، بهتر است آن‌ها را به‌صورت متناوب فعال کنید یا از فرکانس‌های مدوله‌شده (که در FC-51 وجود ندارد) استفاده شود. در کاربردهای ساده، تداخل معمولاً مشکلی ایجاد نمی‌کند.
