ماژول NRF24L01+PA+LNA: ارتباط بی‌سیم قدرتمند با برد تا 1 کیلومتر

ماژول NRF24L01+PA+LNA یکی از پیشرفته‌ترین نسخه‌های خانواده ماژول‌های بی‌سیم 2.4 گیگاهرتزی است که با بهره‌گیری از تقویت‌کننده توان (PA) و تقویت‌کننده کم‌نویز (LNA)، برد ارتباطی را تا 1000 متر در شرایط ایده‌آل افزایش داده است. این ماژول بر پایه تراشه NRF24L01+ از شرکت Nordic Semiconductor ساخته شده و با ولتاژ کاری پایین (3.0 تا 3.6 ولت)، مصرف انرژی بهینه و رابط SPI سریع، گزینه‌ای ایده‌آل برای پروژه‌های بی‌سیم در محیط‌های خانگی، صنعتی و آموزشی محسوب می‌شود.

فناوری NRF24L01 چیست و چرا در ارتباطات کوتاه‌برد پرکاربرد است؟

تراشه NRF24L01 یک فرستنده/گیرنده رادیویی (Transceiver) در باند ISM 2.4 گیگاهرتز است که با پروتکل ShockBurst™، انتقال داده‌ها را با حداقل مصرف انرژی و حداکثر قابلیت اطمینان انجام می‌دهد. این تراشه به‌دلیل سادگی رابط SPI، سازگاری با میکروکنترلرهای رایج و پشتیبانی از چندین گره همزمان، در طول سال‌ها به یکی از محبوب‌ترین قطعات بی‌سیم برای پروژه‌های DIY تبدیل شده است.

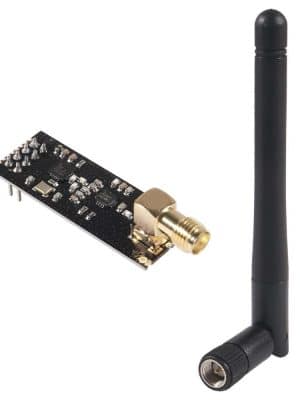

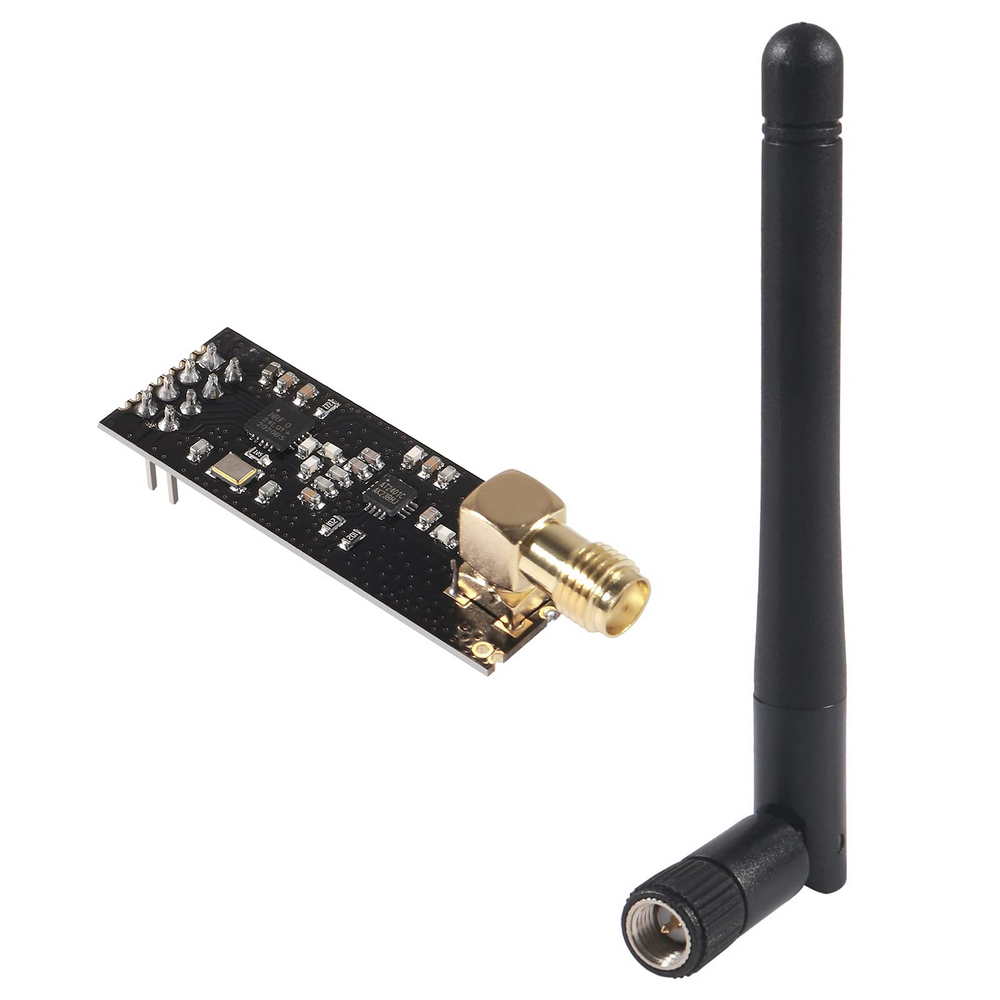

معرفی ماژول NRF24L01+PA+LNA: تقویت‌شده برای برد حداکثری

نسخه NRF24L01+PA+LNA در مقایسه با ماژول استاندارد، دارای یک طبقه تقویت‌کننده توان (Power Amplifier) در خروجی فرستنده و یک تقویت‌کننده کم‌نویز (Low Noise Amplifier) در ورودی گیرنده است. همچنین، این ماژول همراه با یک آنتن خارجی ارائه می‌شود که به‌طور چشمگیری بر برد و پایداری ارتباط افزوده است.

مشخصات فنی کلیدی ماژول NRF24L01+PA+LNA

• تراشه پایه: NRF24L01+ (نسخه Plus با بهبودهای عملکردی)
• باند فرکانسی: 2.400 تا 2.4835 گیگاهرتز
• تعداد کانال: 126 کانال قابل تنظیم
• سرعت انتقال داده: 250 kbps، 1 Mbps، 2 Mbps (قابل انتخاب)
• ولتاژ کاری: 3.0 تا 3.6 ولت
• جریان مصرفی:
  • فرستنده با حداکثر توان: 115 میلی‌آمپر
  • گیرنده: 45 میلی‌آمپر
  • مد خواب (Power Down): 4.2 میکروآمپر
• رابط ارتباطی: SPI با فرکانس کلاک تا 10 مگاهرتز
• برد ارتباطی: تا 1000 متر (در شرایط بدون مانع و با سرعت 250 kbps)
• آنتن: خارجی (2.4 گیگاهرتز) همراه با ماژول

باند فرکانسی 2.4 گیگاهرتز و 126 کانال قابل تنظیم

این ماژول در باند ISM 2.4 گیگاهرتز کار می‌کند — باندی که برای استفاده عمومی رایگان است و در سراسر جهان پشتیبانی می‌شود. با قابلیت انتخاب از میان 126 کانال، می‌توانید از تداخل با سایر دستگاه‌های وای‌فای یا بلوتوث جلوگیری کنید.

توان تقویت‌شده با PA و LNA: برد تا 1000 متر

ترکیب PA (تقویت‌کننده توان) و LNA (تقویت‌کننده کم‌نویز) باعث می‌شود سیگنال فرستاده‌شده قوی‌تر باشد و سیگنال‌های دریافتی ضعیف‌تر نیز با دقت بیشتری تحلیل شوند. این ویژگی، برد و قابلیت اطمینان ارتباط را به‌طور چشمگیری افزایش می‌دهد.

مصرف انرژی بهینه: از 4.2 میکروآمپر تا 115 میلی‌آمپر

با وجود توان بالا، این ماژول دارای مد خواب فوق‌العاده کم‌مصرف است (فقط 4.2 میکروآمپر). این ویژگی آن را برای سیستم‌های باتری‌دار — مانند سنسورهای محیطی دور از دسترس — بسیار مناسب می‌کند.

رابط ارتباطی SPI با سرعت بالا

ماژول از رابط SPI با سرعت تا 10 مگاهرتز پشتیبانی می‌کند که امکان انتقال داده با سرعت بالا (تا 2 مگابیت بر ثانیه) را فراهم می‌سازد. البته برای دستیابی به حداکثر برد، بهتر است سرعت را روی 250 kbps تنظیم کنید.

کاربردهای عملی ماژول NRF24L01+PA+LNA

سیستم‌های هوشمند خانگی و صنعتی

این ماژول می‌تواند برای انتقال داده از سنسورهای دما، رطوبت، نور و گاز به مرکز کنترل استفاده شود. برد 1 کیلومتری آن، پوشش کامل یک خانه یا کارخانه کوچک را ممکن می‌سازد.

ریموت‌کنترل‌های پیشرفته و کنترلرهای بازی

با تأخیر بسیار پایین و پشتیبانی از ارتباط دو طرفه، این ماژول گزینه‌ای عالی برای ساخت ریموت‌کنترل‌های بدون سیم برای ربات‌ها، مدل‌های هواپیما یا کنسول‌های بازی است.

شبکه‌های بی‌سیم سنسوری (WSN) برای جمع‌آوری داده

با قابلیت ایجاد شبکه ستاره‌ای 1 به 6 (یک فرستنده مرکزی و شش گیرنده)، می‌توانید داده‌های چندین سنسور را همزمان جمع‌آوری کنید.

نحوه اتصال و راه‌اندازی ماژول NRF24L01+PA+LNA با آردوینو

تنظیم سرعت انتقال برای حداکثر برد

برای دستیابی به برد 1000 متر، سرعت انتقال داده را در کد به 250 kbps تنظیم کنید. اگرچه سرعت کمتر است، اما پایداری سیگنال و مقاومت در برابر نویز به‌طور چشمگیری افزایش می‌یابد.

ایجاد شبکه ستاره‌ای 1 به 6

تراشه NRF24L01+ امکان تعریف تا 6 آدرس دریافتی را فراهم می‌کند. این ویژگی به شما اجازه می‌دهد یک ماژول را به‌عنوان گیرنده مرکزی و تا شش ماژول دیگر را به‌عنوان فرستنده (مثلاً سنسورهای مختلف) پیکربندی کنید.

چرا این ماژول نسبت به نسخه استاندارد برتری دارد؟

تفاوت ماژول NRF24L01+PA+LNA با ماژول NRF24L01 معمولی

• ماژول معمولی: برد حداکثر 100 متر (در فضای باز)
• ماژول +PA+LNA: برد تا 1000 متر
• ماژول معمولی: آنتن چاپی روی برد (Patch Antenna)
• ماژول +PA+LNA: آنتن خارجی با اتصال IPX یا آنتن مخصوص

این تفاوت‌ها، این نسخه را برای پروژه‌های حرفه‌ای و طولانی‌برد ضروری می‌کند.

نتیجه‌گیری: انتخابی هوشمند برای پروژه‌های بی‌سیم حرفه‌ای

ماژول NRF24L01+PA+LNA با ترکیب برد بالا، مصرف انرژی کنترل‌شده، سازگاری گسترده و قیمت مقرون‌به‌صرفه، یکی از بهترین گزینه‌ها برای هر پروژه‌ای است که نیاز به ارتباط بی‌سیم پایدار و طولانی‌برد دارد. چه در کارگاه شخصی، چه در سیستم‌های صنعتی، این ماژول می‌تواند پایه‌ای محکم برای ارتباط دیجیتال شما باشد.

❓ پرسش‌های متداول در حوزه ماژول NRF24L01+PA+LNA

1. آیا این ماژول هم فرستنده است و هم گیرنده؟
بله. این ماژول یک ترانسیور است و با تنظیم نرم‌افزاری می‌تواند به‌صورت همزمان یا متناوب فرستنده و گیرنده عمل کند.

2. آیا می‌توانم با این ماژول صدا را به‌صورت بی‌سیم انتقال دهم؟
به‌صورت مستقیم خیر. این ماژول برای انتقال داده دیجیتال طراحی شده است. برای انتقال صدا، نیاز به میکروکنترلری دارید که صدا را نمونه‌برداری، کدگذاری و ارسال کند.

3. کدام سرعت انتقال بیشترین برد را فراهم می‌کند؟
سرعت 250 kbps کمترین نرخ داده و بیشترین برد را ارائه می‌دهد. در شرایط ایده‌آل، برد تا 1 کیلومتر ممکن است.

4. آیا نیاز به منبع تغذیه جداگانه دارد؟
بله. ولتاژ کاری آن 3.0 تا 3.6 ولت است. بهتر است از رگولاتور 3.3 ولت و خازن فیلتر (100 میکروفاراد) استفاده شود تا نویز تغذیه جلوگیری شود.

5. آیا می‌توان چند ماژول را همزمان در یک شبکه استفاده کرد؟
بله. با استفاده از کانال‌های متفاوت یا آدرس‌های منحصربه‌فرد، می‌توانید تا ده‌ها ماژول در یک محیط بدون تداخل استفاده کنید.
