ماژول RFID RDM6300 125KHZ: راه‌حل هوشمند شناسایی بدون تماس

در صنعت الکترونیک و اتوماسیون، شناسایی بدون تماس یکی از فناوری‌های کلیدی محسوب می‌شود که کاربردهای گسترده‌ای در مدیریت دسترسی، سیستم‌های حضور و غیاب و امنیت فیزیکی دارد. ماژول RFID RDM6300 125KHZ به‌عنوان یکی از راه‌حل‌های اقتصادی و کارآمد در این حوزه، توانسته است محبوبیت چشمگیری در میان مهندسین، دانشجویان و طراحان سیستم‌های هوشمند کسب کند. این مقاله به‌صورت جامع به بررسی ویژگی‌ها، کاربردها و نحوه پیاده‌سازی این ماژول می‌پردازد.

RFID چیست و چرا برای پروژه‌های الکترونیکی حیاتی است؟

فناوری شناسایی با فرکانس رادیویی (RFID) به سیستمی اطلاق می‌شود که قادر به خواندن اطلاعات از یک تگ یا کارت بدون نیاز به تماس فیزیکی است. این فناوری با استفاده از امواج رادیویی، امکان انتقال داده بین خواننده و تگ را فراهم می‌کند. برخلاف سیستم‌های بارکدی، RFID نیازی به خط دید مستقیم ندارد و می‌تواند از طریق مواد غیرفلزی نیز عمل کند. این ویژگی، این محصول را را به ابزاری ایده‌آل برای استفاده در محیط‌های پیچیده و صنعتی تبدیل کرده‌است.

معرفی ماژول RFID RDM6300 125KHZ: کوچک اما پرقدرت

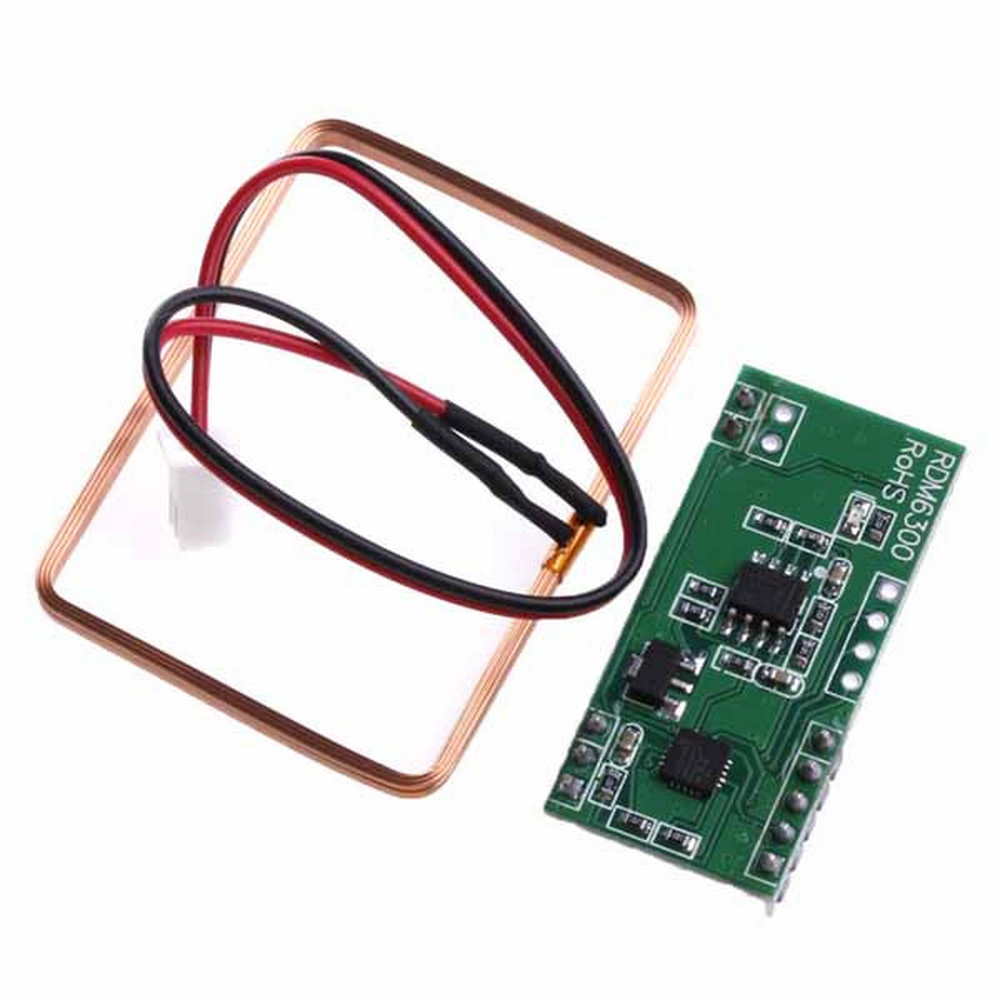

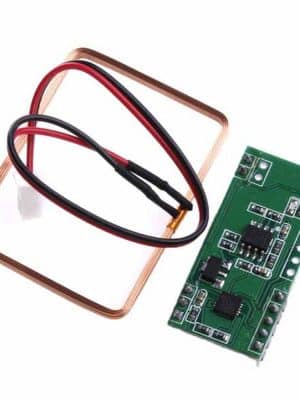

ماژول RDM6300 یک خواننده RFID با فرکانس 125 کیلوهرتز است که به‌دلیل ابعاد کوچک، مصرف انرژی پایین و سازگاری گسترده با میکروکنترلرها، گزینه‌ای مناسب برای پروژه‌های آموزشی، صنعتی و خانگی محسوب می‌شود. ابعاد برد اصلی آن 38×18 میلی‌متر و ابعاد آنتن آن 46x33x3 میلی‌متر است که استقرار آن را در فضاهای محدود تسهیل می‌کند.

مشخصات فنی کلیدی ماژول RDM6300

این ماژول دارای مشخصات فنی زیر است:

• فرکانس کاری: 125KHz
• Baud Rate: 9600
• پروتکل اینترفیس: سریال TTL
• ولتاژ کاری: 5 ولت
• جریان کاری: کمتر از 50 میلی‌آمپر
• فاصله خواندن کارت: 20 تا 50 میلی‌متر
• دمای کاری: -10 تا 70 درجه سانتی‌گراد

در ادامه، هر یک از این ویژگی‌ها به‌طور جداگانه بررسی می‌شوند.

فرکانس 125 کیلوهرتز: چرا این عدد مهم است؟

فرکانس 125 کیلوهرتز از جمله استانداردهای رایج در سیستم‌های RFID با برد کوتاه محسوب می‌شود. این فرکانس به‌دلیل هزینه پایین، پایداری بالا و نفوذ مناسب در مواد غیرفلزی، در کاربردهای داخلی و مدیریت دسترسی کاربرد فراوانی دارد. با این حال، برد خواندن در این فرکانس محدودتر از نمونه‌های با فرکانس بالاتر است.

مصرف انرژی پایین: کمتر از 50 میلی‌آمپر!

مصرف جریان کمتر از 50 میلی‌آمپر، این ماژول را برای پروژه‌هایی که از منبع تغذیه باتری استفاده می‌کنند، بسیار مناسب می‌سازد. این ویژگی به‌ویژه در سیستم‌های IoT و تجهیزات قابل حمل اهمیت دوچندان پیدا می‌کند.

رنج خواندن کارت: چقدر فاصله کافی است؟

ماژول RDM6300 قادر به خواندن کارت‌های RFID در فاصله‌ای بین 20 تا 50 میلی‌متر از آنتن است. این محدودیت برد، از یک سو امنیت سیستم را افزایش می‌دهد و از سوی دیگر نیازمند نزدیکی آگاهانه کاربر به دستگاه است.

ولتاژ و رابط سریال: سازگاری با آردوینو و سایر میکروکنترلرها

این ماژول با ولتاژ 5 ولت کار می‌کند که با ولتاژ استاندارد بسیاری از میکروکنترلرهای رایج مانند Arduino Uno، Nano و دیگر پلتفرم‌های مشابه سازگار است. رابط سریال TTL با نرخ انتقال داده 9600 بود، راه‌اندازی و ارتباط با میکروکنترلر را بسیار ساده‌می‌سازد.

کاربردهای عملی ماژول RDM6300 در دنیای واقعی

سیستم‌های حضور و غیاب هوشمند

در محیط‌های آموزشی و سازمانی، این ماژول می‌تواند به‌عنوان هسته اصلی یک سیستم حضور و غیاب هوشمند به‌کار رود. کاربران تنها با نزدیک کردن کارت شخصی خود به خواننده، قادر به ثبت حضور خود خواهند‌بود.

قفل‌های الکترونیکی و درب‌های هوشمند

طراحی قفل‌های الکترونیکی مبتنی بر RFID از دیگر کاربردهای رایج این ماژول است. با اتصال RDM6300 به یک رله یا سرو موتور، می‌توان سیستمی طراحی کرد که تنها در صورت تأیید شناسه کارت مجاز، درب را باز کند.

مدیریت دسترسی در محیط‌های صنعتی و آزمایشگاهی

در محیط‌های حساس مانند آزمایشگاه‌ها یا بخش‌های تولید، مدیریت دسترسی افراد از اهمیت بالایی برخوردار است. استفاده از این ماژول امکان ردیابی دقیق ورود و خروج افراد را فراهم می‌آورد.

چگونه ماژول RFID RDM6300 125KHZ را به آردوینو متصل کنیم؟

اتصال این ماژول به آردوینو فرآیندی ساده و مستقیم است.

مراحل نصب و راه‌اندازی ساده

1. پین VCC ماژول به پین 5V آردوینو متصل شود.
2. پین GND ماژول به پین GND آردوینو وصل گردد.
3. پین TX ماژول به پین RX (معمولاً پین 0) آردوینو متصل شود.
4. با استفاده از کتابخانه Serial آردوینو و تنظیم Baud Rate روی 9600، داده‌های خروجی خوانده‌می‌شوند.

نکات ایمنی و بهینه‌سازی عملکرد

• از نصب ماژول در مجاورت منابع نویز الکترومغناطیسی خودداری شود.
• برای بهبود عملکرد، آنتن در فضایی بدون مانع فلزی قرار گیرد.
• در صورت استفاده از Arduino Uno، برای جلوگیری از تداخل در هنگام آپلود کد، اتصال TX قطع شود.

چرا RDM6300 نسبت به سایر ماژول‌های RFID برتری دارد؟

این ماژول در مقایسه با سایر رقبا، دارای مزایایی همچون هزینه پایین، سازگاری گسترده، مصرف انرژی کم و سادگی در راه‌اندازی است که آن را به انتخابی مناسب برای طیف گسترده‌ای از پروژه‌ها تبدیل کرده‌است.

مقایسه ماژول RFID RDM6300 125KHZ با ماژول‌های 13.56 مگاهرتزی

ماژول‌هایی مانند MFRC522 از فرکانس 13.56 مگاهرتز استفاده می‌کنند و امکان خواندن و نوشتن روی کارت را فراهم می‌سازند. با این حال، RDM6300 به‌دلیل سادگی، هزینه کمتر و عدم نیاز به پروتکل‌های پیچیده، برای مواردی که تنها نیاز به خواندن شناسه کارت وجود دارد، گزینه‌ای بهینه‌تر است.

نتیجه‌گیری: سرمایه‌گذاری هوشمند برای پروژه‌های آینده‌دار

ماژول RFID RDM6300 125KHZ راه‌حلی اقتصادی، پایدار و کارآمد برای سیستم‌های شناسایی بدون تماس است. با ترکیبی از مشخصات فنی مناسب، مصرف انرژی پایین و سازگاری با پلتفرم‌های رایج الکترونیکی، این ماژول می‌تواند پایه‌ای محکم برای پیاده‌سازی پروژه‌های هوشمند در آینده باشد.

❓ پرسش‌های متداول (FAQ)

1. آیا امکان نوشتن‌داده روی کارت با این ماژول وجود دارد؟
خیر. ماژول RDM6300 تنها قادر به خواندن شناسه کارت‌های 125 کیلوهرتزی است و امکان نوشتن‌داده فراهم نمی‌شود.

2. آیا این ماژول با کارت‌های بانکی سازگار است؟
خیر. کارت‌های بانکی معمولاً از فرکانس 13.56 مگاهرتز استفاده می‌کنند و با این ماژول سازگار نیستند.

3. آیا نیاز به استفاده از کتابخانه خاصی در محیط آردوینو وجود دارد؟
خیر. تنها نیاز به استفاده از کتابخانه استاندارد Serial و تنظیم Baud Rate روی 9600 است.

4. علت عدم خواندن صحیح کارت‌ها چیست؟
مواردی مانند سرعت بالای حرکت کارت، وجود موانع فلزی، ضعف منبع تغذیه یا تداخل الکترومغناطیسی می‌تواند بر عملکرد ماژول تأثیر بگذارد.

5. آیا می‌توان چند ماژول RDM6300 را به‌صورت همزمان استفاده کرد؟
بله، با استفاده از کتابخانه SoftwareSerial و اختصاص پایه‌های جداگانه برای هر ماژول، امکان پیاده‌سازی چند خواننده فراهم می‌شود.
