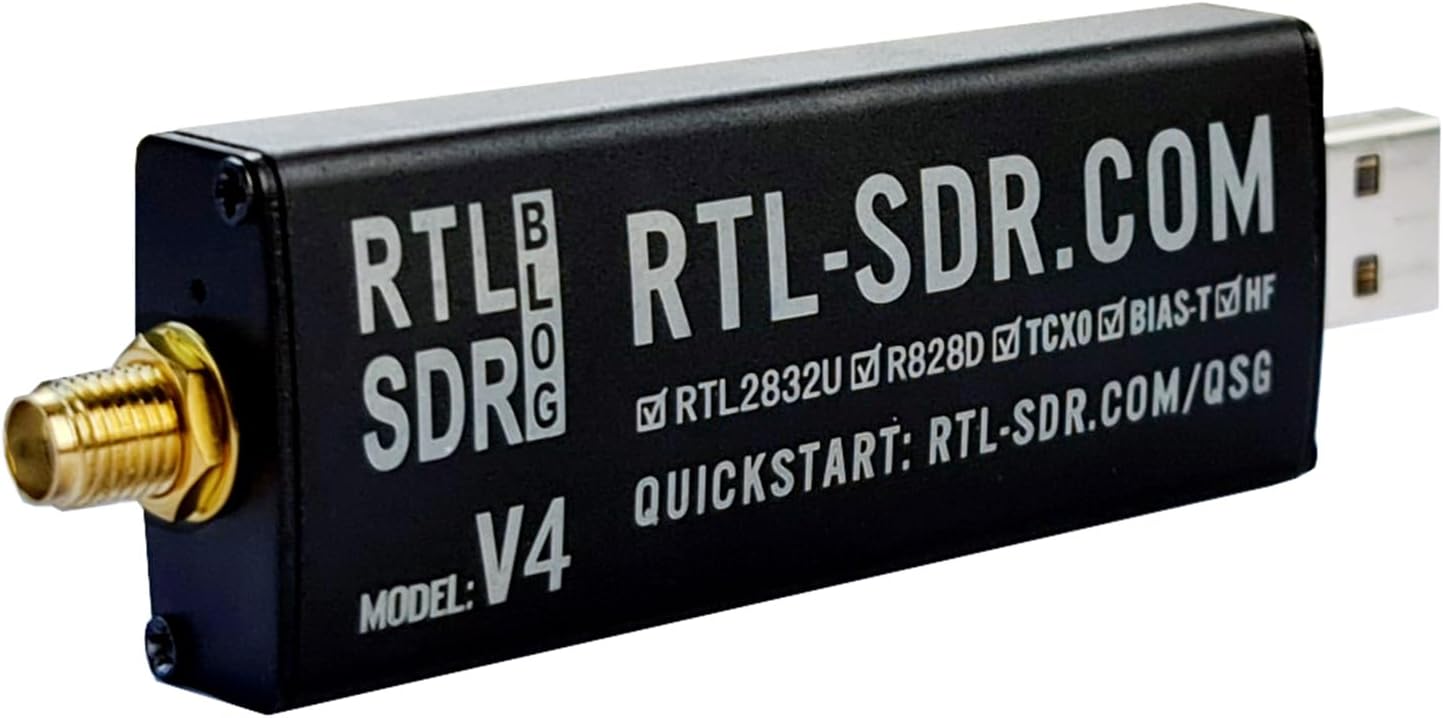

ماژول RTL SDR V4: دریچه‌ای به سوی دنیای رادیویی دیجیتال

ماژول RTL SDR V4 نسل چهارم گیرنده‌های نرم‌افزاری رادیویی (Software Defined Radio) از برند RTL-SDR Blog است که با بهبودهای چشمگیر در سخت‌افزار، قابلیت‌های فرکانسی و سازگاری نرم‌افزاری، استاندارد جدیدی در دسترس‌پذیری رادیوی دیجیتال ایجاد کرده است. این ماژول نه‌تنها پهنای باند گسترده‌تری نسبت به نسل‌های قبلی دارد، بلکه برای اولین‌بار امکان دریافت سیگنال‌های HF بدون نیاز به حالت Direct Sampling را فراهم می‌کند. همچنین، با وجود بایاس تی (Bias-T) قابل کنترل نرم‌افزاری، کاربرد آن در سیستم‌های آنتن فعال و LNA گسترده‌تر شده است.

RTL-SDR چیست و چرا انقلابی در رادیوی سرگرمی ایجاد کرده است؟

RTL-SDR مخفف Software Defined Radio مبتنی بر تراشه RTL2832U است — تراشه‌ای که اولیه‌ترین کاربرد آن در دریافت تلویزیون دیجیتال بود. با کشف این ویژگی توسط جامعه‌ی هکر، این دانگل کوچک به ابزاری قدرتمند برای گیرندگی سیگنال‌های رادیویی از 24 مگاهرتز تا 1766 مگاهرتز تبدیل شد. امروزه، RTL-SDR به‌عنوان یکی از مقرون‌به‌صرفه‌ترین و در عین حال قدرتمندترین ابزارهای رادیوی سرگرمی شناخته می‌شود.

معرفی ماژول RTL SDR V4: نسل چهارم هوشمند گیرنده‌های نرم‌افزاری

نسخه V4 این محصول با هدف رفع محدودیت‌های نسل‌های قبلی طراحی شده است. این ماژول از تراشه‌ی R860 (نسخه بهبودیافته R820T2) استفاده می‌کند که پهنای باند بیشتری را پشتیبانی می‌کند و حساسیت بهتری در فرکانس‌های بالا دارد. همچنین، برخلاف V3، دیگر نیازی به فعال‌سازی حالت خاصی برای دریافت سیگنال‌های HF نیست.

مشخصات فنی کلیدی ماژول RTL SDR V4

• محدوده فرکانسی: 24 MHz تا 1766 MHz (شامل HF، VHF و UHF)
• تراشه Tuner: R860
• پهنای باند حداکثر: 3.6 مگاهرتز
• بایاس تی (Bias-T): 4.5 ولت، قابل کنترل نرم‌افزاری
• رابط: USB 2.0 (با کابل فلزی محافظت‌شده)
• درایور: RTL-SDR Blog اختصاصی (ضروری برای عملکرد صحیح)
• سازگاری نرم‌افزاری: SDR#, SDR++, GQRX، SatDump، HDSDR، SDRUno و بیشتر

پشتیبانی از فرکانس VHF/UHF/HF بدون نیاز به حالت مستقیم

یکی از مهم‌ترین ویژگی‌های ماژول RTL SDR V4، حذف نیاز به «حالت نمونه‌برداری مستقیم» برای دریافت سیگنال‌های HF (3–30 مگاهرتز) است. در نسل‌های قبلی، این حالت باعث کاهش کیفیت سیگنال و نویز بالا می‌شد. در V4، کاربر می‌تواند مستقیماً به هر فرکانس HF تنظیم کند و سیگنال را با کیفیت قابل قبول دریافت نماید.

بایاس تی (Bias-T) قابل کنترل نرم‌افزاری

این ماژول مجهز به Bias-T 4.5 ولتی است که از طریق نرم‌افزار فعال یا غیرفعال می‌شود. این ویژگی به‌ویژه هنگام استفاده از LNA یا آنتن‌های فعال بسیار کاربردی است، چون نیازی به منبع تغذیه جداگانه نیست. فعال‌سازی این قابلیت در نرم‌افزارهایی مانند SDR# از طریق گزینه «Offset Tuning» انجام می‌شود.

تراشه R860 با پهنای باند 3.6 مگاهرتز

تراشه R860 در مقایسه با R820T2، پهنای باند گسترده‌تری را پشتیبانی می‌کند. این امر به‌ویژه در کاربردهایی مانند ثابت‌کردن ماهواره هواشناسی NOAA یا دریافت چندین کانال هم‌زمان اهمیت دارد.

درایورهای اختصاصی و سازگاری با نرم‌افزارهای پیشرفته

برخلاف مدل‌های عمومی، ماژول RTL SDR V4 نیازمند نصب درایورهای اختصاصی RTL-SDR Blog است. بدون این درایور، سیگنال‌ها ممکن است در فرکانس اشتباه نمایش داده شوند یا به‌کلی نامرئی باشند. این درایورها با نرم‌افزارهای پیشرفته‌ای مانند SDR#, SDR++, GQRX، SatDump و بسیاری دیگر سازگار هستند.

کاربردهای عملی ماژول RTL SDR V4 در دنیای واقعی

ردیابی هواپیماهای ADS-B در زمان واقعی

با نصب نرم‌افزارهایی مانند RTL1090 یا VirtualRadarServer، می‌توانید هواپیماهای اطراف خود را در نقشه مشاهده کنید، اطلاعات پرواز، مسیر و سرعت آن‌ها را ثبت نمایید و حتی داده‌ها را به سرویس‌هایی مانند FlightRadar24 ارسال کنید.

گیرنده رادیویی همگانی: FM، هواشناسی، ماهواره‌های هواشناسی

این دانگل قادر به دریافت:

• سیگنال‌های FM استریو (88–108 مگاهرتز)
• سیستم‌های هواشناسی APRS و WX
• ماهواره‌های NOAA و Meteor M2 برای دریافت تصاویر زنده از جو زمین

آموزش و تحقیق در حوزه سیگنال‌های رادیویی

دانشجویان و محققان می‌توانند با این ابزار، مفاهیم پردازش سیگنال، مدولاسیون، طیف‌سنجی و تحلیل فرکانسی را به‌صورت عملی آموزش ببینند.

نحوه راه‌اندازی ماژول RTL SDR V4 در سیستم‌های مختلف

نصب درایور در ویندوز، لینوکس و مک

• ویندوز: کافی است فایل rtlsdr.dll از ریلیز رسمی RTL-SDR Blog را در پوشه نرم‌افزار جایگزین کنید.
• لینوکس: با دستورات git clone و cmake درایورهای اختصاصی نصب می‌شوند و درایورهای پیش‌فرض حذف می‌گردند.
• مک: نسخه‌های جدید SDR++, GQRX و SDRAngel از V4 پشتیبانی می‌کنند.

فعال‌سازی بایاس تی (Bias-T) به‌صورت نرم‌افزاری

در ویندوز، با اجرای دستور rtl_biast -b 1 در Command Prompt (پس از بستن سایر نرم‌افزارها)، بایاس تی فعال می‌شود. در لینوکس نیز دستور مشابهی در ترمینال قابل اجراست.

چرا ماژول RTL SDR V4 برتر از نسل‌های قبلی است؟

مقایسه با RTL-SDR V3 و مدل‌های عمومی

• V3 برای HF نیاز به حالت Direct Sampling داشت؛ V4 این نیاز را حذف کرده است.
• مدل‌های عمومی فاقد Bias-T قابل کنترل هستند و پهنای باند محدودی دارند.
• فقط V4 با درایورهای اختصاصی، حداکثر عملکرد را در تمام فرکانس‌ها ارائه می‌دهد.

نتیجه‌گیری: سرمایه‌گذاری هوشمند برای علاقه‌مندان به رادیوی دیجیتال

ماژول RTL SDR V4 تنها یک دانگل دریافت‌کننده نیست؛ بلکه پلی بین دنیای رادیوی آنالوگ و دیجیتال است. با قابلیت‌هایی مانند دریافت HF بدون تنظیمات پیچیده، بایاس تی نرم‌افزاری و پهنای باند گسترده، این محصول گزینه‌ای ایده‌آل برای علاقه‌مندان، دانشجویان، مهندسین و هواپیمایی‌های خانگی محسوب می‌شود.

❓ پرسش‌های متداول (FAQ)

1. آیا می‌توانم از ماژول RTL SDR V4 بدون نصب درایور خاصی استفاده کنم؟
خیر. استفاده از درایورهای RTL-SDR Blog ضروری است. بدون آن، سیگنال‌ها نادرست یا اصلاً نمایش داده نمی‌شوند.

2. آیا برای دریافت سیگنال‌های HF نیاز به سخت‌افزار اضافه دارم؟
خیر. برخلاف نسل‌های قبلی، V4 بدون هیچ تغییر سخت‌افزاری مستقیماً سیگنال‌های HF را دریافت می‌کند.

3. چگونه بایاس تی را در SDR# فعال کنم؟
در منوی تنظیمات RTL-SDR، گزینه «Offset Tuning» را فعال کنید. این گزینه در V4 به‌عنوان کلید بایاس تی عمل می‌کند.

4. آیا این ماژول با Raspberry Pi سازگار است؟
بله. با نصب درایورهای RTL-SDR Blog روی Pi، می‌توانید از آن در سیستم‌های ADS-B یا OpenWebRX استفاده کنید.

5. چرا سیگنال‌ها در فرکانس اشتباه نمایش داده می‌شوند؟
احتمالاً از درایورهای قدیمی یا عمومی استفاده می‌کنید. حتماً درایورهای رسمی RTL-SDR Blog را نصب کنید.
