برد میکروکنترلر STM32F103C8T6 بلو پیل: قدرت ARM Cortex-M3 در دسترس همه

برد میکروکنترلر STM32F103C8T6 بلو پیل (Blue Pill) یکی از مقرون‌به‌صرفه‌ترین و کاربردی‌ترین بردهای مبتنی بر معماری ARM است که با پردازنده ARM Cortex-M3، فرکانس کاری 72 مگاهرتز و ولتاژ 3.3 ولت، جایگاه ویژه‌ای در میان علاقه‌مندان، دانشجویان و مهندسین صنعتی پیدا کرده است. این برد با وجود قیمت بسیار پایین، امکاناتی چون 64KB حافظه فلش، 20KB SRAM، و پشتیبانی از پروتکل‌های ارتباطی متنوع (مثل SPI، I2C، USART و CAN) را فراهم می‌کند و به‌عنوان جایگزینی قدرتمند برای آردوینو Uno در پروژه‌های پرسرعت و حساس به زمان شناخته می‌شود.

STM32 چیست و چرا در صنعت و آموزش محبوب است؟

خانواده STM32 از میکروکنترلرهای 32 بیتی ساخت شرکت STMicroelectronics است که بر پایه هسته‌های ARM طراحی شده‌اند. در مقایسه با میکروکنترلرهای 8 بیتی مانند ATmega328P (مورد استفاده در آردوینو Uno)، STM32 از پردازش سریع‌تر، مصرف انرژی کمتر، پشتیبانی از سیستم‌عامل‌های بلادرنگ (RTOS) و امکانات پیشرفته سخت‌افزاری برخوردار است.

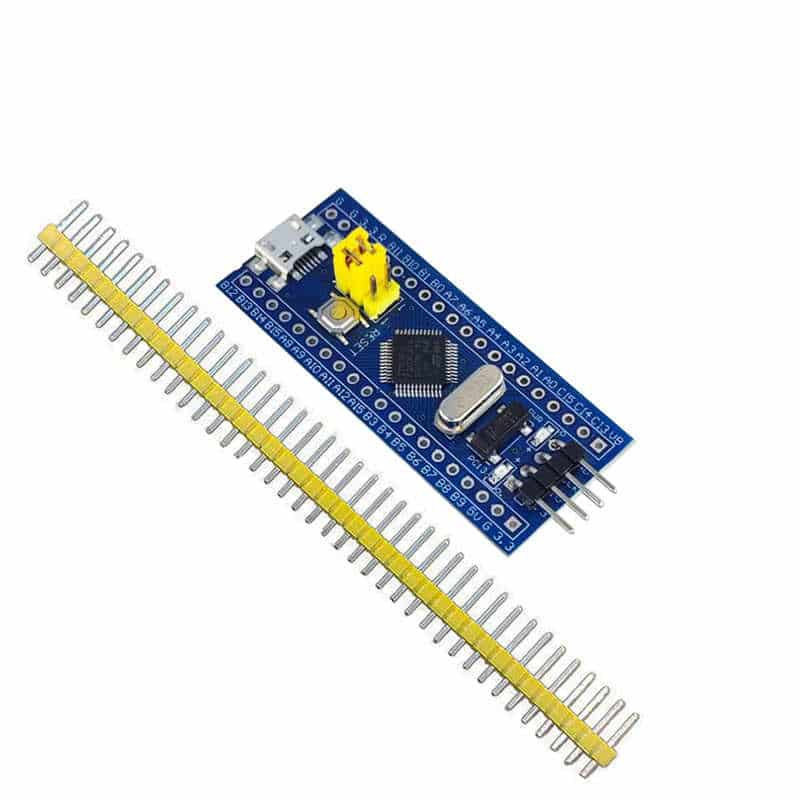

معرفی برد Blue Pill: کوچک، ارزان و پرقدرت

برد Blue Pill با ابعاد 23×53 میلی‌متر، دارای دو ردیف پین 20 پینه (همانند آردوینو Nano) است و شامل یک کریستال 8 مگاهرتز، دکمه ریست، LED کارکرد و کانکتور میکرو USB برای تغذیه می‌شود. نام «Blue Pill» به‌دلیل رنگ آبی برد و شکل آن انتخاب شده است و امروزه به یک استاندارد صنعتی برای پروژه‌های کم‌هزینه تبدیل شده است.

مشخصات فنی کلیدی برد میکروکنترلر STM32F103C8T6

• تراشه اصلی: STM32F103C8T6
• هسته پردازشی: ARM Cortex-M3
• فرکانس ماکزیمم: 72 مگاهرتز
• حافظه فلش: 64 کیلوبایت
• حافظه SRAM: 20 کیلوبایت
• ولتاژ کاری: 3.3 ولت
• جریان مصرفی: بسته به کاربرد، از چند میلی‌آمپر تا 80 میلی‌آمپر
• پین‌های I/O: 37 پین قابل استفاده (از 48 پین تراشه)
• پروتکل‌های ارتباطی:
  • 3x USART
  • 2x SPI
  • 2x I2C
  • 1x CAN
  • 1x USB 2.0 Full Speed
• ADC: 10 کاناله 12 بیتی
• PWM: تا 16 کانال خروجی

پردازنده ARM Cortex-M3 با فرکانس 72 مگاهرتز

هسته Cortex-M3 با دستورالعمل‌های 32 بیتی و واحد ضرب‌کننده سخت‌افزاری، عملکردی تا 1.25 دستور بر چرخه کلاک دارد. این به معنای پردازشی 9 برابر سریع‌تر نسبت به آردوینو Uno (16 مگاهرتز، 8 بیتی) است.

حافظه 64 کیلوبایت فلش و 20 کیلوبایت SRAM

این مقدار حافظه برای اکثر پروژه‌های کنترلی، سنسوری و حتی پردازش سیگنال کافی است. برای مقایسه، آردوینو Uno تنها 32 کیلوبایت فلش و 2 کیلوبایت SRAM دارد.

ولتاژ کاری 3.3 ولت و توان مصرفی پایین

ولتاژ کاری 3.3 ولت، این برد را با بسیاری از سنسورهای مدرن (مثل BMP280، DHT22، NRF24L01) سازگار می‌کند. همچنین، مصرف انرژی پایین آن، آن را برای سیستم‌های باتری‌دار مناسب می‌سازد.

اتصالات و پین‌آوت جامع: 37 پین I/O قابل استفاده

برد Blue Pill از پین‌های A0 تا A15 (برای ADC) و B0 تا B15 (برای GPIO و PWM) پشتیبانی می‌کند. همچنین، پین‌های اختصاصی برای USART، SPI و I2C به‌صورت مستند شده است.

کاربردهای عملی برد میکروکنترلر STM32F103C8T6 در پروژه‌ها

سیستم‌های کنترل صنعتی و اتوماسیون

با پشتیبانی از CAN Bus، این برد می‌تواند به‌عنوان یک واحد کنترل محلی در سیستم‌های صنعتی (مثل PLC کوچک) استفاده شود.

پروژه‌های IoT با اتصال بی‌سیم

با اتصال ماژول‌هایی مانند ESP-01، NRF24L01 یا SIM800L، می‌توان سیستم‌های اینترنت اشیا را پیاده‌سازی کرد که داده‌ها را به سرور یا کلود ارسال می‌کنند.

جایگزینی هوشمند برای آردوینو در کاربردهای پرسرعت

در پروژه‌هایی که نیاز به پردازش سریع، تایمرهای دقیق یا همزمانی چندین پروتکل دارند (مثل رباتیک یا کنترل موتور)، Blue Pill گزینه‌ی بهتری نسبت به آردوینو است.

نحوه برنامه‌نویسی و راه‌اندازی اولیه برد میکروکنترلر STM32F103C8T6

استفاده از STM32CubeIDE و Arduino Core برای برنامه‌نویسی

• STM32CubeIDE: محیط رسمی ST برای توسعه حرفه‌ای، با پشتیبانی از HAL و LL کتابخانه‌ها.
• Arduino Core for STM32: امکان برنامه‌نویسی با سینتکس آردوینو را فراهم می‌کند (از طریق Board Manager در Arduino IDE).

فلش کردن با ST-Link یا روش USB-to-Serial

• ST-Link: روش توصیه‌شده — سریع، قابل اعتماد و پشتیبانی از دیباگ.
• USB-to-Serial + بوت‌لودر: با فعال‌کردن بوت‌لودر از طریق پین BOOT0، می‌توان از سریال برای فلش کردن استفاده کرد (اما بدون دیباگ).

چرا برد میکروکنترلر STM32F103C8T6 نسبت به آردوینو Uno برتر است؟

مقایسه عملکرد، قیمت و منابع سخت‌افزاری

نتیجه‌گیری: پلی بین آموزش و صنعت با STM32

برد میکروکنترلر STM32F103C8T6 بلو پیل تنها یک برد ارزان نیست؛ بلکه دروازه‌ای به سوی دنیای میکروکنترلرهای صنعتی است. با یادگیری این پلتفرم، مهندسان آینده می‌توانند از محیط آموزشی به دنیای واقعی اتوماسیون، رباتیک و IoT گذر کنند.

❓ پرسش‌های متداول برد میکروکنترلر STM32F103C8T6

1. آیا این برد با آردوینو IDE کار می‌کند؟
بله. با نصب Arduino Core for STM32 (از طریق Board Manager)، می‌توانید با سینتکس آردوینو برنامه بنویسید.

2. آیا نیاز به ST-Link دارد؟
برای فلش کردن اولیه یا دیباگ، بله. اما پس از نصب بوت‌لودر، می‌توان از USB-to-Serial نیز استفاده کرد.

3. ولتاژ 5 ولت به پین‌های آن آسیب می‌زند؟
بله. پین‌های STM32F103C8T6 غیرتحمل‌پذیر 5 ولت هستند. برای اتصال به دستگاه‌های 5 ولتی، حتماً از سطح‌تبدیل (Level Shifter) استفاده کنید.

4. چرا LED داخلی روی پین PC13 است؟
در بیشتر مدل‌های Blue Pill، LED به پین PC13 متصل شده است. برای روشن‌کردن آن در آردوینو، باید دستور digitalWrite(PC13, LOW) را بدهید (چون آند به VCC متصل است).

5. آیا می‌توان از آن برای کنترل موتور استپر استفاده کرد؟
بله. با کتابخانه‌های مناسب (مثل AccelStepper در Arduino Core)، می‌توانید چندین استپر موتور را با دقت کنترل کنید.
