ماژول کوره القایی ZVS 600W: سیستم گرمایش بدون شعله برای آزمایشگاه و صنعت کوچک

ماژول کوره القایی ZVS 600W یک سیستم گرمایش الکترومغناطیسی پیشرفته است که با استفاده از اصل القای القایی (Induction Heating)، فلزات را بدون شعله، تماس یا انتقال حرارتی مستقیم گرم می‌کند. این ماژول با معماری ZVS (Zero Voltage Switching)، راندمان بسیار بالایی دارد و توان خروجی تا 600 وات را فراهم می‌سازد. نکته مهم این است که این ماژول بدون سیم‌پیچ القایی (کویل) عرضه می‌شود تا کاربر بتواند بر اساس نیاز خود — از ذوب فلزات تا سخت‌کردن سطحی — کویل مناسب را طراحی یا انتخاب کند.

القای الکترومغناطیسی چیست و چگونه فلزات را گرم می‌کند؟

در گرمایش القایی، یک جریان متناوب با فرکانس بالا از سیم‌پیچ عبور می‌کند و یک میدان مغناطیسی نوسانی ایجاد می‌نماید. هنگامی که یک قطعه فلزی در این میدان قرار می‌گیرد، جریان‌های گردابی (Eddy Currents) در آن القا شده و به‌دلیل مقاومت الکتریکی فلز، گرما تولید می‌شود. این روش، گرمایشی سریع، محلی و بسیار کنترل‌پذیر فراهم می‌کند.

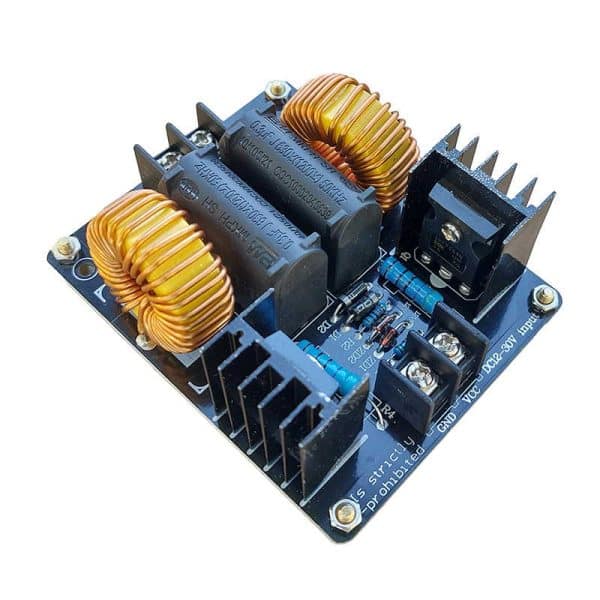

معرفی ماژول کوره القایی ZVS 600W: طراحی بدون سیم‌پیچ برای انعطاف‌پذیری بیشتر

این ماژول تنها شامل مدار الکترونیکی ZVS است و فاقد کویل القایی می‌باشد. این طراحی عمدی است، زیرا اندازه، شکل و جنس کویل باید متناسب با نوع فلز، حجم و هدف کاربرد (ذوب، سخت‌کاری، لحیم‌کاری و غیره) باشد. با این رویکرد، کاربر کامل‌ترین انعطاف‌پذیری را برای پیاده‌سازی دارد.

مشخصات فنی کلیدی ماژول کوره القایی ZVS 600W

• معماری مدار: ZVS (Zero Voltage Switching)
• توان خروجی: تا 600 وات (بسته به ولتاژ و کویل)
• ولتاژ ورودی: 12V تا 24V DC
• جریان مصرفی: تا 25 آمپر (در 24V)
• فرکانس رزونانس: بسته به کویل و خازن — معمولاً 100 کیلوهرتز تا 300 کیلوهرتز
• ترانزیستورهای توان: MOSFET با دیود فلای‌بک داخلی
• محافظت‌ها: بدون محافظت داخلی — نیاز به اتصال صحیح و منبع تغذیه پایدار
• کویل القایی: عدم ارائه — باید جداگانه ساخته یا تهیه شود

مدار رزونانسی ZVS: صفر ولتاژ سوئیچینگ برای راندمان بالا

معماری ZVS باعث می‌شود ترانزیستورها دقیقاً در لحظه‌ای که ولتاژ روی آن‌ها صفر است، سوئیچ شوند. این ویژگی، گرمایش ناخواسته را به حداقل رسانده و راندمان سیستم را به بیش از 90% می‌رساند — بسیار بالاتر از مدارهای سوئیچینگ معمولی.

توان خروجی تا 600 وات: گرمایش سریع فلزات مغناطیسی و غیرمغناطیسی

با این ماژول می‌توانید:

• قطعات فولادی را در چند ثانیه سرخ‌کنید
• سرب، آلومینیوم یا مس را به‌آرامی گرم کنید
• ابزارهای فلزی را برای سخت‌کاری محلی گرم کنید

توجه: فلزات مغناطیسی (مثل آهن) در دمای کوری (≈760°C) خاصیت مغناطیسی خود را از دست می‌دهند و راندمان القا کاهش می‌یابد.

ولتاژ ورودی 12–24 ولت DC: سازگاری با منابع صنعتی و باتری‌ها

این ماژول می‌تواند از:

• آداپتورهای 12V یا 24V صنعتی
• باتری‌های لیتیوم یا سربی اسید خودرو
• منابع تغذیه سوئیچینگ با جریان بالا
  تغذیه شود. منبع تغذیه باید قادر به تأمین جریان 20–30 آمپر باشد.

جریان مصرفی تا 25 آمپر: نیاز به منبع تغذیه پرقدرت

در ولتاژ 24V و با کویل بهینه، جریان مصرفی می‌تواند به 25 آمپر برسد. استفاده از کابل‌های نازک یا منبع ضعیف باعث کاهش عملکرد یا آسیب به ماژول می‌شود.

کاربردهای عملی ماژول القایی ZVS

ذوب فلزات در آزمایشگاه‌های دانشگاهی و کارگاه‌های کوچک

برای ذوب قطعات کوچک از جنس سرب، قلع، آلومینیوم یا مس، کافی است یک کویل مارپیچ ساخته و فلز را در مرکز آن قرار دهید.

سخت‌کردن سطحی (Surface Hardening) ابزارهای فلزی

با گرم کردن سریع و محلی لبه ابزارها (مثل چکش یا اره)، می‌توان سطح آن‌ها را سخت کرد بدون اینکه ساختار داخلی تغییر کند.

لحیم‌کاری القایی و حرارت‌دهی محلی در تعمیرات صنعتی

در صنایع خودرو یا لوله‌کشی، این روش برای لحیم‌کاری لوله‌های مسی بدون آسیب به قطعات مجاور استفاده می‌شود.

نحوه استفاده ایمن از ماژول کوره القایی ZVS 600W

ساخت یا انتخاب سیم‌پیچ القایی مناسب

• از سیم مسی لخت با عایق حرارتی (مثل Teflon یا فیبر) استفاده کنید.
• قطر کویل باید متناسب با قطعه فلزی باشد (معمولاً 2–5 سانتی‌متر).
• تعداد دور: 4 تا 8 دور کافی است.
• خازن‌های رزونانس (معمولاً 2–4 میکروفاراد، 2000V) باید موازی کویل قرار گیرند.

نکات ایمنی در کار با ولتاژ و جریان بالا

• هرگز ماژول را بدون کویل روشن نکنید — باعث سوختن فوری MOSFET‌ها می‌شود.
• از عینک محافظ و دستکش حرارتی استفاده کنید.
• ماژول را در محیطی با تهویه مناسب قرار دهید — به‌ویژه در کار طولانی‌مدت.
• از منبع تغذیه با فیوز یا مدار قطع جریان استفاده کنید.

چرا این ماژول بدون سیم‌پیچ عرضه می‌شود؟

مزایت طراحی سفارشی کویل برای هر کاربرد

• کاربرد ذوب فلز: کویل با قطر بزرگ و ارتفاع کم
• سخت‌کاری محلی: کویل کوچک و تمرکز‌شده روی نوک
• لحیم‌کاری لوله: کویل به‌شکل U یا دایره‌ای باز
  با ارائه ماژول بدون کویل، سازنده اجازه می‌دهد کاربر بهینه‌ترین طراحی را برای هدف خود انتخاب کند.

نتیجه‌گیری: فناوری گرمایش القایی در دسترس همه

ماژول کوره القایی ZVS 600 وات تنها یک مدار نیست؛ بلکه دروازه‌ای به دنیای حرارت دقیق، بدون شعله و کنترل‌شده است. با طراحی هوشمندانه بدون کویل، این ماژول به مهندسان، دانشجویان و صنعتگران اجازه می‌دهد تا فناوری القایی را متناسب با نیاز خود پیاده‌سازی کنند.

❓ پرسش‌های متداول (FAQ)

1. آیا سیم‌پیچ القایی همراه این ماژول عرضه می‌شود؟
خیر. این ماژول بدون کویل تحویل داده می‌شود تا کاربر بتواند کویل متناسب با کاربرد خود را طراحی یا تهیه کند.

2. چرا ماژول من فوراً دود می‌کند؟
احتمالاً ماژول را بدون کویل یا با کویل‌های نامناسب (مثلاً با خازن رزونانس نادرست) روشن کرده‌اید. همیشه قبل از روشن‌کردن، کویل و خازن را متصل کنید.

3. آیا می‌توانم از آن برای ذوب طلا یا نقره استفاده کنم؟
بله، اما نیاز به کویل کوچک و تمرکز‌شده و همچنین کنترل دقیق دما دارید. برای ذوب کامل، ممکن است به توان بالاتر نیاز باشد.

4. چه نوع سیمی برای ساخت کویل مناسب است؟
سیم مسی لخت با قطر 2–4 میلی‌متر و عایق حرارتی بالا (مثل Teflon یا فیبر شیشه) مناسب است.

5. آیا این ماژول برای استفاده مداوم مناسب است؟
در صورت استفاده از خنک‌کننده (مثل فن یا گرم‌کن کولر) و منبع تغذیه مناسب، می‌توان از آن برای جلسات 10–15 دقیقه‌ای استفاده کرد. استفاده مداوم بدون خنک‌کنندگی توصیه نمی‌شود.
