برد آردوینو Arduino Due R3

برد فوق العاده سریع آردوینو Arduino Due R3 با یک هسته 32 بیتی ARM ماژول محبوب حرفه‌ایی‌های صنعت برنامه نویسی میکروکنترلر است. پردازنده ARM Cortex-M3 از Atmel با سرعت کلاک 84 مگاهرتز قابلیت انجام عملیات‌های پردازش داده بر روی داده‌های 4 بایتی را دارد. در کنار این سرعت عالی، یک حافظه فلش 512 کیلو بایتی، حافظه SRAM حدودا 96 کیلوبایتی و کنترلر DMA موجب شده است که این برد به عنوان یک ماژول مناسب برای طراحی‌های پیشرفته، مورد استقبال طراحان الکترونیک قرار گرفت. برای دریافت DataSheet به این لینک مراجعه بفرمایید.

برای شروع به برنامه نویسی با آردوینو Arduino Due R3 کافی است این برد را با یک کابل Micro USB به یک کامپیوتر متصل کنید. این برد از تراشه ATMEGA16U2 به عنوان تراشه درایور بهره می‌برد. این درایور به عنوان USB-TTL و رابط بین کامپیوتر و پردازنده است. این تراشه یک پورت COM مجازی به جهت ارتباط با برد بر روی کامپیوتر شما ایجاد می‌کند.  شما به نرم افزار Arduino IDE (یا سایر نرم افزارهای برنامه نویسی که با آردوینو مطابقت دارند) نیاز دارید. آخرین ورژن ارائه شده آن در حال حاضر IDE V2 است که میتوانید از اینجا آن را دانلود نمایید.

نکته: آپلود کردن برنامه‌های نوشته در این برد با روش مورد استفاده در مورد میکروکنترلرهای AVR متفاوت است. برای اطلاعات بیشتر اینجا را کلیک کنید.

برد آردوینو Arduino Due R3 دارای 54 پایه ورودی یا خروجی دیجیتال است. علاوه بر آن این برد دارای 12 پایه آنالوگ و 4 پورت سریال UART است. تعداد 12 پایه از این مجموعه 54 پایه قابلیت تنظیم به صورت PWM را دارا می‌باشند. هدر SPI، پروتکل‌های I2C ،UART و پشتیبانی از پروتکل CAN و TWI ویژگی دیگر این برد است.

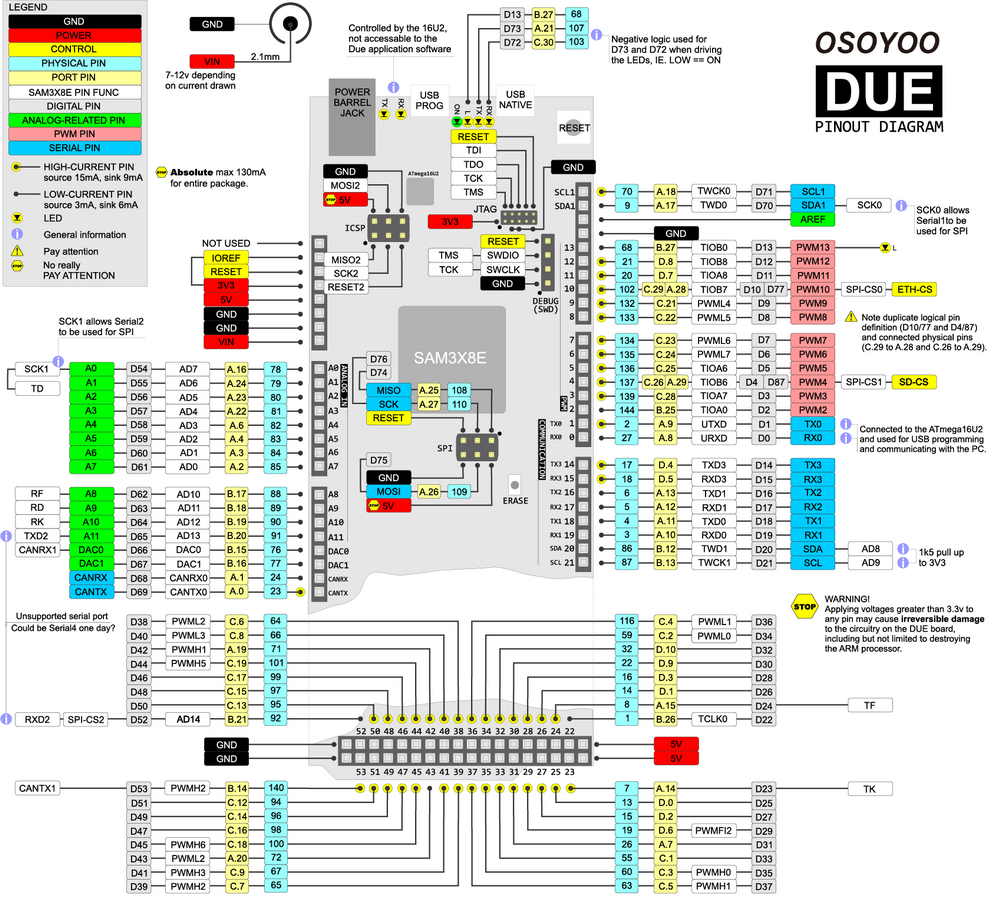

توضیحات بیشتر در مورد پایه‌ها در تصویر زیر آورده شده است.

برای تامین تغذیه برد Arduino Due R3، آداپتور 9 ولت 2 آمپر پیشنهاد می‌شود. علاوه بر آن می‌توان از ورودی USB-B یا پین Vin نیز به عنوان تامین کننده ولتاژ و جریان استفاده نمود.

بر خلاف دیگر بردهای آردوینو، برد آردوینو Due با ولتاژ 3.3 ولت کار می کند.

این ماژول بدون کابل ارائه می‌شود. این کابل را می‌توانید از اینجا به سبد خرید خود اضافه کنید.
