برد آردوینو Arduino Mega 2560-16U2 Rev3
2,194,000 تومان
برد آردوینو Arduino Mega 2560-16U2 Rev3
نوع پردازنده: ATmega2560-16AU
معماری پردازنده: AVR
فرکانس پردازنده مرکزی: 16 مگاهرتز
تراشه درایور Atmega16U2
دارای کانکتور USB و ارتباط UART
پشتیبانی از پروتکلهای SPI، I2C و UART
پشتیبانی از چهار ارتباط UART مجزا به صورت همزمان
ولتاژ عملیاتی : 5 ولت
ولتاژ پیشنهادی: 7 تا 12 ولت
جریان خروجی: 50 میلی آمپر
256 کیلو بایت (0.5 کیلو بایت برای Bootloader) حافظه فلش
8 کبلو بایت حافظه SRAM
4 کیلو بایت حافظه EEPROM
70 پایه ورودی/خروجی
دارای ADC
قابلیت PWM
این برد بدون کایل و آداپتور ارائه میگردد.
موجود در انبار
برد آردوینو Arduino Mega 2560-16U2 Rev3
هنگامی که یک طراح نیاز به تعداد زیادی ورودی و خروجی، درگاه ارتباط سریال و پایههای زیادی برای تولید PWM دارد، یکی از گزینههای به صرفه و کارآمد برد آردوینو Arduino Mega 2560-16U2 Rev3 است. تراشه اصلی آن یک محصول موفق از کمپانی Atmel (این شرکت در سال 2016 توسط Microchip خریداری شد) به نام ATmega2560-16AU که یک تراشه ۱۰۰ پین لید TQFP از نوع SMD است. این پردازنده 8 بیتی از نوع CMOS بر پایه معماری RISC از خانواده AVR است.
با قابلیتهای این تراشه و طراحی انجام شده برای آردوینو مگا R3، کاربر میتواند انواع ماژولهای موجود در بازار مانند ماژولهای رله، دما و رطوبت، تشخیص حرکت، تشخیص شعله و حرارت، سنسورهای فشار و غیره را با پروتکلهای I2C، UART و SPI به آردوینو متصل کرده و با یک برنامه نویسی ساده ایده خود را اجرا نماید. این برد از تراشه ATMEGA16U2 به عنوان تراشه درایور بهره میبرد. این درایور به عنوان USB-TTL و رابط بین کامپیوتر و پردازنده است. (در بردهای مشابه تراشه CH340G که نیاز به نصب درایور دارد نقش رابط USB-TTL را ایفا میکند)
برای شروع به برنامه نویسی با Arduino Mega 2560-16U2 Rev3 شما به نرم افزار Arduino IDE (یا سایر نرم افزارهای برنامه نویسی که با آردوینو مطابقت دارند) نیاز دارید. آخرین ورژن ارائهشده آن در حال حاضر IDE V2 است که میتوانید از اینجا آن را دانلود نمایید. آردوینو یک پلتفرم متن باز است بنابراین با یک جستجوی ساده کدهای نوشتهشده و پروژهای اجرا شده بسیار زیادی را خواهید یافت که برای شروع مناسب هستند. مبنای اصلی برنامهها زبان برنامه نویسی C و C++ است.
پایههای آردوینو Mega 2560
برد Arduino Mega 2560-16U2 Rev3 دارای 70 پایه است که 54 پایه (از پایه 0 تا 53) آن را میتوان به عنوان ورودی یا خروجی دیجیتال تعریف نمود. علاوه بر آن این برد دارای ۱۶ پایه آنالوگ است. تعداد 15 پایه از این مجموعه 54 پایه قابلیت تنظیم به صورت PWM را دارا میباشند. از PWM برای کنترل دور موتورهای، کنترل شدت روشنایی و مواردی از این قبیل استفاده میشود. با این پایهها در حالت PWM میتوانید ولتاژ آنالوگ با دقت حدودی 19.5 میلی ولت در خروجی تولید نمایید. از 16 پایه آنالوگ میتوان به عنوان مبدل آنالوگ به دیجیتال (ADC) استفاده و ولتاژیهای آنالوگ ورودی را با دقت 4.88mv به دیجیتال تبدیل نمود.

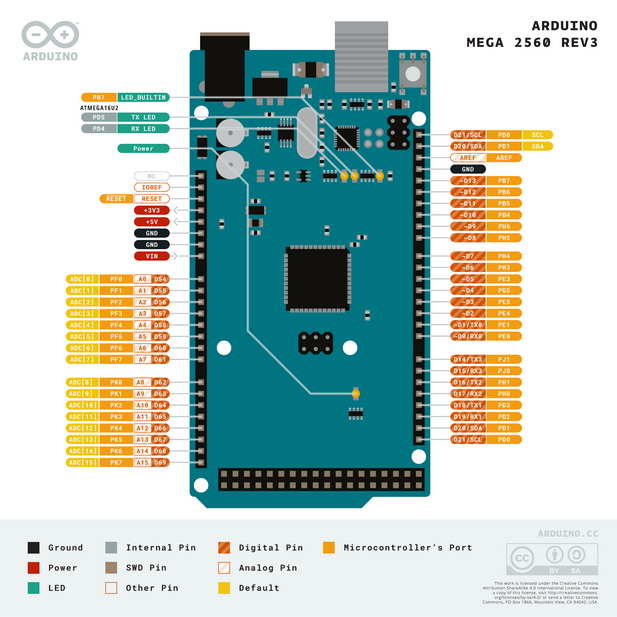

توضیحات بیشتر در مورد پایهها را در تصویر زیر مشاهده کنید.
برای تامین تغذیه برد Arduino Mega 2560-16U2 Rev3، آداپتور 9 ولت 2 آمپر پیشنهاد میشود. علاوه بر آن میتوان از ورودی USB-B یا پین Vin نیز به عنوان تامین کننده ولتاژ و جریان استفاده نمود.
این ماژول بدون کابل ارائه میشود. این کابل را میتوانید از اینجا به سبد خرید خود اضافه کنید.
