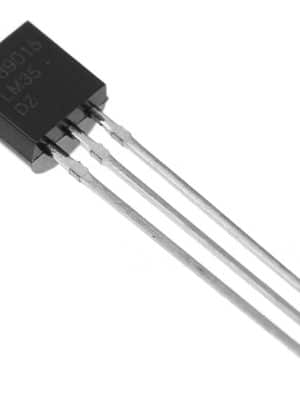

سنسور دما LM35DZ
37,500 تومان

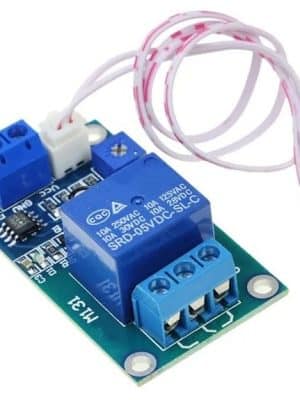

ماژول رله XH-M131 با فتوسل 12ولت و تنظيم نور
72,000 تومان
ماژول سون سگمنت 4 رقمی TM1637 | نمایشگر عددی مناسب آردوینو
45,000 تومان
ماژول سون سگمنت 4 رقمی با درایور TM1637، مناسب برای نمایش اعداد در پروژه‌های آردوینو، با مصرف پایین، نصب ساده و قابلیت نمایش تایمر، ساعت و داده‌های عددی.
موجود در انبار
توضیحات

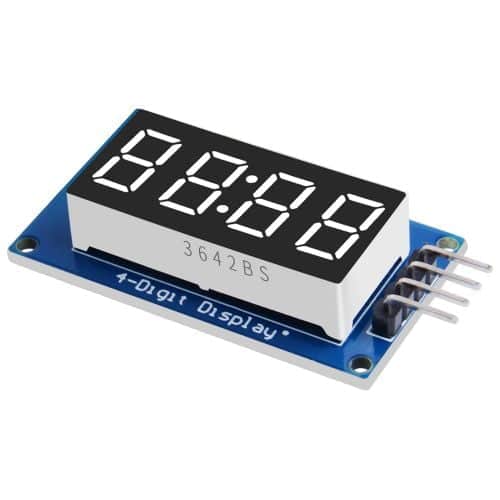

ماژول سون سگمنت 4 رقمی با تراشه TM1637 | نمایشگر عددی برای پروژه‌های آردوینو
ماژول سون سگمنت 4 رقمی TM1637 یک ابزار ساده، کاربردی و کم‌هزینه برای نمایش مقادیر عددی در پروژه‌های الکترونیکی است. این ماژول به لطف استفاده از درایور TM1637، تنها با دو پین دیجیتال قابل راه‌اندازی بوده و نیازی به اتصال پیچیده ندارد. این قابلیت باعث شده تا ماژول TM1637 به یکی از محبوب‌ترین نمایشگرهای دیجیتال در میان علاقه‌مندان به آردوینو و میکروکنترلرها تبدیل شود.
آشنایی با ساختار و عملکرد ماژول TM1637
این ماژول شامل چهار سون‌سگمنت 7 قسمتی است که به‌صورت دیجیتال از صفر تا ۹ و کاراکترهای خاص مانند “A، b، C، d، E، F” را می‌تواند نمایش دهد. از آنجا که یک درایور داخلی به نام TM1637 دارد، نیازی به کنترل مستقیم هر سگمنت توسط کاربر نیست. این ویژگی به‌ویژه در پروژه‌هایی که پین‌های میکروکنترلر محدود هستند، بسیار کارآمد است.
مشخصات فنی ماژول سون سگمنت TM1637
| ویژگی | مقدار |
|---|---|
| نوع نمایشگر | سون سگمنت 4 رقمی |
| تراشه درایور | TM1637 |
| ولتاژ کاری | 3.3 تا 5 ولت |
| جریان مصرفی | ~80 میلی‌آمپر |
| تعداد پین‌های مورد نیاز | فقط 2 پایه دیجیتال |
| سایز ماژول | حدود 4.2 × 1.7 سانتی‌متر |
| رنگ LED | قرمز (مدل‌های دیگر هم وجود دارد) |
| نور پس‌زمینه | قابل کنترل و تنظیم |
مزایای کلیدی ماژول سون سگمنت TM1637
-
سادگی در راه‌اندازی: تنها با دو سیم دیتا و کلاک کار می‌کند.
-
مصرف کم انرژی: مناسب برای پروژه‌های قابل‌حمل و کم‌مصرف.
-
قابل استفاده در پروژه‌های مختلف: از ساعت دیجیتال تا دماسنج و شمارنده.
-
پشتیبانی گسترده در جامعه آردوینو: مستندات و کتابخانه‌های آماده بسیار زیاد.
کاربردهای رایج
-
نمایش ساعت دیجیتال: می‌توان از این ماژول برای ساخت ساعت ۲۴ ساعته یا ۱۲ ساعته استفاده کرد.
-
تایمر و شمارش معکوس: برای ساخت تایمرهای ورزشی یا آشپزخانه.
-
نمایش دما و رطوبت: همراه با سنسورهایی مثل DHT11 یا LM35.
-
شمارنده رویداد: شمارش پالس‌ها، تعداد دفعات فشرده شدن کلید و…
-
نمایش ولتاژ یا سرعت: در پروژه‌های روباتیک یا خودروهای RC.
نحوه اتصال سخت‌افزاری
این ماژول دارای 4 پین به شرح زیر است:
-
VCC: تغذیه 3.3V تا 5V
-
GND: زمین
-
DIO: ورودی/خروجی دیتا
-
CLK: ورودی کلاک
از آنجا که تنها از دو پین برای ارسال داده استفاده می‌شود، در پروژه‌هایی با تعداد محدود پین دیجیتال، این ماژول بسیار کاربردی است.
سازگاری ماژول با میکروکنترلرها
ماژول TM1637 به‌راحتی با بردهای آردوینو (UNO, Nano, Mega و…)، همچنین بردهای ESP8266، ESP32، STM32 و Raspberry Pi سازگار است. تنها کافیست کتابخانه مرتبط با این ماژول در برنامه‌نویسی استفاده شود.
جمع‌بندی
ماژول سون سگمنت 4 رقمی با درایور TM1637 انتخابی عالی برای نمایش داده‌های عددی است. این ماژول به‌دلیل سادگی استفاده، مصرف پایین، اندازه کوچک و قیمت مناسب در پروژه‌های DIY، صنعتی و آموزشی کاربرد زیادی دارد. اگر به‌دنبال یک نمایشگر قابل‌اطمینان برای پروژه‌تان هستید، TM1637 بدون شک گزینه‌ای مناسب خواهد بود.
توضیحات تکمیلی
| وزن | 25 گرم |
|---|
