ماژول آمپلی فایر كلاس D دارای 2 کانال 10 وات 12 ولت مدل PAM8610
قیمت اصلی: 65,851 تومان بود.63,000 تومانقیمت فعلی: 63,000 تومان.
ماژول آمپلی‌فایر PAM8610 یک تقویت‌کننده صوتی کلاس D با توان خروجی ۲×۱۰ وات است که برای راه‌اندازی اسپیکرهای کوچک و پروژه‌های DIY بسیار مناسب است.
موجود در انبار
توضیحات
🎧 بررسی کامل ماژول آمپلی‌فایر کلاس D مدل PAM8610 دو کاناله 10 وات
ماژول PAM8610 چیست؟
ماژول PAM8610 یک آمپلی‌فایر کلاس D کم‌مصرف با توان خروجی ۲×۱۰ وات است که به صورت روی‌برد عرضه می‌شود و برای راه‌اندازی بلندگوهای کوچک با تغذیه ۱۲ ولت طراحی شده است. این ماژول با استفاده از تکنولوژی کلاس D، بهره‌وری بالا و اتلاف انرژی پایین دارد و انتخابی عالی برای پروژه‌های صوتی پرتابل، اسپیکرهای بلوتوث، و سیستم‌های صوتی کم‌مصرف به حساب می‌آید.
مشخصات فنی ماژول PAM8610
| مشخصه | مقدار |
|---|---|
| ولتاژ تغذیه | 7 تا 15 ولت (پیشنهادی: 12V) |
| توان خروجی | 2×10 وات (در 8 اهم) |
| تعداد کانال خروجی | ۲ کانال (استریو) |
| کلاس کاری | کلاس D |
| راندمان توان | تا ۹۰٪ |
| امپدانس بلندگو پیشنهادی | 4 تا 8 اهم |
| تنظیم حجم صدا | ندارد (نیاز به پتانسیومتر خارجی) |
| سایز ماژول | کوچک، مناسب جعبه‌بندی فشرده |
مزایای ماژول PAM8610
-
🔋 بهره‌وری بالا و اتلاف حرارت پایین: به دلیل طراحی کلاس D، در مقایسه با آمپلی‌فایرهای کلاس AB، انرژی کمتری تلف می‌شود.
-
🔇 نویز پایین: طراحی مدار کاهش نویز باعث کیفیت صدای بهتر در بلندگو می‌شود.
-
📦 کوچک و جمع‌وجور: به‌راحتی در پروژه‌های DIY یا اسپیکرهای پرتابل قرار می‌گیرد.
-
🔧 سادگی در راه‌اندازی: فقط با اتصال برق و ورودی صدا، قابل استفاده است.

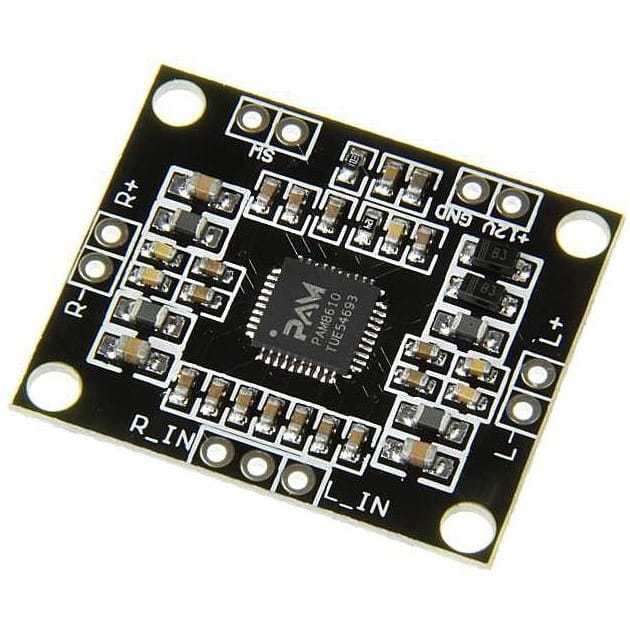

نحوه اتصال ماژول PAM8610
ورودی تغذیه: به‌صورت ۱۲ ولت DC به پایه‌های +V و GND متصل می‌شود.
ورودی صدا: از طریق AUX یا خروجی صوتی آردوینو/بلوتوث/کامپیوتر به پایه‌های IN-R و IN-L
خروجی بلندگو: به پایه‌های + و – برای هر کانال (Left و Right)
💡 برای کنترل حجم صدا می‌توانید از یک پتانسیومتر دوبل بین منبع صدا و ورودی ماژول استفاده کنید.
مقایسه با ماژول‌های مشابه
| ماژول | توان خروجی | کلاس | نیاز به هیت‌سینک | تنظیم حجم صدا |
|---|---|---|---|---|
| PAM8610 | 2×10W | D | ❌ نه | ❌ نه |
| TDA7492P | 2×25W | D | ✅ بله | ❌ نه |
| TPA3116D2 | 2×50W | D | ✅ بله | ✅ برخی مدل‌ها |
📌 اگر دنبال توان بیشتر یا قابلیت‌های اضافی مانند کنترل بلوتوث هستید، بهتر است به سراغ TPA3116D2 بروید. ولی برای پروژه‌های کوچک، PAM8610 بسیار ایده‌آل است.
موارد استفاده پیشنهادی
-
ساخت اسپیکر پرتابل با تغذیه باتری ۱۲ ولت
-
ارتقاء کیفیت صدای لپ‌تاپ یا موبایل با اتصال به بلندگو
-
استفاده در پروژه‌های رباتیک با قابلیت پخش صوت
-
راه‌اندازی جعبه موزیک شخصی DIY
❓ نکات مهم هنگام استفاده ماژول PAM8610
-
هیت‌سینک لازم نیست، ولی در صورت استفاده طولانی‌مدت در توان بالا، تهویه مناسب توصیه می‌شود.
-
از منبع تغذیه نویزدار (مثل آداپتور متفرقه) استفاده نکنید، چون کیفیت صدا کاهش می‌یابد.
-
اگر صدای نویز یا تق‌تق شنیده می‌شود، پایه‌های زمین ورودی صدا و منبع تغذیه را مشترک کنید.
نتیجه‌گیری
ماژول PAM8610 با طراحی کم‌حجم و خروجی مناسب، انتخابی عالی برای علاقه‌مندان به الکترونیک و پروژه‌های DIY صوتی است. اگر به دنبال راه‌حلی ساده برای راه‌اندازی یک اسپیکر پرتابل یا تقویت صدای یک سیستم ساده هستید، این ماژول با قیمت مناسب و کارایی بالا، کاملاً مناسب شماست.
توضیحات تکمیلی
| وزن | 25 گرم |
|---|
