اسیلوسکوپ دیجیتال مدل DSO138: ابزاری ضروری برای آموزش و تعمیرات الکترونیک

اسیلوسکوپ دیجیتال مدل DSO138 یکی از مقرون‌به‌صرفه‌ترین و کاربردی‌ترین ابزارهای اندازه‌گیری برای دانشجویان، علاقه‌مندان و تکنسین‌های الکترونیک است که با وجود قیمت بسیار پایین، امکان مشاهده و تحلیل سیگنال‌های آنالوگ را فراهم می‌کند. این اسیلوسکوپ با پهنای باند 200 کیلوهرتز، رزولوشن 12 بیتی، نرخ نمونه‌برداری 1 میلیون نمونه در ثانیه و نمایشگر رنگی TFT 2.4 اینچی، انتخابی ایده‌آل برای یادگیری مفاهیم پایه الکترونیک و انجام تعمیرات ساده تا متوسط محسوب می‌شود.

اسیلوسکوپ چیست و چرا برای مهندسان و دانشجویان حیاتی است؟

اسیلوسکوپ دستگاهی است که شکل موج سیگنال‌های الکتریکی را در حوزه زمان نمایش می‌دهد. برخلاف ولت‌متر که تنها ولتاژ متوسط را نشان می‌دهد، اسیلوسکوپ امکان بررسی دامنه، فرکانس، فاز، نویز و اعوجاج سیگنال را فراهم می‌کند. این قابلیت، آن را به ابزاری ضروری در طراحی، تست و عیب‌یابی مدارهای الکترونیکی تبدیل کرده است.

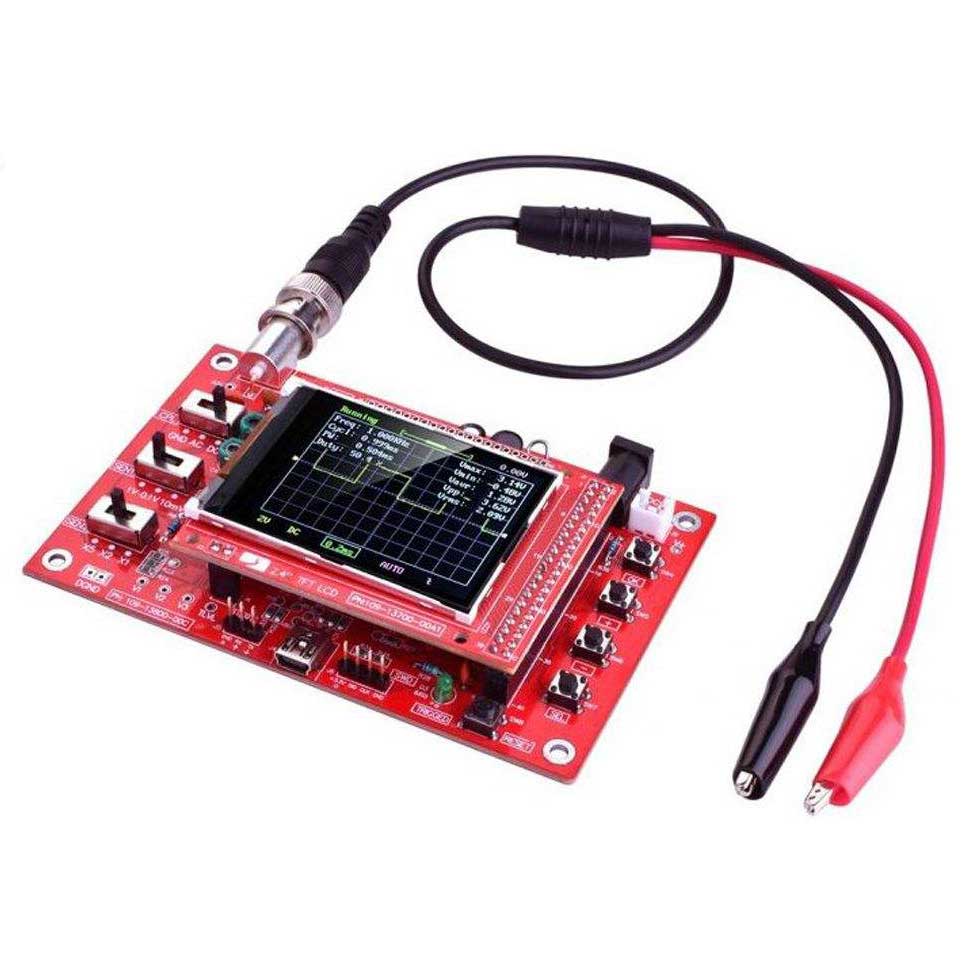

معرفی اسیلوسکوپ DSO138: کوچک، اقتصادی و کاربردی

DSO138 یک اسیلوسکوپ تک‌کاناله با ابعاد جمع‌وجور (117×76×15 میلی‌متر) است که می‌تواند به‌راحتی در کیف یا جیب جا شود. این دستگاه با ولتاژ 9 ولت DC کار می‌کند (محدوده قابل قبول: 8–12 ولت) و جریان مصرفی آن تنها 120 میلی‌آمپر است، بنابراین می‌توان آن را با باتری یا آداپتور ساده تغذیه کرد.

مشخصات فنی کلیدی اسیلوسکوپ دیجیتال مدل DSO138

• تعداد کانال: 1 (تک‌کانال)
• پهنای باند آنالوگ: 0 تا 200 کیلوهرتز
• حساسیت ولتاژ: 10 میلی‌ولت تا 10 ولت در هر تقسیم (قابل تنظیم)
• خطای حساسیت: کمتر از 5%
• رزولوشن ADC: 12 بیت
• نرخ نمونه‌برداری: 1 میلیون نمونه در ثانیه (1 MSPS)
• طول رکورد: 1024 نمونه
• تایم‌بیس: 10 میکروثانیه تا 500 ثانیه در هر تقسیم
• حالت‌های تحریک: اتوماتیک، نرمال، تکی
• نوع تحریک: لبه بالارونده یا پایین‌رونده
• موقعیت تحریک: نصف بافر (512 نمونه)
• کوپلینگ ورودی: DC، AC، GND
• حداکثر ولتاژ ورودی: 50 ولت پیک (با مقاومت داخلی)
• نوع نمایشگر: TFT رنگی 2.4 اینچی، 320×240 پیکسل
• جریان مصرفی: 120 میلی‌آمپر
• ابعاد: 117 × 76 × 15 میلی‌متر

⚠️ نکته ایمنی: ولتاژ ورودی بیش از 50 ولت پیک ممکن است به دستگاه آسیب برساند. همیشه از پروب مناسب و در صورت نیاز از مقاومت تقسیم ولتاژ استفاده کنید.

پهنای باند آنالوگ 0 تا 200 کیلوهرتز: مناسب برای سیگنال‌های کم‌فرکانس

این پهنای باند برای کاربردهای زیر کاملاً کافی است:

• سیگنال‌های PWM میکروکنترلر (معمولاً زیر 20 کیلوهرتز)
• سیگنال‌های صوتی (20 هرتز تا 20 کیلوهرتز)
• سنسورهای آنالوگ (مثل سنسور دما یا نور)
• منابع تغذیه سوئیچینگ ساده

هرچند برای سیگنال‌های بالای 200 کیلوهرتز (مثل کریستال‌های 8 مگاهرتز) این اسیلوسکوپ مناسب نیست، اما برای اهداف آموزشی و تعمیرات پایه بسیار کارآمد است.

رزولوشن 12 بیتی و نرخ نمونه‌برداری 1 میلیون نمونه در ثانیه

رزولوشن 12 بیتی یعنی دستگاه می‌تواند 4096 سطح ولتاژ را تشخیص دهد — دقتی بسیار بالاتر از اسیلوسکوپ‌های 8 بیتی رایج. نرخ نمونه‌برداری 1 MSPS نیز اطمینان می‌دهد که سیگنال‌های تا 200 کیلوهرتز بدون آلیاسینگ قابل نمایش هستند.

نمایشگر TFT 2.4 اینچی با رزولوشن 320×240 پیکسل

نمایشگر رنگی TFT با کنتراست بالا، امکان تشخیص رنگی پارامترها (مثل ولتاژ، زمان، تحریک) را فراهم می‌کند و تجربه کاربری را به‌مراتب بهتر از نمایشگرهای سیاه‌وسفید می‌سازد.

تغذیه با ولتاژ 9 ولت DC: قابلیت استفاده با باتری یا آداپتور

با مصرف جریان تنها 120 میلی‌آمپر، این اسیلوسکوپ می‌تواند تا چندین ساعت با یک باتری 9 ولتی کار کند — ویژگی‌ای عالی برای کار در محیط‌های بدون برق یا هنگام نمونه‌برداری سیار.

کاربردهای عملی اسیلوسکوپ دیجیتال مدل DSO138

آموزش مفاهیم پایه الکترونیک و سیگنال‌های آنالوگ

دانشجویان می‌توانند با این دستگاه:

• شکل موج سینوسی، مربعی و مثلثی را مشاهده کنند
• تأثیر خازن و سلف در فیلترهای RC/RL را ببینند
• ولتاژهای DC و AC را با هم مقایسه کنند

تعمیرات مدارهای منبع تغذیه و کنترل موتور

تکنسین‌ها می‌توانند:

• نوسانات ولتاژ خروجی منبع تغذیه را بررسی کنند
• سیگنال PWM کنترل موتور را تحلیل نمایند
• از قطعی ناگهانی سیگنال‌ها آگاه شوند

تست سنسورهای آنالوگ و میکروکنترلرها در پروژه‌های DIY

علاقه‌مندان می‌توانند خروجی سنسورهای مثل LDR، پتانسیومتر یا میکروفون را مشاهده کرده و پاسخ آن‌ها را به تغییرات محیطی بررسی کنند.

نحوه استفاده و تنظیمات اولیه DSO138

حالت‌های تحریک: اتوماتیک، نرمال و تکی

• اتوماتیک: برای سیگنال‌های پایدار — دستگاه خودکار تحریک می‌کند
• نرمال: فقط در صورت وجود شرط تحریک، نمایشگر به‌روز می‌شود
• تکی: یکبار تحریک انجام شده و waveform ثابت می‌ماند — مناسب برای رویدادهای لحظه‌ای

تنظیم کوپلینگ (DC/AC/GND) و حساسیت ولتاژ

• DC: ولتاژ کل سیگنال (AC+DC) نمایش داده می‌شود
• AC: فقط مؤلفه متناوب سیگنال
• GND: ورودی از زمین عایق شده و صفر ولت نمایش داده می‌شود

حساسیت ولتاژ از 10 میلی‌ولت/تقسیم تا 10 ولت/تقسیم قابل تنظیم است.

چرا DSO138 گزینه بهتری نسبت به اسیلوسکوپ‌های آنالوگ قدیمی است؟

مقایسه با اسیلوسکوپ‌های حرفه‌ای و مزایای آموزشی آن

• اسیلوسکوپ‌های آنالوگ: نیاز به تنظیم دستی دقیق، بدون ذخیره‌سازی waveform
• اسیلوسکوپ‌های حرفه‌ای: گران (چندین میلیون تومان)، برای مبتدیان پیچیده
• DSO138: قیمت پایین، رابط ساده، ذخیره‌سازی پایه و نمایش رنگی — تعادل ایده‌آل برای شروع

نتیجه‌گیری: دسترسی به دنیای سیگنال‌های الکتریکی با هزینه‌ای بسیار پایین

اسیلوسکوپ دیجیتال مدل DSO138 تنها یک دستگاه اندازه‌گیری نیست؛ بلکه دریچه‌ای به دنیای سیگنال‌های پنهان است که در هر مدار الکترونیکی جریان دارند. با این ابزار، دانش‌آموزان می‌توانند مفاهیم را ببینند، تکنسین‌ها سریع‌تر عیب‌یابی کنند و علاقه‌مندان پروژه‌های خود را با دقت بالاتری پیش ببرند.

❓ پرسش‌های متداول (FAQ)

1. آیا می‌توانم سیگنال‌های بالای 200 کیلوهرتز را با آن ببینم؟
خیر. پهنای باند این اسیلوسکوپ 200 کیلوهرتز است. سیگنال‌های سریع‌تر با دقت پایین‌تر یا به‌صورت نادرست نمایش داده می‌شوند.

2. آیا نیاز به کالیبراسیون دارد؟
خیر. این دستگاه از کارخانه کالیبره شده است. خطای ولتاژ کمتر از 5% است که برای کاربردهای آموزشی کافی است.

3. چرا سیگنال من ثابت نمی‌ماند؟
احتمالاً حالت تحریک روی «اتوماتیک» است. آن را به «نرمال» تغییر دهید و سطح تحریک (Trigger Level) را تنظیم کنید.

4. آیا می‌توانم آن را با باتری 9 ولت استفاده کنم؟
بله. مصرف جریان آن تنها 120 میلی‌آمپر است و یک باتری 9 ولت آلکالاین چندین ساعت کار می‌کند.

5. حداکثر ولتاژ ورودی چقدر است؟
حداکثر ولتاژ 50 ولت پیک است. برای ولتاژهای بالاتر (مثل 220 ولت)، حتماً از پروب تقسیم‌کننده یا ترانسفورماتور ایمنی استفاده کنید.
