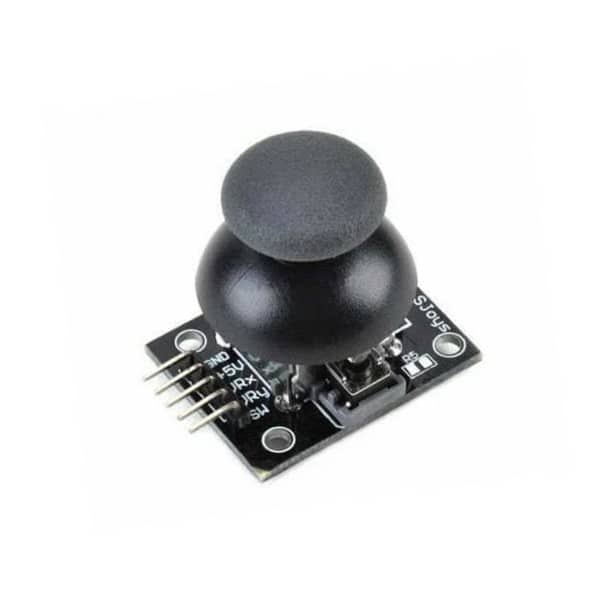

ماژول جوی استیک دو محوره XY با قابلیت اتصال به برد آردوینو | joystick
34,800 تومان
ماژول جوی استیک دو محوره XY، یک کنترلر آنالوگ با خروجی‌های X و Y، همراه با دکمه فشاری داخلی. مناسب برای رباتیک، بازی‌سازی و کنترل دستگاه‌های حرکتی. سازگار با آردوینو و سایر میکروکنترلرها.
موجود در انبار
توضیحات
ماژول جوی استیک دو محوره XY | کنترل دقیق برای پروژه‌های الکترونیکی
ماژول جوی استیک دو محوره XY یک کنترلر آنالوگ است که برای تشخیص حرکت در دو محور X و Y به کار می‌رود. این ماژول در پروژه‌های رباتیک، بازی‌سازی، پرینترهای سه‌بعدی و دستگاه‌های کنترلی بسیار مورد استفاده قرار می‌گیرد.
در این مقاله به بررسی ویژگی‌ها، کاربردها، نحوه راه‌اندازی و مشخصات فنی این ماژول می‌پردازیم.
ویژگی‌های کلیدی ماژول جوی استیک دو محوره XY
-
کنترل دو محوره (X و Y): این ماژول با حرکت در دو محور، امکان کنترل دقیق موقعیت را فراهم می‌کند.
-
دارای دکمه فشاری (SW): با فشردن جوی استیک، یک سوئیچ فشاری داخلی فعال می‌شود که می‌توان از آن در برنامه‌های مختلف استفاده کرد.
-
خروجی آنالوگ: هر محور دارای یک خروجی ولتاژ آنالوگ است که متناسب با میزان حرکت تغییر می‌کند.
-
سازگار با آردوینو و سایر میکروکنترلرها: این ماژول به راحتی با بردهای آردوینو، ESP32، Raspberry Pi و سایر سیستم‌های تعبیه‌شده کار می‌کند.
-
مصرف توان پایین: به دلیل طراحی ساده و کاربردی، این ماژول انرژی بسیار کمی مصرف می‌کند.
کاربردهای ماژول جوی استیک Dual-axis XY
این ماژول در کنترل حرکت و فرمان دادن به سیستم‌های الکترونیکی استفاده می‌شود. برخی از کاربردهای مهم آن عبارتند از:
-
کنترل ربات: استفاده در بازوهای رباتیک، ماشین‌های هوشمند و ربات‌های متحرک.
-
بازی‌های الکترونیکی: ساخت کنترلرهای بازی سفارشی برای آردوینو و رایانه.
-
پهپادها و ماشین‌های کنترلی: هدایت خودروهای رادیویی، کوادکوپترها و هواپیماهای مدل.
-
دستگاه‌های ورودی برای پروژه‌های DIY: مانند پرینترهای سه‌بعدی و CNC.
نحوه اتصال ماژول جوی استیک XY به آردوینو
اتصال این ماژول به آردوینو بسیار ساده است و فقط نیاز به چند سیم دارد.
پایه‌های ماژول جوی استیک:
| پایه | عملکرد |
|---|---|
| VCC | تغذیه 5 ولت |
| GND | زمین |
| VRX | خروجی آنالوگ محور X |
| VRY | خروجی آنالوگ محور Y |
| SW | دکمه فشاری جوی استیک (دیجیتال) |
اتصال به برد آردوینو:
| جوی استیک | آردوینو |
|---|---|
| VCC | 5V |
| GND | GND |
| VRX | A0 |
| VRY | A1 |
| SW | D2 |
مشخصات فنی ماژول جوی استیک دو محوره XY
| ویژگی | مشخصات |
|---|---|
| ولتاژ کاری | 3.3V – 5V |
| خروجی محورها | سیگنال آنالوگ (0 تا 1023 در آردوینو) |
| نوع سنسور | مقاومت متغیر (پتانسیومتر) |
| دکمه فشاری | دارد (پایه SW) |
| ابعاد | حدود ۴×۳ سانتی‌متر |
| مصرف جریان | کمتر از ۱۰ میلی‌آمپر |
چرا ماژول جوی استیک XY انتخاب مناسبی است؟
-
سادگی در راه‌اندازی و استفاده
-
سازگاری با میکروکنترلرهای مختلف
-
کاربرد گسترده در پروژه‌های DIY و صنعتی
-
قیمت مناسب و عملکرد دقیق
این ماژول برای کسانی که به دنبال کنترل حرکتی دقیق و روان در پروژه‌های الکترونیکی خود هستند، انتخابی عالی است.
نتیجه‌گیری
ماژول جوی استیک دو محوره XY یک ابزار کارآمد برای کنترل انواع سیستم‌های حرکتی، رباتیک و بازی‌های الکترونیکی است. این ماژول با داشتن خروجی آنالوگ و دکمه فشاری، یک راه‌حل ساده و کاربردی برای انواع پروژه‌های DIY و صنعتی محسوب می‌شود.
پرسش‌های متداول (FAQ)
1. آیا می‌توان این ماژول را با ولتاژ 3.3 ولت راه‌اندازی کرد؟
بله، این ماژول با ولتاژ 3.3 ولت و 5 ولت کار می‌کند و می‌تواند با بردهایی مانند ESP8266 و ESP32 نیز استفاده شود.
2. چگونه دکمه فشاری ماژول را در پروژه استفاده کنیم؟
پایه SW به یک پین دیجیتال متصل شده و هنگام فشار دادن جوی استیک، مقدار آن LOW (0) می‌شود.
3. آیا این ماژول نیاز به کالیبره کردن دارد؟
در بیشتر موارد خیر، اما در صورت نیاز، می‌توان از طریق نرم‌افزار و مقدار میانگین مقادیر اولیه، کالیبراسیون انجام داد.
4. آیا این ماژول در پروژه‌های بازی‌سازی قابل استفاده است؟
بله، از این ماژول می‌توان برای ساخت کنترلرهای بازی ساده با آردوینو استفاده کرد.
5. چطور می‌توان مقدار خروجی محور X و Y را به مقدار دلخواه تبدیل کرد؟
می‌توان از توابع map() و constrain() در آردوینو برای تنظیم مقدار خروجی به بازه‌ی مورد نظر استفاده کرد.
توضیحات تکمیلی
| وزن | 25 گرم |
|---|
