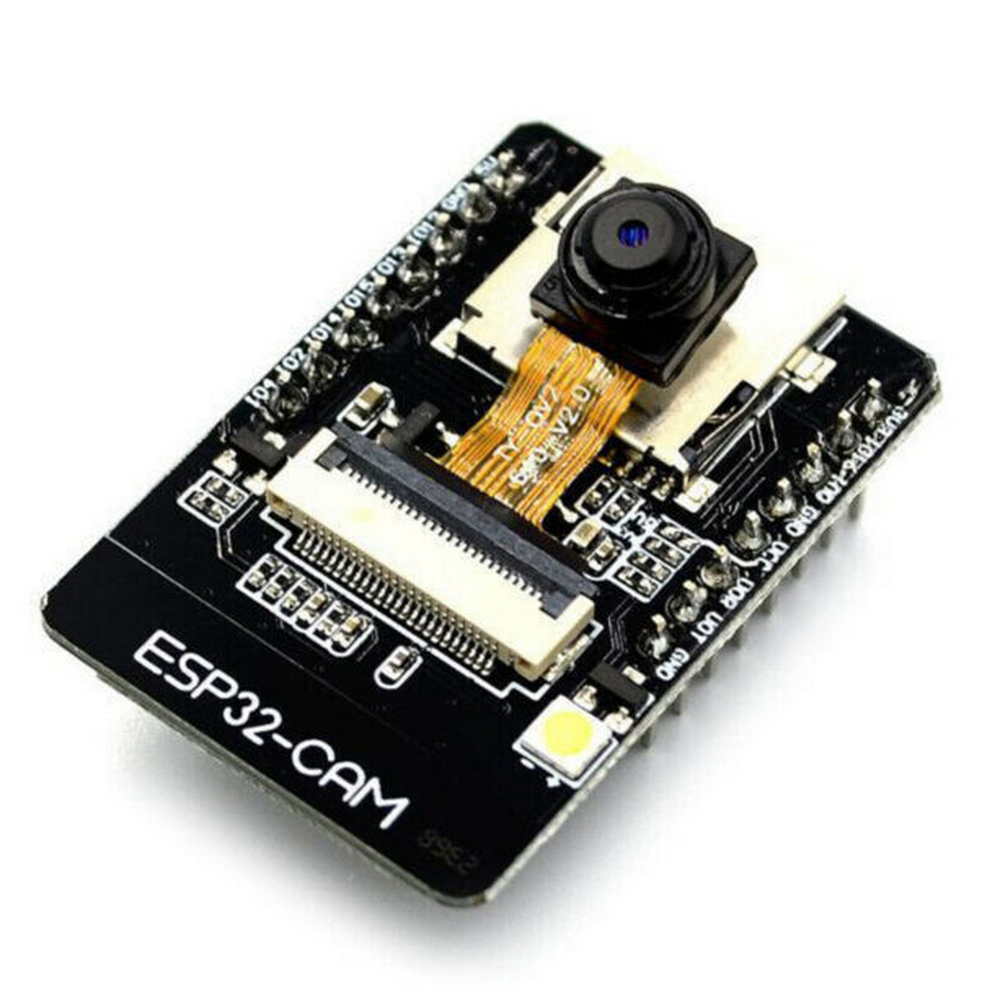

ماژول ESP32-CAM دوربین‌دار: چشم هوشمند پروژه‌های IoT با قابلیت وای‌فای و بلوتوث

ماژول ESP32-CAM دوربین‌دار یکی از هوشمندترین و مقرون‌به‌صرفه‌ترین راه‌حل‌های موجود برای ایجاد سیستم‌های تصویربرداری هوشمند است که در یک بسته کوچک، ترکیبی از دوربین 2 مگاپیکسلی OV2640، ماژول Wi-Fi 2.4 گیگاهرتزی، بلوتوث 4.2 و پردازنده دو هسته‌ای 32 بیتی را ارائه می‌دهد. این ماژول نه‌تنها می‌تواند تصاویر را ضبط کند، بلکه با قابلیت اتصال به اینترنت، قادر است آن‌ها را به‌صورت زنده به کاربران ارسال کند، در صورت تشخیص حرکت هشدار دهد یا حتی با استفاده از الگوریتم‌های سبک، چهره افراد را شناسایی نماید. با قیمتی بسیار پایین و سازگاری کامل با اکوسیستم آردوینو، ESP32-CAM به انتخابی ایده‌آل برای پروژه‌های آموزشی، خانگی و حتی صنعتی تبدیل شده است.

ESP32-CAM چیست و چه تفاوتی با سایر برد‌های ESP32 دارد؟

در مقابل برد‌های معمولی ESP32 که تنها ارتباطات بی‌سیم را فراهم می‌کنند، ESP32-CAM یک واحد کامل تصویربرداری است که شامل سنسور دوربین، رابط DVP و حافظه کافی برای پردازش تصویر است. این ماژول توسط شرکت AI-Thinker توسعه یافته و به‌سرعت به یک استاندارد صنعتی در پروژه‌های IoT بینایی تبدیل شده است.

معرفی ماژول ESP32-CAM: یکپارچه‌سازی دوربین، Wi-Fi و پردازش در یک واحد کوچک

این ماژول با ابعاد حدود 27 × 41 میلی‌متر، شامل:

• تراشه اصلی ESP32-D0WDQ6
• دوربین OV2640 با لنز ثابت
• حافظه Flash داخلی 4 مگابایت
• یک LED سفید به‌عنوان فلاش (در برخی مدل‌ها)
• 8 پین GPIO برای اتصالات جانبی
  است و نیازی به قطعات خارجی برای اتصال دوربین یا شبکه ندارد.

مشخصات فنی کلیدی ماژول ESP32-CAM

• تراشه اصلی: ESP32-D0WDQ6 (دو هسته‌ای Xtensa® LX6)
• فرکانس کاری: تا 240 مگاهرتز
• حافظه Flash: 4 مگابایت
• حافظه SRAM: 520 کیلوبایت
• اتصالات بی‌سیم:
  • Wi-Fi 802.11 b/g/n (2.4 GHz)
  • Bluetooth 4.2 (BR/EDR + BLE)
• سنسور دوربین: OV2640
• وضوح تصویر:
  • UXGA: 1600×1200
  • SVGA: 800×600
  • VGA: 640×480
  • CIF: 352×288
• پشتیبانی از فرمت: JPEG، YUV، RGB
• ولتاژ تغذیه: 5 ولت DC
• جریان مصرفی: تا 220 میلی‌آمپر (در حین ضبط VGA)
• رابط دوربین: 8-bit DVP

تراشه ESP32-D0WDQ6: دو هسته‌ای 32 بیتی با قابلیت Wi-Fi و Bluetooth

این تراشه یک هسته را برای اجرای برنامه و دیگری را برای مدیریت ارتباطات بی‌سیم و پردازش تصویر اختصاص می‌دهد. این معماری، عملکرد را در کاربردهای چند وظیفه‌ای به‌طور چشمگیری بهبود می‌بخشد.

دوربین OV2640: وضوح تا 2 مگاپیکسل و پشتیبانی از فشرده‌سازی JPEG

سنسور OV2640 با قابلیت فشرده‌سازی سخت‌افزاری JPEG، امکان ارسال تصاویر با پهنای باند کم را فراهم می‌کند — ویژگی‌ای حیاتی برای انتقال از طریق Wi-Fi.

حافظه 4 مگابایت Flash و 520 کیلوبایت SRAM برای پردازش تصویری

• 4MB Flash: ذخیره‌سازی برنامه، تنظیمات و تصاویر موقت
• 520KB SRAM: پردازش تصویر در حافظه بدون نیاز به حافظه خارجی
  این منابع برای بیشتر کاربردهای IoT کافی است.

ولتاژ کاری 5 ولت و مصرف انرژی بهینه برای پروژه‌های هوشمند

این ماژول مستقیماً از منبع 5 ولتی تغذیه می‌شود. در حالت‌های خواب عمیق، مصرف جریان به کمتر از 10 میکروآمپر کاهش می‌یابد — ایده‌آل برای سیستم‌های باتری‌دار.

کاربردهای عملی ماژول ESP32-CAM در دنیای واقعی

سیستم‌های نظارتی خانگی و دوربین‌های دید در شب

• نظارت زنده از طریق مرورگر یا اپلیکیشن موبایل
• ذخیره‌سازی عکس هنگام تشخیص حرکت
• استفاده از LED فلاش برای دید در شب

تشخیص چهره و شناسایی حرکت با هوش مصنوعی لبه‌ای

با کتابخانه‌هایی مانند TensorFlow Lite for Microcontrollers یا Face Recognition در ESP32:

• ورود افراد مجاز به محیط
• هشدار در صورت حضور غریبه
• شمارش تعداد افراد در فضای عمومی

ربات‌های خودران ساده و سیستم‌های کنترل کیفیت صنعتی

• ربات‌هایی که موانع را از طریق تصویر تشخیص می‌دهند
• سیستم‌هایی که قطعات معیوب را در خط تولید شناسایی می‌کنند

نحوه راه‌اندازی و فلش کردن ماژول ESP32-CAM

استفاده از Arduino IDE و کتابخانه esp32-camera

1. در Arduino IDE، ESP32 Board Package را از طریق Preferences > Board Manager نصب کنید.
2. کتابخانه esp32-camera را از گیت‌هاب دانلود و به پوشه Libraries اضافه کنید.
3. نمونه کد CameraWebServer را باز کنید و تنظیمات Wi-Fi را وارد نمایید.
4. ماژول را با یک ماژول USB-to-TTL (مثل CH340) به کامپیوتر متصل کنید.
5. در حین فلش کردن، پین IO0 را به GND وصل کنید (یا از دکمه BOOT استفاده کنید).

نیاز به ماژول USB-to-TTL و تامین برق کافی

• USB-to-TTL ضروری است — این ماژول فاقد پورت USB است.
• از منبع 5 ولت با حداقل 500 میلی‌آمپر استفاده کنید — باتری‌های ضعیف باعث ریست مکرر می‌شوند.

چرا ESP32-CAM نسبت به Raspberry Pi یا دوربین‌های IP برتر است؟

مقایسه هزینه، مصرف انرژی و سادگی پیاده‌سازی

برای پروژه‌های کوچک و متوسط، ESP32-CAM گزینه هوشمندانه‌تری است.

نتیجه‌گیری: هوش بینایی در دستان هر مهندس و علاقه‌مند

ماژول ESP32-CAM دوربین‌دار تنها یک دوربین نیست؛ بلکه یک واحد تصمیم‌گیری بصری است که می‌تواند مستقل عمل کند، با دنیای اطراف ارتباط برقرار کند و پاسخ‌های هوشمندانه‌ای ارائه دهد. با این ماژول، دیگر نیازی به سیستم‌های گران‌قیمت برای پیاده‌سازی هوش مصنوعی لبه‌ای نیست.

❓ پرسش‌های متداول (FAQ)

1. آیا این ماژول پورت microSD دارد؟
خیر. مدل استاندارد ESP32-CAM فاقد اسلات microSD است. برای ذخیره‌سازی، باید از مدل‌هایی مانند ESP32-CAM-MB یا AI-Thinker با microSD استفاده کنید.

2. چرا ماژول هنگام فلش کردن خطای “Failed to connect to ESP32” می‌دهد؟

• مطمئن شوید IO0 به GND وصل است.
• از منبع تغذیه جداگانه استفاده کنید (USB-to-TTL نمی‌تواند جریان کافی را فراهم کند).
• دکمه RST را یک‌بار فشار دهید و دوباره آپلود کنید.

3. آیا می‌توانم از آن به‌عنوان دوربین وب استفاده کنم؟
بله. با نمونه کد CameraWebServer، می‌توانید از هر مرورگر به تصویر زنده دسترسی پیدا کنید.

4. چرا تصاویر تار است؟
سرعت شاتر در نور کم پایین می‌آید. در محیط‌های روشن یا با استفاده از LED فلاش، کیفیت تصویر به‌طور چشمگیری بهبود می‌یابد.

5. آیا می‌توانم بلوتوث را هم استفاده کنم؟
بله، اما در حالت همزمان با Wi-Fi و دوربین، منابع سیستم ممکن است محدود شوند. بهتر است یکی از دو را فعال کنید.
