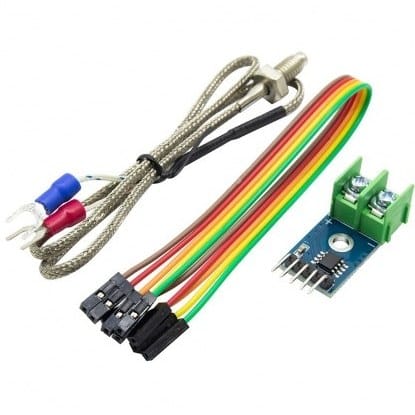

ماژول ترموکوپل MAX6675 نوع K: راهنمای جامع برای ساخت هوشمندانه‌ترین سیستم‌های اندازه‌گیری دما

اگه دنبال یه راه‌حل دقیق، ارزان و آسان برای اندازه‌گیری دمای بالا هستی، ماژول ترموکوپل MAX6675 نوع K دقیقاً همون چیزیه که نیاز داری! این ترکیب هوشمند از سنسور و مبدل دیجیتال، سال‌هاست که مهندسان، دانشجوها و حتی هواخورها رو در پروژه‌های دماسنجی همراهی می‌کنه. چه بخوای یه کوره صنعتی رو کنترل کنی، چه دمای قهوه‌ات رو با دقت نظارت کنی، این ماژول همیشه در خط مقدم ایستاده.

ترموکوپل‌ها از قدیم به عنوان ابزاری قوی برای اندازه‌گیری دمای بالا شناخته شدن، ولی خواندن داده‌هاشون همیشه چالش‌برانگیز بود. اینجاست که MAX6675 وارد میشه و همه چیز رو مثل آب خوردن ساده می‌کنه. پس بیا با هم کلیت این جادوی دمایی رو کشف کنیم!

ماژول ترموکوپل MAX6675 نوع K چیست و چرا این‌قدر محبوب است؟

ترموکوپل نوع K یکی از پرکاربردترین انواع ترموکوپل‌ها در دنیاست. دلیلش چیه؟ ترکیب آلیاژی منحصر‌به‌فردش از کرومِل (نیکل-کروم) و آلومل (نیکل-آلومینیوم)ه! این دو فلز وقتی با هم ترکیب می‌شن، ولتاژی تولید می‌کنن که مستقیماً به دمای محل اتصالشون وابسته‌ست.

ساختار فیزیکی و شیمیایی ترموکوپل نوع K

ترموکوپل نوع K ساختار ساده‌ای داره: دو سیم فلزی با ترکیبات مختلف که از یه سر به هم جوش داده شدن (نقطه اندازه‌گیری یا “هوت جانکشن”) و سر دیگه به مدار متصل می‌شن. این ساختار ساده، هم مقاومت خوبی در برابر اکسیداسیون داره و هم در دماهای بالا تا حدود 1260 درجه سانتی‌گراد کار می‌کنه.

محدوده دمایی و کاربردهای رایج

محدوده کاری ترموکوپل نوع K بین −200 تا +1260 درجه سانتی‌گراده. این بازه گسترده باعث شده توی صنایع مختلفی مثل فولادسازی، سرامیک‌سازی، تأسیسات گرمایشی، راکتورهای آزمایشگاهی و حتی پخت و پز صنعتی کاربرد پیدا کنه.

MAX6675 چیست و چه کاری انجام می‌دهد؟

MAX6675 یک مبدل آنالوگ به دیجیتال (ADC) اختصاصی برای ترموکوپل‌های نوع K هست. این چیپ کوچک، ولتاژ خروجی میلی‌ولتی ترموکوپل رو می‌گیره و با دقت بالا به داده دیجیتال تبدیلش می‌کنه. یعنی دیگه نیاز نیست خودت با فرمول‌های پیچیده و نویزهای الکتریکی دست و پنجه نرم کنی!

نحوه تبدیل ولتاژ حرارتی به داده دیجیتال

MAX6675 از یه مرجع ولتاژ داخلی، فیلتر نویز و یه مبدل 12 بیتی استفاده می‌کنه تا هر 0.25 ثانیه یه خوانش دقیق از دما ارائه بده. خروجی‌اش هم از طریق پروتکل SPI به میکروکنترلر ارسال می‌شه — خیلی ساده و بدون دردسر!

مشخصات فنی کلیدی ماژول MAX6675

• ولتاژ کاری: 3.3 تا 5 ولت
• رزولوشن: 0.25 درجه سانتی‌گراد
• رابط ارتباطی: SPI
• دمای ذخیره‌سازی: −40 تا +125 درجه
• خطا: ±2 درجه سانتی‌گراد در بازه 0 تا 700 درجه

این مشخصات نشون می‌ده که ماژول MAX6675 نوع K برای کاربردهای عمومی، کاملاً کافی و قابل اعتماده.

چرا ترکیب MAX6675 + ترموکوپل نوع K، انتخاب هوشمندانه‌ای است؟

این ترکیب مثل دو دوست قدیمی‌ست که همیشه با هم هماهنگ بودن. MAX6675 دقیقاً برای نوع K طراحی شده، پس نیازی به کالیبراسیون دستی یا جدول‌های ولتاژ-دما نیست.

سازگاری عالی با میکروکنترلرها

آردوینو، رزبری‌پای، STM32، ESP32… هر میکروکنترلری که فکر کنی، با MAX6675 آسون‌تر از آب خوردن کار می‌کنه. فقط چند سیم رو به پین‌های درست وصل کن، کتابخونه مناسب رو فراخون، و دمای لحظه‌ای رو توی سریال مانیتور ببین!

دقت، سرعت و قابلیت اطمینار بالا

با وجود سادگی، این ماژول دقت خیلی خوبی داره. البته برای کاربردهای صنعتی فوق‌حساس ممکنه به گزینه‌های پیشرفته‌تر نیاز باشه، ولی برای 95% پروژه‌ها، MAX6675 نوع K کاملاً کفایت می‌کنه.

نحوه اتصال ماژول به آردوینو یا سایر پلتفرم‌ها

اتصال این ماژول واقعاً ساده‌ست. فقط چهار سیم اصلی داره: VCC، GND، SO (داده)، SCK (کلاک) و گاهی CS (انتخاب تراشه).

لیست پین‌ها و نقش هر کدام

• VCC: تغذیه 3.3 یا 5 ولت
• GND: اتصال به زمین
• SO: خروجی داده (Serial Output)
• SCK: ورودی کلاک (Serial Clock)
• CS: فعال‌سازی ماژول (Chip Select)

کاربردهای عملی در صنعت، خانه و آزمایشگاه

سیستم‌های کنترل دمای صنعتی

از کنترل دمای کوره‌های فلزکاری گرفته تا نظارت بر فرآیندهای شیمیایی، ماژول ترموکوپل MAX6675 نوع K می‌تونه چشم هوشمند سیستم باشه.

ربوتیک و پروژه‌های هوشمند خانگی

دلت می‌خواد یه ربات بسازی که بفهمه آیا سطح یه شی داغه یا نه؟ یا یه سیستم کنترل دمای هوشمند برای گلخونه؟ این ماژول دقیقاً همون چیزیه که نیاز داری.

مزایا و محدودیت‌های ماژول MAX6675

چه زمانی از MAX6675 استفاده کنیم و چه زمانی نه؟

✅ استفاده کن وقتی:

• نیاز به دمای بالا (تا 1200°C) داری
• پروژه‌ات نیاز به دقت متوسط داره
• می‌خوای راه‌حلی ارزان و سریع داشته باشی

❌ ازش استفاده نکن وقتی:

• نیاز به دقت زیر ±0.5°C داری
• می‌خوای دماهای زیر −200°C رو اندازه‌گیری کنی
• نیاز به خوانش‌های خیلی سریع (کمتر از 100ms) داری

نکات نصب و راه‌اندازی برای نتیجه‌گیری دقیق

جلوگیری از نویز الکتریکی و سیم‌کشی صحیح

ترموکوپل‌ها سیگنال‌های ضعیفی تولید می‌کنن، پس سیم‌کشی‌شون باید دور از سیم‌های قدرت باشه. از کابل‌های ترموکوپل یا سیم‌های شیلد‌دار استفاده کن و اتصالات رو محکم نگه دار.

خرید هوشمند: به چه چیزهایی در هنگام خرید توجه کنیم؟

• مطمئن شو ماژول اصل باشه (نسخه‌های تقلبی دقت پایینی دارن)
• به نوع ترموکوپل متصل‌شده به ماژول دقت کن (حتماً نوع K باشه)
• بررسی کن که ماژول ولتاژ 5 ولت رو هم ساپورت کنه (بعضی نسخه‌ها فقط 3.3 ولت کار می‌کنن)

جمع‌بندی: چرا این ماژول هنوز ستاره پروژه‌های دماسنجی است؟

ماژول ترموکوپل MAX6675 نوع K ترکیبی از سادگی، قابلیت اطمینان و هزینه پایینه. اگرچه فناوری‌های جدیدی مثل MAX31855 هم وجود دارن، ولی MAX6675 هنوز هم به‌خاطر سازگاری فوق‌العاده با آردوینو و کتابخانه‌های آماده، اولین انتخاب بسیاری از سازندگانه. پس اگر دنبال یه راه‌حل عملی برای اندازه‌گیری دمای بالا هستی، این ماژول رو از دست نده!

پرسش‌های متداول (FAQ)

1. آیا می‌توانم از ترموکوپل‌های نوع دیگر با MAX6675 استفاده کنم؟
خیر. MAX6675 فقط برای ترموکوپل‌های نوع K طراحی شده و استفاده از انواع دیگر منجر به خطا می‌شود.

2. آیا این ماژول با ESP32 سازگار است؟
بله، کاملاً سازگار است. فقط مطمئن شوید ولتاژ منطقی ESP32 (3.3 ولت) با ماژول هماهنگ باشد.

3. دقت واقعی این ماژول در دمای بالا چقدر است؟
در بازه 0 تا 700°C دقت ±2°C و در بالای 700°C تا ±4°C گزارش شده‌است.

4. چرا گاهی دمای خوانده‌شده نوسان دارد؟
معمولاً به دلیل نویز الکتریکی، سیم‌کشی نامناسب یا ترموکوپل معیوب است. از سیم‌های شیلد‌دار و اتصالات محکم استفاده‌کنید.

5. آیا نیاز به کالیبراسیون دستی دارد؟
خیر. MAX6675 به‌صورت داخلی کالیبره‌شده و نیازی به تنظیم دستی ندارد.
