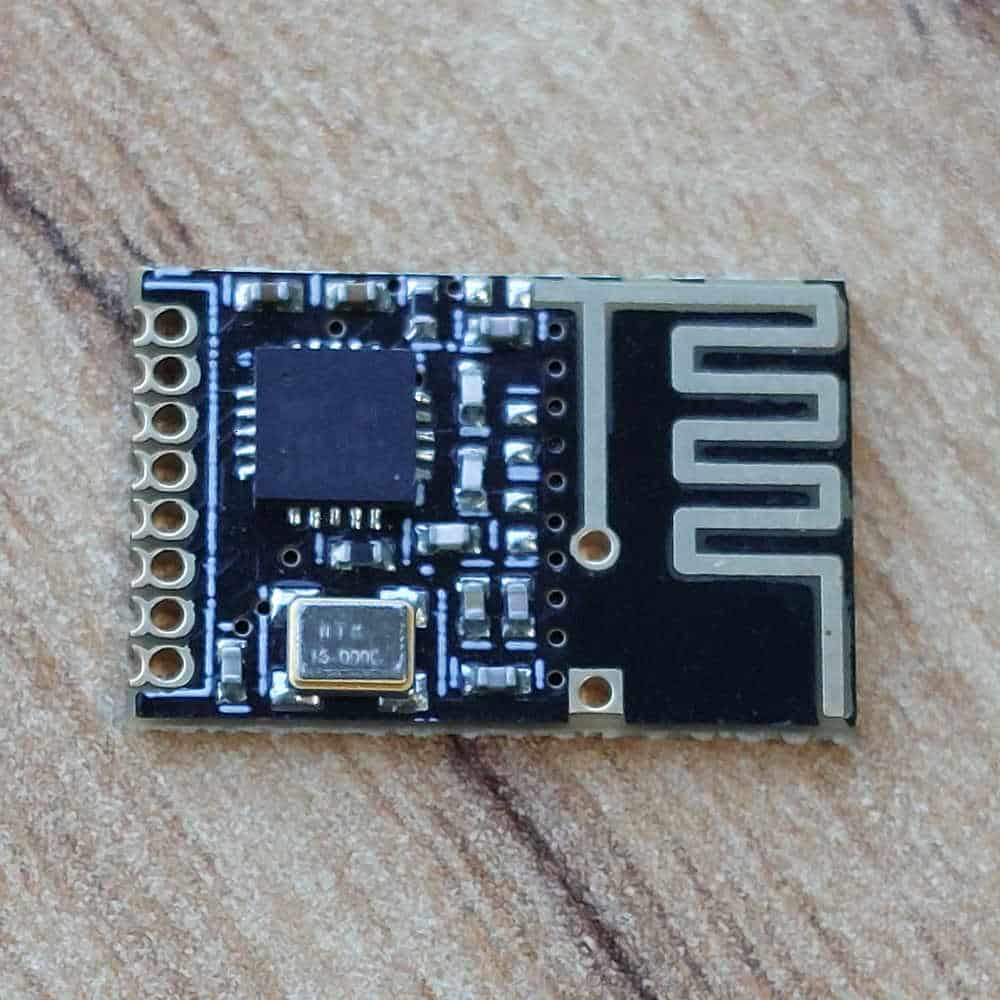

پک جدایِ ما، این محصول «ماژول NRF24L01» است: ماژول فرستنده و گیرنده رادیویی 2.4GHz مناسب برای ارتباط بی‌سیم بین آردوینو و دیگر میکروکنترلرها. این نسخه SMD-DIP طراحی شده تا به‌راحتی در بردبرد و پروژه‌های نمونه‌سازی نصب شود و عملکرد پایدار و کم‌مصرفی ارائه دهد.

ویژگی‌های کلیدی ماژول NRF24L01

• فرکانس کاری 2.4GHz با سرعت انتقال تا 2Mbps.

• مصرف پایین انرژی؛ مناسب نودهای باتری‌دار و IoT.

• رابط SPI برای اتصال سریع به آردوینو و سایر میکروکنترلرها.

• برد عملی حدود 50–100 متر در فضای باز بسته به محیط و آنتن.

• ابعاد کوچک و نصب آسان روی بردبرد یا PCB.

مشخصات فنی ماژول NRF24L01

• ولتاژ کاری: 1.9–3.6 ولت (بهترین عملکرد در 3.3 ولت)

• پروتکل: +GFSK / کانال‌های متعدد (تا 125 کانال)

• حالت انتقال: فرستنده/گیرنده دوطرفه (Transceiver)

• رابط: SPI (MOSI, MISO, SCK, CSN, CE)

• مصرف: تقریباً 12mA در ارسال، کمتر از 1µA در حالت خواب

نحوه اتصال ماژول NRF24L01 به آردوینو

برای راه‌اندازی، پایه‌ها را مطابق جدول زیر متصل کنید:

• VCC → 3.3V

• GND → GND

• CE → D9 (یا هر پین دیجیتال دلخواه)

• CSN → D10

• SCK → D13

• MOSI → D11

• MISO → D12
  نکته: از اتصال مستقیم به 5 ولت خودداری کنید و در صورت لزوم از مبدل سطح منطقی استفاده نمایید.

نکات عملی و بهینه‌سازی عملکرد

• از سیم‌های کوتاه برای کاهش نویز استفاده کنید.

• یک خازن 10µF بین VCC و GND قرار دهید تا پایداری تغذیه افزایش یابد.

• برای برد بیشتر از 100 متر، از نسخه PA+LNA یا آنتن خارجی استفاده کنید.

• از کتابخانه RF24 در Arduino IDE برای پیاده‌سازی سریع بهره ببرید.

پروژه‌ها و کاربردهای پیشنهادی با ماژول NRF24L01

• ایجاد لینک بی‌سیم بین دو آردوینو برای کنترل ربات یا انتقال سنسور.

• شبکه‌های حسگر بی‌سیم کوچک در خانه یا کارگاه.

• ساخت کنترلر بی‌سیم برای پروژه‌های رباتیک و IoT.

عیب‌یابی سریع

• اگر ارتباط برقرار نمی‌شود، اول تغذیه 3.3V و اتصالات SPI را بررسی کن.

• اگر برد کم است، خازن تغذیه و فاصله سیم‌ها را کنترل کن.

• در اتصال ناپایدار، زمین مشترک بین ماژول و کنترلر را بررسی کن.
