ماژول کاهنده DC به DC MP1584: راه‌حل کارآمد برای تأمین برق پایدار در پروژه‌های الکترونیکی

ماژول کاهنده DC به DC با جریان 3 آمپر مدل MP1584 یکی از قدرتمندترین و کاربردی‌ترین ماژول‌های تنظیم‌کننده ولتاژ در بازار است که با استفاده از معماری سوئیچینگ (Buck Converter)، امکان کاهش ولتاژ ورودی به سطح پایین‌تر را با راندمان بالای 95% فراهم می‌کند. این ماژول با توانایی تأمین جریان تا 3 آمپر، ولتاژ ورودی 4.5 تا 28 ولت و ولتاژ خروجی قابل تنظیم از 0.8 تا 23 ولت، گزینه‌ای ایده‌آل برای پروژه‌هایی است که نیاز به توان بالا و مصرف انرژی بهینه دارند — از رزبری پای گرفته تا سیستم‌های خورشیدی کوچک.

ماژول‌های کاهنده ولتاژ (Buck Converter) چیستند و چرا حیاتی‌اند؟

در بسیاری از پروژه‌های الکترونیکی، منبع تغذیه در دسترس (مانند باتری 12 ولت یا آداپتور 24 ولت) با ولتاژ موردنیاز قطعات (مثل 5 ولت برای آردوینو یا 3.3 ولت برای سنسورها) هماهنگی ندارد. رگولاتورهای خطی قدیمی (مثل LM7805) انرژی اضافی را به‌صورت گرما هدر می‌دهند، در حالی که ماژول‌های سوئیچینگ مانند MP1584، انرژی را به‌صورت موثری منتقل می‌کنند و مصرف را به‌حداقل می‌رسانند.

معرفی ماژول MP1584: طراحی قدرتمند با جریان 3 آمپر

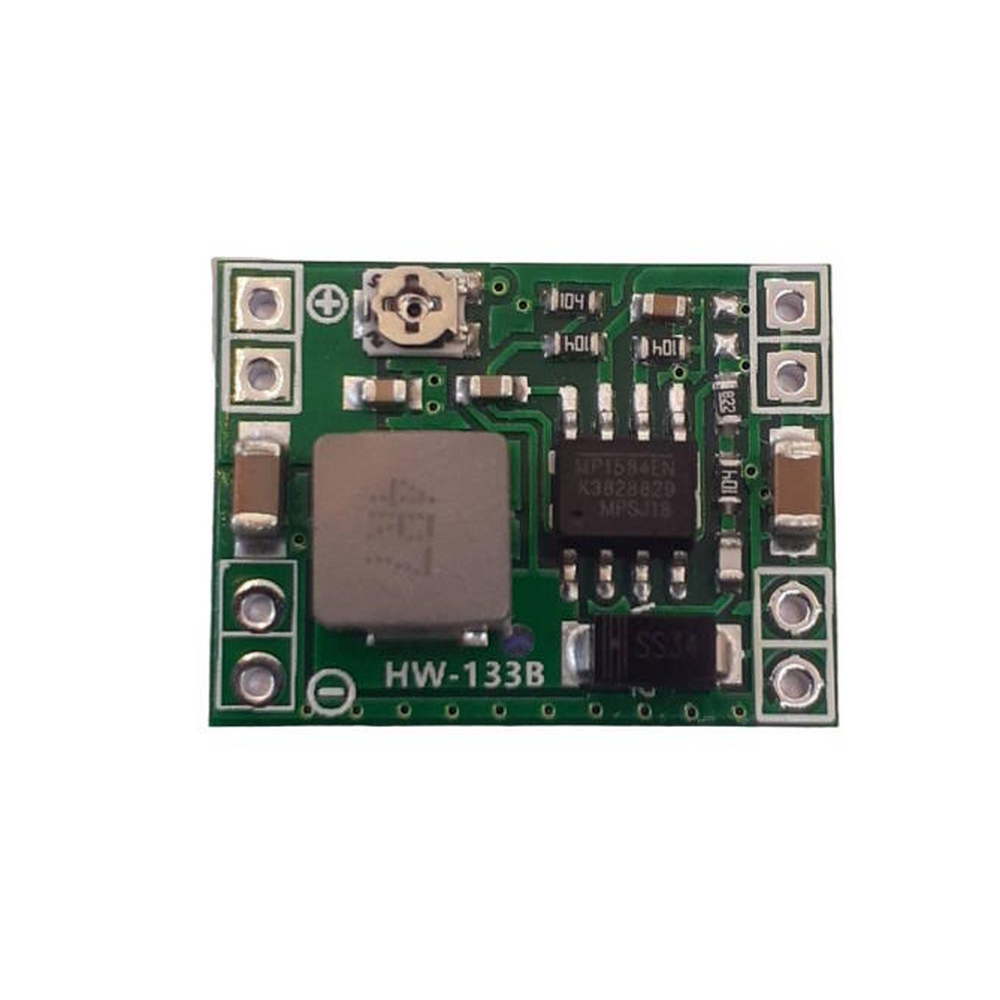

ماژول MP1584 بر پایه تراشه MP1584EN از شرکت Monolithic Power Systems طراحی شده است. این تراشه یک کنترل‌کننده سوئیچینگ سینکرون است که با فرکانس کلیدزنی 1.5 مگاهرتز، امکان استفاده از القاگرهای کوچک و خازن‌های کم‌حجم را فراهم می‌کند. ماژول آماده شامل یک پتانسیومتر تنظیم ولتاژ، دو خازن الکترولیتی ورودی/خروجی و یک القاگر توان است.

مشخصات فنی کلیدی ماژول کاهنده MP1584

• تراشه اصلی: MP1584EN
• نوع مبدل: Buck (کاهنده)
• ولتاژ ورودی: 4.5V تا 28V DC
• ولتاژ خروجی قابل تنظیم: 0.8V تا 23V DC
• جریان خروجی ماکزیمم: 3 آمپر (در شرایط خنک‌کنندگی مناسب)
• فرکانس کلیدزنی: 1.5 مگاهرتز
• راندمان: تا 95% (بسته به ولتاژ و بار)
• محفظه: بدون محافظت داخلی — نیاز به اتصال صحیح
• ابعاد: حدود 35 × 22 میلی‌متر

تراشه MP1584EN: کنترل‌کننده سوئیچینگ با راندمان بالا

این تراشه با استفاده از فرکانس کلیدزنی بالا و کنترل سینکرون، از دیود فلای‌بک جداگانه صرف‌نظر کرده و با یک MOSFET همزمان هر دو عملکرد را انجام می‌دهد. این طراحی، گرمایش را کاهش داده و راندمان را افزایش می‌دهد.

جریان خروجی تا 3 آمپر: توان کافی برای بارهای سنگین

با این جریان، می‌توانید:

• چندین نوار LED 12 ولتی را راه‌اندازی کنید
• موتورهای DC کوچک یا پمپ‌های آب را تغذیه نمایید
• یک رزبری پای 4 همراه با هارد اکسترنال را بدون قطعی تغذیه کنید

⚠️ نکته: در جریان‌های نزدیک به 3 آمپر، استفاده از خنک‌کننده یا فن توصیه می‌شود.

محدوده ولتاژ ورودی 4.5 تا 28 ولت: انعطاف‌پذیری در منابع تغذیه

این ماژول با منابع متنوعی سازگار است:

• باتری‌های لیتیوم 2S تا 6S (7.4V–22.2V)
• آداپتورهای 12V یا 24V صنعتی
• سیستم‌های خورشیدی 12V یا 24V

ولتاژ خروجی قابل تنظیم: 0.8 تا 23 ولت با پتانسیومتر

با چرخاندن پتانسیومتر روی برد، می‌توانید ولتاژ خروجی را به‌صورت پیوسته تنظیم کنید. برای تنظیم دقیق، استفاده از مولتی‌متر دیجیتال در هنگام تنظیم ضروری است.

کاربردهای عملی ماژول کاهنده MP1584 در پروژه‌ها

تغذیه برد‌های رزبری پای، آردوینو و سیستم‌های تعبیه‌شده

• تبدیل 12V خودرو به 5V برای رزبری پای
• تأمین 3.3V ثابت برای سنسورهای حساس در IoT

راه‌اندازی نوار LED، موتورها و پمپ‌های کوچک

• کاهش 24V به 12V برای نوار LED RGB
• تغذیه پمپ‌های آب هوشمند از باتری 18V

سیستم‌های خورشیدی و باتری‌های لیتیوم چندسل

در سیستم‌های خورشیدی با باتری 24V، این ماژول می‌تواند ولتاژ را به 12V برای روشنایی یا شارژ تلفن کاهش دهد.

نحوه تنظیم و استفاده ایمن از ماژول کاهنده MP1584

تنظیم ولتاژ خروجی با ولت‌متر دیجیتال

1. ماژول را به منبع تغذیه وصل کنید.
2. ولت‌متر را به خروجی (OUT+/OUT–) متصل کنید.
3. پتانسیومتر را آرام بچرخانید تا ولتاژ موردنظر تنظیم شود.
4. پس از تنظیم، ولتاژ را تحت بار مجدداً بررسی کنید.

نکات ایمنی: جلوگیری از اتصال معکوس و اضافه‌بار

• قطبیت را حتماً رعایت کنید — اتصال معکوس باعث سوختن فوری IC می‌شود.
• از فیوز یا مدار قطع جریان در ورودی استفاده کنید.
• در کاربردهای بلندمدت با جریان بالا، ماژول را در جایی با تهویه مناسب قرار دهید.

چرا ماژول کاهنده MP1584 نسبت به رگولاتورهای خطی (مثل LM7805) برتر است؟

مقایسه راندمان، گرمایش و مصرف انرژی

در پروژه‌های باتری‌دار، این تفاوت به‌معنای دوبرابر شدن عمر باتری است.

نتیجه‌گیری: کنترل ولتاژ هوشمند با هزینه‌ای بسیار مقرون‌به‌صرفه

ماژول کاهنده DC به DC MP1584 تنها یک ماژول تنظیم ولتاژ نیست؛ بلکه راه‌حلی هوشمند برای مدیریت انرژی در هر پروژه‌ای است. با ترکیب جریان بالا، راندمان عالی و قابلیت تنظیم ولتاژ، این ماژول می‌تواند پایه‌ای محکم برای سیستم‌های پایدار و کارآمد شما باشد.

❓ پرسش‌های متداول (FAQ)

1. آیا می‌توانم خروجی آن را به 3.3 ولت تنظیم کنم؟
بله. این ماژول از 0.8 ولت شروع می‌شود و تنظیم به 3.3V کاملاً ممکن است.

2. چرا ماژول من گرم می‌شود؟
گرمایش در جریان‌های بالا (بیش از 2 آمپر) طبیعی است. برای جلوگیری از آسیب، از تهویه یا فن استفاده کنید.

3. آیا نیاز به برنامه‌نویسی یا میکروکنترلر دارد؟
خیر. این ماژول کاملاً آنالوگ است و تنها با پتانسیومتر تنظیم می‌شود.

4. آیا می‌توانم آن را برای کاهش 36 ولت به 12 ولت استفاده کنم؟
خیر. حداکثر ولتاژ ورودی 28 ولت است. برای ولتاژهای بالاتر، باید از ماژول‌های دیگری مانند XL4015 استفاده کنید.

5. آیا برای تغذیه رزبری پای مناسب است؟
بله. با تنظیم خروجی روی 5.1 ولت و استفاده از منبع 12 ولتی، می‌توانید رزبری پای را به‌صورت پایدار تغذیه کنید.
