ماژول افزاینده ولتاژ MT3608: راه‌حل هوشمند برای افزایش ولتاژ در پروژه‌های DC

ماژول افزاینده ولتاژ MT3608 یکی از پرکاربردترین مبدل‌های DC–DC در پروژه‌های الکترونیکی است که با معماری افزاینده (Boost Converter)، امکان افزایش ولتاژ ورودی به سطح بالاتر را فراهم می‌کند. این ماژول با ولتاژ ورودی 2 تا 24 ولت و ولتاژ خروجی قابل تنظیم تا 28 ولت، همراه با جریان خروجی تا 2 آمپر و راندمانی بالغ بر 92%، انتخابی ایده‌آل برای کاربردهایی است که نیاز به ولتاژ بالاتر از منبع تغذیه موجود دارند — از تغذیه نوار LED تا راه‌اندازی موتورهای کوچک.

ماژول‌های تقویت‌کننده ولتاژ چیستند و چرا در الکترونیک ضروری‌اند؟

در بسیاری از پروژه‌های الکترونیکی، منبع تغذیه در دسترس (مانند باتری لیتیوم 3.7 ولت یا پورت USB با 5 ولت) کافی نیست تا قطعاتی مانند رله 12 ولت، پمپ آب 12 ولت یا نوار LED 24 ولت را راه‌اندازی کند. در چنین شرایطی، ماژول افزاینده ولتاژ وظیفه دارد ولتاژ را بدون نیاز به منبع تغذیه جدید، به سطح موردنیاز ارتقا دهد.

معرفی ماژول افزاینده ولتاژ MT3608: کوچک، کارآمد و قابل تنظیم

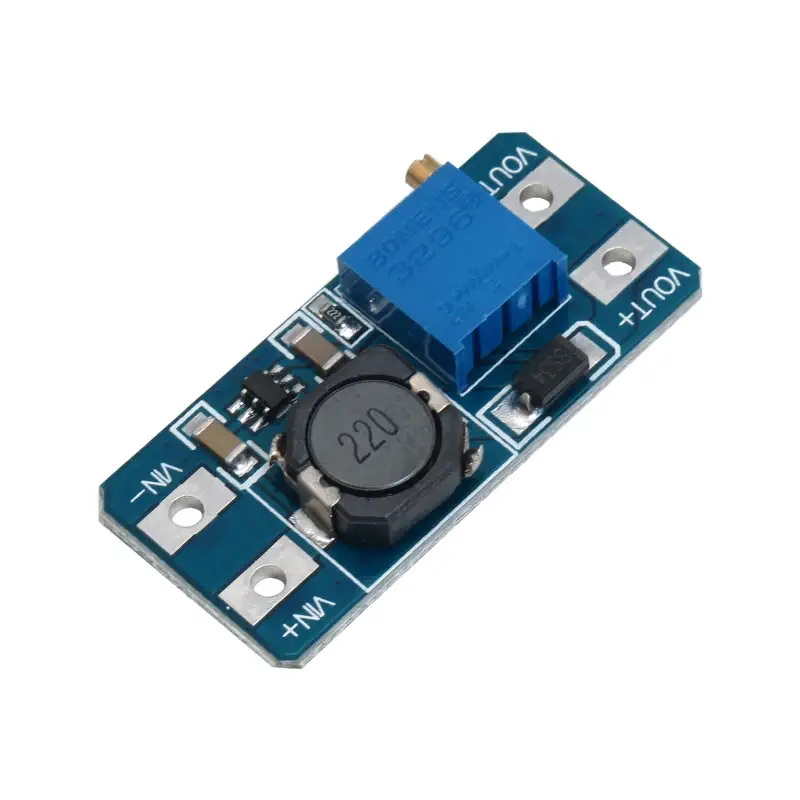

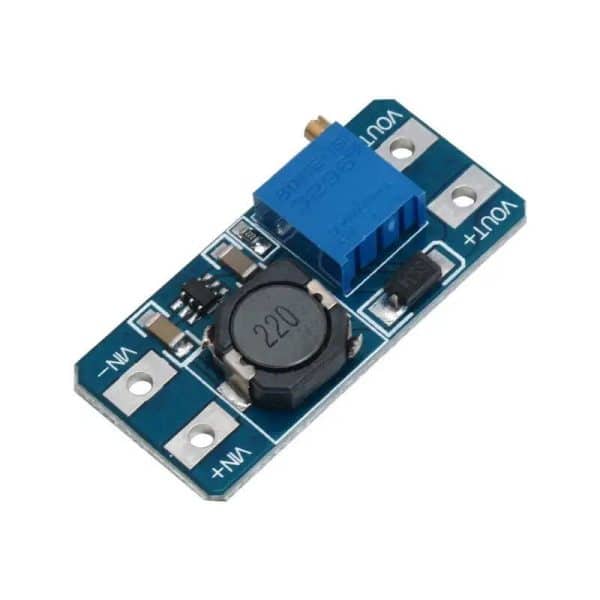

ماژول MT3608 بر پایه تراشه هم‌نام MT3608 از شرکت Xinghui Electronics طراحی شده است. این ماژول با ابعاد کوچک (حدود 2.5 × 1.5 سانتی‌متر)، دارای یک پتانسیومتر تنظیم ولتاژ، دو پین ورودی (IN+/IN–) و دو پین خروجی (OUT+/OUT–) است و از طراحی Switching با فرکانس کلیدزنی بالا (1.2 مگاهرتز) بهره می‌برد که باعث کاهش اندازه القاگر و افزایش راندمان شده است.

مشخصات فنی کلیدی ماژول افزاینده ولتاژ MT3608

• تراشه پردازشی: MT3608
• ولتاژ ورودی: 2V تا 24V DC
• ولتاژ خروجی: قابل تنظیم از 5V تا 28V DC
• جریان خروجی مجاز: تا 2A (بسته به تفاوت ولتاژ ورودی و خروجی)
• فرکانس کلیدزنی: 1.2 مگاهرتز
• راندمان: تا 92% (بسته به بار و ولتاژ)
• نوع مبدل: Boost (افزاینده)
• محافظت‌ها: بدون محافظت داخلی — نیاز به اتصال صحیح دارد

ولتاژ ورودی 2 تا 24 ولت: سازگاری گسترده با منابع تغذیه مختلف

این ماژول می‌تواند از منابع متنوعی تغذیه شود:

• باتری‌های لیتیوم یک‌سل (3.7V)
• پاور بانک‌ها (5V)
• آداپتورهای 9V یا 12V
• سیستم‌های خورشیدی کوچک (6V–18V)

ولتاژ خروجی قابل تنظیم تا 28 ولت

با چرخاندن پتانسیومتر روی برد، می‌توانید ولتاژ خروجی را به‌صورت پیوسته تنظیم کنید. برای تنظیم دقیق، پیشنهاد می‌شود از یک مولتی‌متر دیجیتال استفاده کنید و همزمان با چرخاندن پتانسیومتر، ولتاژ خروجی را اندازه‌گیری نمایید.

جریان خروجی تا 2 آمپر: کارایی بالا برای بارهای متوسط

هرچند ماژول ادعای جریان 2 آمپری دارد، اما در عمل این عدد به تفاوت ولتاژ ورودی و خروجی بستگی دارد. به‌عنوان مثال:

• از 5V به 12V: حداکثر جریان ≈ 0.8A
• از 12V به 24V: حداکثر جریان ≈ 0.6A
  برای بارهای سنگین، استفاده از خنک‌کننده یا فن توصیه می‌شود.

راندمان بالا (تا 92%) و مصرف انرژی بهینه

برخلاف رگولاتورهای خطی که انرژی اضافی را به صورت گرما هدر می‌دهند، ماژول MT3608 با معماری Switching، انرژی را به‌صورت موثری انتقال می‌دهد. این ویژگی، آن را برای سیستم‌های باتری‌دار بسیار مناسب می‌کند.

کاربردهای عملی ماژول افزاینده ولتاژ MT3608

تغذیه ماژول‌های 12V یا 24V از باتری‌های لیتیوم یا USB

مثلاً برای راه‌اندازی یک رله 12 ولتی با استفاده از یک باتری لیتیوم 3.7 ولت، کافی است از MT3608 به‌عنوان مبدل استفاده کنید.

راه‌اندازی پمپ‌های کوچک، موتورها و نوار LED در پروژه‌های DIY

بسیاری از نوارهای LED RGB نیاز به 12 یا 24 ولت دارند. با این ماژول، می‌توانید آن‌ها را مستقیماً از پاور بانک 5 ولتی راه‌اندازی کنید.

استفاده در سیستم‌های خورشیدی کوچک و ذخیره‌سازهای انرژی

در سیستم‌های خورشیدی با باتری 6V، این ماژول می‌تواند ولتاژ را به 12V برای شارژ تلفن یا روشنایی افزایش دهد.

نحوه تنظیم ولتاژ خروجی با پتانسیومتر

1. ماژول را به منبع تغذیه وصل کنید.
2. ولت‌متر را به خروجی (OUT+ و OUT–) متصل کنید.
3. پتانسیومتر را به‌آرامی بچرخانید تا ولتاژ موردنظر تنظیم شود.
4. پس از تنظیم، ولتاژ را بدون بار و با بار مجدداً بررسی کنید.

اتصال ایمن به منبع و بار: نکات فنی حیاتی

• قطبیت را رعایت کنید — اتصال معکوس باعث سوختن فوری ماژول می‌شود.
• از خازن فیلتر در ورودی و خروجی استفاده کنید (مثلاً 100 میکروفاراد) تا نویز کاهش یابد.
• برای بارهای القایی (مانند موتور یا رله)، از دیود فلای‌بک استفاده نمایید.

محافظت در برابر اتصال معکوس و اضافه‌بار

ماژول MT3608 فاقد مدار محافظت در برابر اتصال معکوس است. بنابراین، حتماً قبل از اتصال، قطب‌ها را دوباره بررسی کنید. همچنین، در صورت استفاده طولانی‌مدت با جریان بالا، ممکن است گرمایش قابل توجهی ایجاد شود.

چرا ماژول افزاینده ولتاژ MT3608 نسبت به رگولاتورهای خطی برتر است؟

رگولاتورهای خطی مانند LM7812 تنها ولتاژ را کاهش می‌دهند و برای افزایش ولتاژ بی‌فایده‌اند. حتی در حالت کاهشی، راندمان آن‌ها پایین است. MT3608 در مقابل، انرژی را ذخیره و انتقال می‌دهد، نه اینکه آن را تلف کند.

مقایسه ماژول افزاینده ولتاژ MT3608 با سایر ماژول‌های افزاینده مانند XL6009

• XL6009: ولتاژ ورودی تا 32V، اما راندمان پایین‌تر و گرمایش بیشتر.
• MT3608: ولتاژ خروجی تا 28V، راندمان بالاتر، مناسب‌تر برای ولتاژهای پایین ورودی.
• قیمت MT3608 معمولاً پایین‌تر و دسترسی به آن آسان‌تر است.

نتیجه‌گیری: انعطاف‌پذیری ولتاژ با هزینه‌ای بسیار مقرون‌به‌صرفه

ماژول افزاینده ولتاژ MT3608 تنها یک مبدل نیست؛ بلکه کلیدی برای گسترش افق‌های پروژه‌های شما است. با هزینه‌ای بسیار پایین و عملکردی قابل اعتماد، این ماژول می‌تواند یک باتری 3.7 ولتی را به یک منبع 12 ولتی تبدیل کند و پروژه‌ی شما را از مرحله ایده به واقعیت برساند.

❓ پرسش‌های متداول (FAQ)

1. آیا می‌توانم از MT3608 برای کاهش ولتاژ استفاده کنم؟
خیر. این ماژول فقط افزاینده (Boost) است. برای کاهش ولتاژ، باید از ماژول‌های Buck مانند LM2596 استفاده کنید.

2. چرا خروجی ماژول داغ می‌شود؟
در صورت کشیده شدن جریان نزدیک به حد مجاز یا اختلاف زیاد ولتاژ ورودی و خروجی، گرمایش طبیعی است. برای جلوگیری از آسیب، از خنک‌کننده یا فن استفاده کنید.

3. آیا نیاز به برنامه‌نویسی یا میکروکنترلر دارد؟
خیر. این ماژول کاملاً آنالوگ است و تنها با پتانسیومتر تنظیم می‌شود.

4. آیا می‌توان چند عدد MT3608 را موازی کرد؟
خیر. این ماژول‌ها برای کار موازی طراحی نشده‌اند و ممکن است یکی از آن‌ها بار بیشتری بکشد و بسوزد.

5. آیا برای تغذیه آردوینو مناسب است؟
بله، اما فقط برای ولتاژهای خروجی پایین‌تر از 12 ولت. ورودی VIN آردوینو حداکثر 12 ولت تحمل می‌کند.
