ماژول درایور استپر موتور ULN2003: راه‌اندازی هوشمند موتورهای پله‌ای با هزینه‌ای ناچیز!

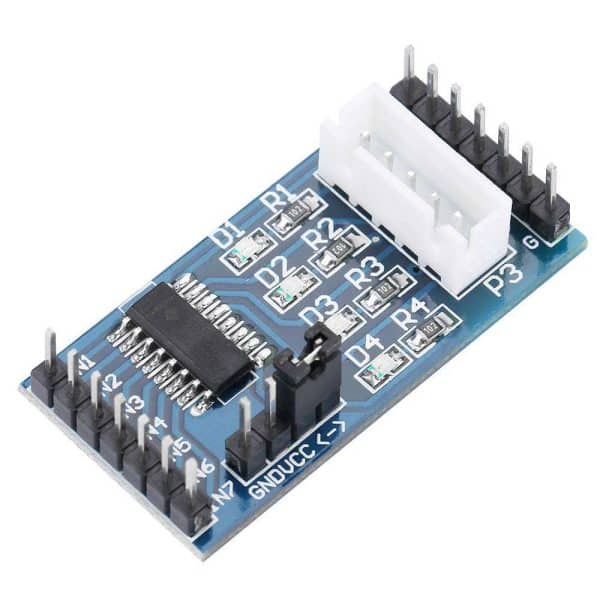

اگر تا به حال سعی کردی یه ماژول درایور استپر موتور ULN2003 رو توی دستت بگیری، حتماً متوجه اون چهار تا چراغ LED رنگی شدی که هر بار که موتور حرکت می‌کنه، مثل یه رقص نوری می‌درخشند! این ماژول کوچولو، قهرمان نامرئی بسیاری از پروژه‌های آردوینوست—چه برای دانش‌آموز، چه مهندس. بدون این درایور، راه‌اندازی موتورهای پله‌ای مثل 28BYJ-48 فقط یه رویا می‌مونه. پس بیا با هم ببینیم چرا این ماژول ساده‌شده، ولی بی‌عیب، هنوز هم ستاره‌ی دنیای DIY و رباتیکه!

ULN2003 چیست و چرا برای استپر موتور ضروری است؟

تصور کن بخوای یه کامیون سنگین رو با یه دوچرخه هل بدی! همین کار رو می‌خوای انجام بدی اگه مستقیماً یه استپر موتور رو به آردوینو وصل کنی. آردوینو جریان کافی برای راه‌اندازی موتور نداره، ولی ماژول درایور استپر موتور ULN2003 مثل یه تقویت‌کننده‌ی قدرتمند، دستور تو رو به‌راحتی به موتور منتقل می‌کنه.

چرا مستقیماً نمی‌توانیم ماژول درایور استپر موتور را به آردوینو وصل کنیم؟

استپر موتورهای رایج مثل 28BYJ-48 به ~100 میلی‌آمپر در هر فاز نیاز دارن، در حالی که پین‌های آردوینو فقط 40 میلی‌آمپر تحمل دارن. اگه موتور رو مستقیم وصل کنی، نه‌تنها موتور حرکت نمی‌کنه، بلکه ممکنه آردوینوتو هم بسوزونی!

ساختار داخلی چیپ ماژول درایور استپر موتور ULN2003 و آرایه دارلینگتون

قلب تپنده‌ی این ماژول، چیپ ULN2003A هست که شامل 7 ترانزیستور دارلینگتون در یک بسته‌بندی واحد می‌شه. این ترانزیستورها مثل سوئیچ‌های برقی قوی عمل می‌کنن و جریان بالای موتور رو بدون آسیب به میکروکنترلر کنترل می‌کنن.

ویژگی‌های کلیدی ماژول درایور استپر موتور ULN2003

این ماژول نه‌تنها ارزونه، بلکه طراحی هوشمندانه‌ای هم داره که کار باهاش رو چند برابر راحت‌تر می‌کنه.

ولتاژ و جریان پشتیبانی‌شده

• ولتاژ ورودی موتور: 5 تا 12 ولت DC
• حداکثر جریان خروجی هر کانال: 500 میلی‌آمپر
• ولتاژ منطقی: 3.3 تا 5 ولت (سازگار با تمام میکروکنترلرها)

پین‌های ورودی، خروجی و تغذیه

• IN1 تا IN4: ورودی سیگنال کنترل از آردوینو
• OUT1 تا OUT4: خروجی به سیم‌های موتور
• VCC: تغذیه موتور (5-12 ولت)
• GND: اشتراکی برای موتور و کنترلر
• 5V: خروجی ولتاژ منظم (اختیاری، برای تغذیه آردوینو از همان منبع)

چرا این ماژول درایور استپر موتور برای پروژه‌های آموزشی عالی است؟

چون یادگیری باید بدون ترس از سوختن قطعات باشه! ULN2003 با قیمتی زیر 20 هزار تومان، فضایی امن برای آزمایش فراهم می‌کنه.

قیمت بسیار پایین و در دسترس‌بودن

در ایران و جهان، این ماژول یکی از پرفرود‌ترین قطعات الکترونیکی‌ست. پیدا کردنش سخت نیست و هزینه‌اش مثل یه نوشیدنی گازداره!

سازگاری کامل با آردوینو و میکروکنترلرها

فقط چهار پین دیجیتال از آردوینو نیاز داری. حتی کتابخانه‌های آماده مثل Stepper.h یا AccelStepper هم باهاش کار می‌کنن.

کاربردهای واقعی در رباتیک، CNC و اتوماسیون

سیستم‌های کنترل موقعیت زاویه‌ای

می‌خوای یه سنسور رو دقیقاً 45 درجه بچرخونی؟ یا یه آنتن رو دنبال ماهواره کنه؟ همین ماژول با دقت پله‌به‌پله، کار رو تموم می‌کنه.

ساخت ربات دستی یا دوربین چرخان

از ربات‌های آموزشی گرفته تا سیستم‌های نظارتی خانگی، ULN2003 پایه‌ی حرکت هوشمنده.

نحوه اتصال به آردوینو و کد نمونه

لیست پین‌ها و نقش هر یک

• آردوینو D8 → IN1
• آردوینو D9 → IN2
• آردوینو D10 → IN3
• آردوینو D11 → IN4
• VCC ماژول → 5V منبع خارجی
• GND مشترک بین آردوینو و منبع

تفاوت ماژول درایور استپر موتورULN2003 با درایورهای پیشرفته مثل A4988

ULN2003 برای موتورهای Unipolar (مثل 28BYJ-48) طراحی شده، در حالی که A4988 برای موتورهای Bipolar (مثل NEMA17) مناسبه.

چه زمانی از ULN2003 استفاده کنیم و چه زمانی نه؟

✅ استفاده کن وقتی:

• موتورت 28BYJ-48 یا مشابه unipolar هست
• نیاز به سرعت بالا نداری
• پروژه آموزشی یا سبکه

❌ استفاده نکن وقتی:

• می‌خوای گشتاور بالا یا سرعت زیاد داشته باشی
• از موتور NEMA استفاده می‌کنی

نکات نصب و جلوگیری از سوختن ماژول

استفاده از منبع تغذیه جداگانه برای موتور

هرگز از خروجی 5V آردوینو برای تغذیه موتور استفاده نکن! یه آداپتور 5V/1A جداگانه بذار. این کار نه‌تنها موتور رو قوی‌تر می‌کنه، بلکه آردوینو رو هم نجات می‌ده.

خرید امن: چطور یک ماژول درایور استپر موتور ULN2003 اصل تشخیص دهیم؟

• روی چیپ، نوشته ULN2003A یا ULN2003D1 دیده بشه
• چراغ‌های LED هنگام فعالیت یکی‌یکی روشن بشن
• فیبر برد سفید یا آبی با کیفیت باشه، نه سیاه و شکننده

جمع‌بندی: کوچک، ارزان، ولی بی‌نقص برای پروژه‌های آغازین!

ماژول درایور استپر موتور ULN2003 شاید قدیمی باشه، اما هنوز هم بهترین دوست دانش‌آموز‌ها و سازندگان مبتدی‌ست. سادگی، قیمت پایین، نصب آسان و بازخورد بصری (چراغ‌های LED) اون رو به یه ابزار آموزشی بی‌نظیر تبدیل کرده. پس اگر دنبال راهی برای ورود به دنیای موتورهای کنترل‌شده هستی، این ماژول رو از دست نده!

پرسش‌های متداول (FAQ)

1. آیا می‌توانم دو موتور را با یک ماژول ULN2003 کنترل کنم؟
خیر. هر ماژول فقط یک موتور 4 فاز را پشتیبانی می‌کند.

2. چرا موتورم داغ می‌کند؟
احتمالاً ولتاژ بیش از 12 ولت اعمال کرده‌اید یا موتور در حالت ثابت جریان کامل می‌کشد. ولتاژ را به 5–9 ولت کاهش دهید.

3. آیا این ماژول برای موتور NEMA17 مناسب است؟
نه. NEMA17 یک موتور Bipolar است و به درایورهایی مانند A4988 نیاز دارد.

4. چرا چراغ‌های LED همزمان روشن می‌شوند؟
احتمالاً ترتیب سیم‌های موتور اشتباه است. سیم‌ها را بر اساس رنگ یا تست مقاومت مرتب کنید.

5. آیا نیاز به خنک‌کننده دارد؟
در استفاده معمولی خیر، اما در کارکرد طولانی‌مدت یا با ولتاژ بالا، یک هیت‌سینک کوچک توصیه می‌شود.
