ماژول شارژر وایرلس 15W

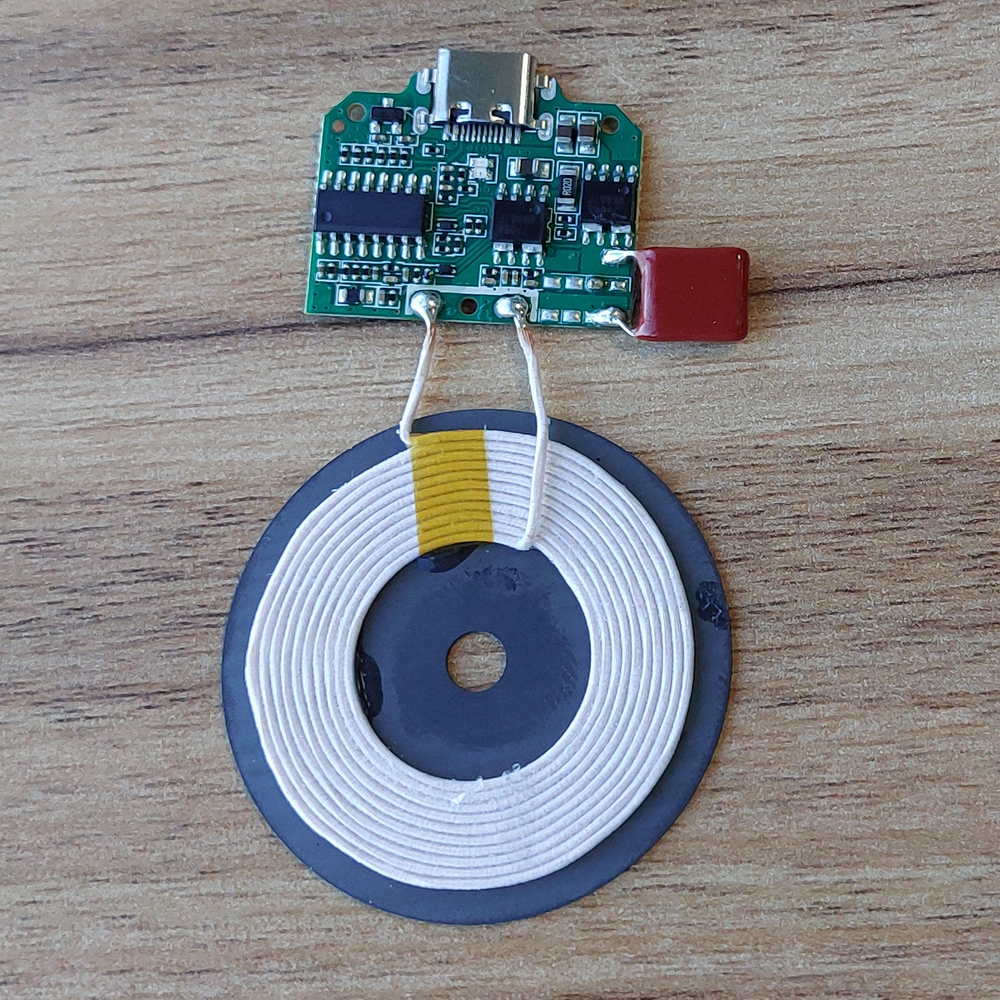

ماژول شارژر وایرلس 15W یک فرستندهٔ شارژ بی‌سیم کوچک است که با ورودی Type-C و صفحهٔ کویل 45 میلی‌متری عرضه می‌شود. این ماژول برای پروژه‌های نمونه‌سازی، شارژرهای رومیزی و دستگاه‌های تعبیه‌شده طراحی شده و با استاندارد Qi و پروتکل‌های فست شارژ محبوب سازگاری دارد.

ویژگی‌های کلیدی ماژول شارژر وایرلس 15W

• خروجی چندگانه: پشتیبانی از حالت‌های شارژ 5W / 7.5W / 10W / 15W که به‌صورت هوشمند تشخیص داده می‌شوند.

• ورودی Type-C: نصب و راه‌اندازی ساده با کابل USB-C و امکان تغذیه از شارژرهای معمولی.

• پشتیبانی استاندارد Qi و WPC v1.2.3 و پشتیبانی از فست‌شارژ برخی برندها (مانند Samsung و مدل‌های iPhone X/8/8P).

• فاصله تشخیص: عملکرد پایدار در فاصلهٔ کمتر از 8 میلی‌متر بین کویل فرستنده و گیرنده.

• راندمان مناسب: راندمان عملیاتی در محدودهٔ حدود 75–85٪.پ

مشخصات فنی مهم

ولتاژ و جریان ورودی

• ورودی پیشنهادی: 5V-2A / 9V-1.67A / 12V-1.5A — منبع تغذیه مناسب انتخاب کنید تا حالت 15W قابل دستیابی باشد.

 ولتاژ و جریان خروجی

• خروجی‌های متناسب با حالت: نمونه‌هایی مانند 5V-1A، 9V-1.1A و 12V-1.25–1.5A قابل مشاهده هستند؛ ماژول توانایی تنظیم خودکار خروجی را بر اساس دستگاه گیرنده ارائه می‌دهد.

 ابعاد کویل و PCB

• قطر کویل: 45 میلی‌متر؛ اندازه PCB کوچک و مناسب برای قرارگیری در طراحی‌های فشرده.

نحوه اتصال ماژول شارژر وایرلس 15W

• کابل Type-C را به ورودی ماژول وصل کنید و ماژول را به منبع تغذیه مناسب متصل کنید.

• صفحه کویل را در محل مورد نظر قرار دهید تا فاصله تا گیرنده کمتر از 8 میلی‌متر بماند و کویل‌ها هم‌محور شوند.

• پس از اتصال منبع تغذیه، ماژول توان مناسب را تشخیص می‌دهد و شارژ را آغاز می‌کند.

نکات عملی و توصیه‌های ایمنی برای ماژول شارژر بی‌سیم

• از منبع تغذیه‌ای استفاده کنید که جریان و ولتاژ لازم برای حالت 15W را فراهم کند.

• از نصب در محیط‌های مرطوب یا دمای بالا خودداری کنید؛ گرمای زیاد ممکن است راندمان را کاهش دهد.

• برای محصول نهایی، فاصله ایمنی و محافظت EMI را در طراحی در نظر بگیرید تا تداخل الکترومغناطیسی کاهش یابد.

• هنگام استفاده طولانی‌مدت عملکرد و دما را در نمونه‌های اولیه تست کنید.

 کاربردها و پروژه‌های پیشنهادی با ماژول شارژر وایرلس 15W

• ساخت شارژر وایرلس رومیزی یا استند نگهدارنده موبایل.

• افزودن قابلیت شارژ بی‌سیم به پاوربانک‌ها یا پایه‌های لوازم جانبی.

• نمونه‌سازی محصولاتی که نیاز به شارژ بی‌سیم دارند.

• آموزش در دوره‌های الکترونیک و IoT درباره انتقال توان القایی.

 عیب‌یابی سریع ماژول شارژر وایرلس 15W

• دستگاه گیرنده شارژ نمی‌شود: کویل را روی نقطه مناسب قرار دهید و فاصله را بررسی کنید.

• توان کمتر از انتظار است: منبع تغذیه و کابل Type-C را کنترل کنید؛ ممکن است جریان ورودی ناکافی باشد.

• ماژول گرم می‌شود: تهویه را افزایش دهید و از قرار دادن بار دائمی روی حداکثر توان خودداری کنید.

 پرسش‌های متداول (FAQ)

آیا این ماژول با همه گوشی‌های دارای شارژ بی‌سیم سازگار است؟
این ماژول از استاندارد Qi پشتیبانی می‌کند و با بیشتر گوشی‌های دارای شارژ بی‌سیم سازگار است؛ برای فست‌شارژ برخی مدل‌ها بررسی تطابق پروتکل پیشنهاد می‌شود.

آیا می‌توان از پاوربانک برای تغذیه استفاده کرد؟
بله، در صورتی که پاوربانک خروجی‌های ولتاژ و جریان کافی (مثلاً 9V/1.67A یا 12V/1.5A) داشته باشد.

فاصلهٔ مناسب بین کویل فرستنده و گیرنده چقدر است؟
برای عملکرد مطلوب فاصله کمتر از 8 میلی‌متر را حفظ کنید.
