آموزش کامل کار با ترموستات دیجیتال XH-W3001

ترموستات دیجیتال XH-W3001 یکی از محبوب‌ترین ماژول‌های کنترل دما در بازار است که با قیمت مناسب، نصب آسان و قابلیت اعتماد بالا، در پروژه‌های مختلف گرمایشی و سرمایشی مثل گلخانه‌ها، دستگاه‌های جوجه‌کشی، چیلر، تراریوم و … استفاده می‌شود. در این آموزش، نحوه نصب، تنظیم و استفاده از این ترموستات را به زبان ساده و مرحله‌به‌مرحله یاد می‌گیرید.

ترموستات XH-W3001 از چه اجزایی تشکیل شده؟

• نمایشگر دیجیتال LED: نشان‌دهنده دمای فعلی و تنظیمات.

• دو دکمه کنترل: برای تنظیم دمای موردنظر.

• سنسور NTC: سنسور دمای محیط، با سیم بلند.

• ورودی تغذیه: برای تأمین برق دستگاه.

• خروجی برق: برای اتصال به تجهیزات گرمایشی یا سرمایشی.

طریقه نصب ترموستات XH-W3001 (مدل 220 ولت یا 12/24 ولت DC)

وسایل لازم:

• پیچ‌گوشتی، سیم برق، و در صورت نیاز چسب حرارتی برای ثابت‌کردن سنسور

•

مراحل نصب:

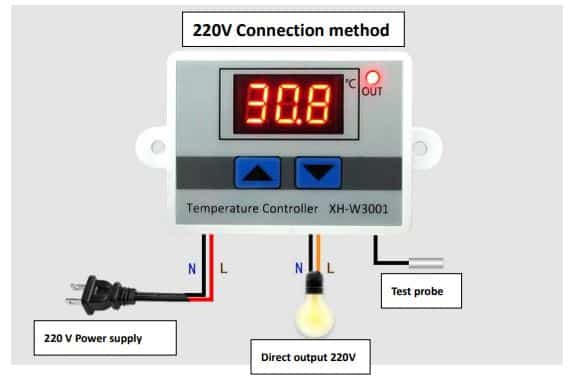

1. تغذیه دستگاه:

   • در مدل‌های 220V، دو سیم قرمز و مشکی را مستقیماً به برق شهری وصل کنید.

   • در مدل‌های 12V یا 24V DC، همین سیم‌ها را به آداپتور متناسب وصل نمایید.

2. اتصال خروجی به تجهیزات:

   • دو سیم خروجی (زرد و مشکی) را به دستگاه سرمایشی یا گرمایشی وصل کنید.

   • توجه: این سیم‌ها مستقیماً ولتاژ تغذیه را منتقل می‌کنند، مثل یک کلید ساده نیستند.

3. نصب سنسور دما:

   • سنسور دو سیمه را در محیط موردنظر ثابت کنید (مثلاً وسط یخچال یا داخل گلخانه).

   • سعی کنید آن را از تابش مستقیم خورشید یا حرارت مستقیم دور نگه دارید.

چطور دمای دلخواه را تنظیم کنیم؟

1. تنظیم دمای روشن شدن رله:

   • دکمه سمت چپ (▲) را نگه دارید تا نمایشگر چشمک بزند.

   • با دکمه‌های ▲ و ▼ دمای شروع را انتخاب کنید.

2. تنظیم دمای خاموش شدن رله:

   • دکمه سمت راست (▼) را نگه دارید تا تنظیم دمای توقف فعال شود.

   • مجدد با دکمه‌ها مقدار را تنظیم کنید.

💡 مثال کاربردی:
اگر بخواهید یک بخاری را توسط ترموستات دیجیتال XH-W3001 بین دمای ۲۰ تا ۲۵ درجه کنترل کنید، دمای شروع را روی ۲۰ و توقف را روی ۲۵ تنظیم کنید.

حالت گرمایشی و سرمایشی چگونه عمل می‌کند؟

• گرمایشی (Heating):
  اگر دمای فعلی کمتر از مقدار تنظیم‌شده باشد، رله فعال شده و بخاری روشن می‌شود.

• سرمایشی (Cooling):
  اگر دمای فعلی بیشتر از مقدار تنظیم‌شده باشد، رله فعال شده و کولر یا فن روشن می‌شود.

✔️ تشخیص این حالت‌ها اتوماتیک است. دستگاه با اختلاف دمای تنظیمی تصمیم می‌گیرد در چه مدی کار کند.

نکات مهم هنگام استفاده از XH-W3001

• ایمنی برق 220 ولت را جدی بگیرید، به‌خصوص هنگام کار با خروجی ماژول.

• سنسور را در جای مناسب نصب کنید تا دمای واقعی محیط را بخواند.

• این ماژول تنظیمات را در حافظه نگه می‌دارد، حتی اگر برق قطع شود.

• ولتاژ خروجی روی سیم‌های زرد و مشکی همان ولتاژ ورودی ماژول است؛ پس دستگاه متصل باید با آن سازگار باشد.

جمع‌بندی

ترموستات XH-W3001 یک ابزار کوچک اما بسیار کاربردی برای مدیریت دمای محیط است. نصب آسان، قیمت اقتصادی، و عملکرد دقیق باعث شده در بین کاربران ایرانی محبوبیت زیادی پیدا کند. اگر دنبال یک کنترلر ساده برای دمای یک محیط کوچک هستید، این ترموستات انتخاب مناسبی برایتان خواهد بود.
