برد آردوینو RF-NANO
برد آردوینو RF-NANO ورژن 3 یک محصول خلاقانه جدید است. RF-NANO یک برد ارتقا یافته از سری NANO است که تراشه اصلی آن ATMEGA328P-MU QFN32 است. کاملاً با برد نانو معمولی سازگار است. این برد به صورت PIN-PIN با Nano V3.0 مشاهبت دارد و کدهای یکسانی را به اشتراک می‌گذارد. RF-Nano-Board یک ماژول NRF24L01 با فرکانس 2.4 گیگاهرتز را با برد Nano v3.0 ادغام می کند که این موضوع کاربری آن را راحت‌تر نموده است و کاربر به سادگی می‌تواند به ویژگی‌های اتصال بی‌سیم دسترسی داشته باشد. مواد و فناوری با کیفیت بالا در ساخت این برد لحاظ شده است. از مواد اولیه PCB با کیفیت بالا و فناوری Immersion Gold استفاده شده است تا مطمئن شویم که هر برد دارای لبه صاف و شکل صحیح مهندسی است.
طراحی با ابعاد بسیار کوچک، راحتی بیشتری را برای استفاده کننده به ارمغان آورده است. اندازه PCB در برد آردوینو RF-NANO تنها 48 میلی متر در 19 میلی متر است، پین‌ها کاملاً با Nano V3.0 سازگار است (بدون نیاز به لحیم کاری). با جایگزینی پورت micro usb به جای پورت USB معمولی علاوه بر کاهش ابعاد، کاربر تجریه کاربری بهتری را تجربه می‌کند. RF-Nano-Board با استفاده از تراشه CH340 به عنوان مبدل UART، می تواند درایورهای هر سه سیستم عامل مک، ویندوز و لینوکس را پشتیبانی کند.
برای شروع به برنامه نویسی با آردوینو RF-NANO کافی است این برد را با یک کابل Micro USB به یک کامپیوتر متصل کنید. این برد از تراشه CH340 به عنوان تراشه درایور بهره می‌برد. این درایور به عنوان USB-TTL و رابط بین کامپیوتر و پردازنده است. این تراشه یک پورت COM مجازی به جهت ارتباط با برد بر روی کامپیوتر شما ایجاد می‌کند. شما به نرم افزار Arduino IDE (یا سایر نرم افزارهای برنامه نویسی که با آردوینو مطابقت دارند) نیاز دارید. آخرین ورژن ارائه شده آن در حال حاضر IDE V2 است که میتوانید از اینجا آن را دانلود نمایید.
برد آردوینو نانو آر اف برد (RF-NANO) دارای 22 پایه ورودی یا خروجی دیجیتال است. علاوه بر آن این برد دارای 8 پایه آنالوگ و یک پورت سریال UART است. تعداد 6 پایه از این مجموعه 12 پایه قابلیت تنظیم به صورت PWM را دارا می‌باشند.

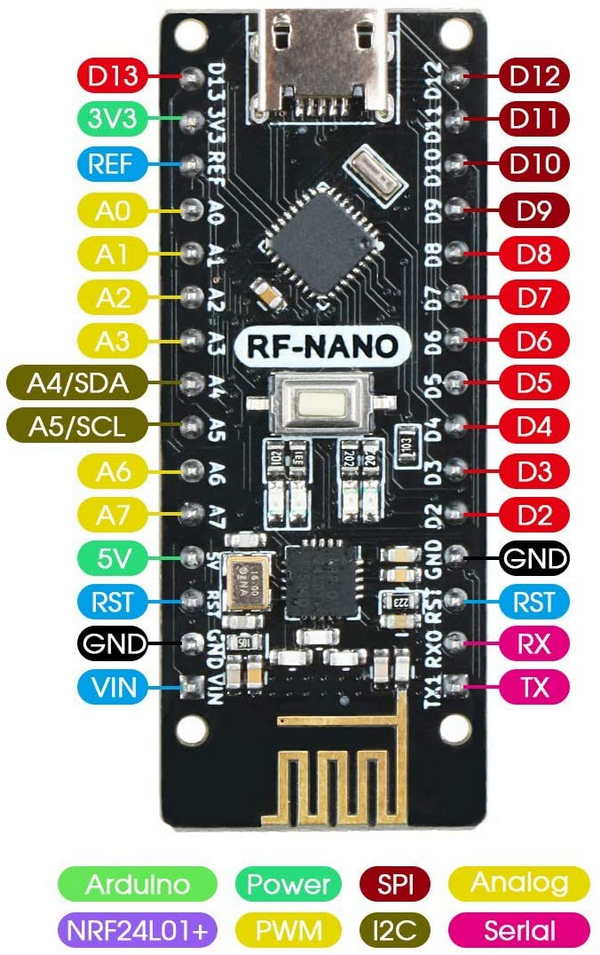

توضیحات بیشتر در مورد پایه‌ها در تصویر زیر آورده شده است.
برای تامین تغذیه برد آردوینو RF-NANO می‌توان از ورودی USB-B یا پین Vin نیز به عنوان تامین کننده ولتاژ و جریان استفاده نمود.
این ماژول بدون کابل ارائه می‌شود.
جهت سفارش تعداد بالا به بخش تماس با ما مراجعه نمایید و درخواست خود را ثبت بفرمایید. کارشناسان فروش ارمغان الکترونیک با شما تماس خواهند گرفت.
