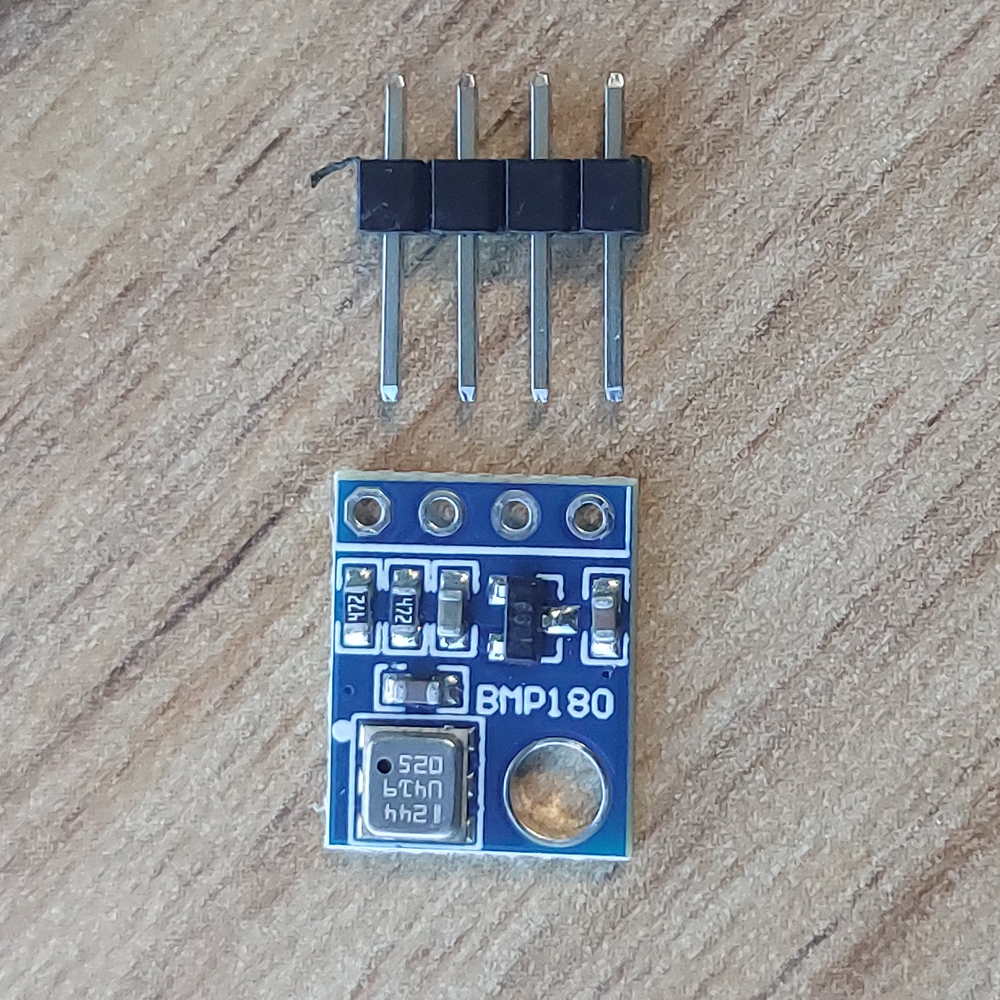

ماژول BMP180 GY-68

ماژول فشارسنج دیجیتال BMP180 GY-68 یک سنسور بارومتریک دیجیتال است که فشار هوا و دمای محیط را با دقت مناسب اندازه‌گیری می‌کند. این ماژول از رابط I2C استفاده می‌کند و اتصال به آردوینو، ESP32 و دیگر میکروکنترلرها را ساده می‌سازد. مصرف پایین و خروجی دیجیتال آن را برای ایستگاه‌های هواشناسی خانگی، لاگرهای محیطی و پروژه‌های باتری‌محور ایده‌آل می‌کند.

 چرا ماژول BMP180 GY-68 مناسب پروژه شماست

• اتصال ساده با I2C: فقط دو سیم (SDA، SCL) برای ارتباط نیاز دارید که راه‌اندازی را سریع می‌کند.

• مصرف بسیار کم: حالت استندبای با مصرف حدود 5 µA برای پروژه‌های باتری‌محور مناسب است.

• دقت و پایداری خوانش: سنسور کالیبره شده‌ و جبران‌سازی دما انجام می‌دهد تا خوانش‌ها قابل‌اتکا باشند.

 مشخصات فنی به‌روز ماژول فشارسنج دیجیتال (خلاصه و آماده نمایش)

محدوده و دقت فشار

• محدوده اندازه‌گیری فشار: 300 تا 1100 hPa.

• رزولوشن/دقت عملی: حدود 0.03 hPa (میزان عملی وابسته به شرایط محیطی و کالیبراسیون).

ولتاژ، رابط و مصرف

• ولتاژ کاری سنسور: VDDA 1.8–3.6V و VDDD 1.62–3.6V — توصیه می‌شود با 3.3V راه‌اندازی شود.

• رابط خروجی: I2C (آدرس پیش‌فرض معمولاً 0x77).

• مصرف استندبای: تقریباً 5 µA.

 فیزیکی و دیگر مشخصات ماژول فشارسنج دیجیتال

• ابعاد تراشه: تقریباً 5 × 5 میلی‌متر (ابعاد ماژول کلی کوچکتر و مناسب ادغام در مدار است).

• شامل کالیبراسیون داخلی و جبران دما برای خوانش خطی‌تر و پایدارتر.

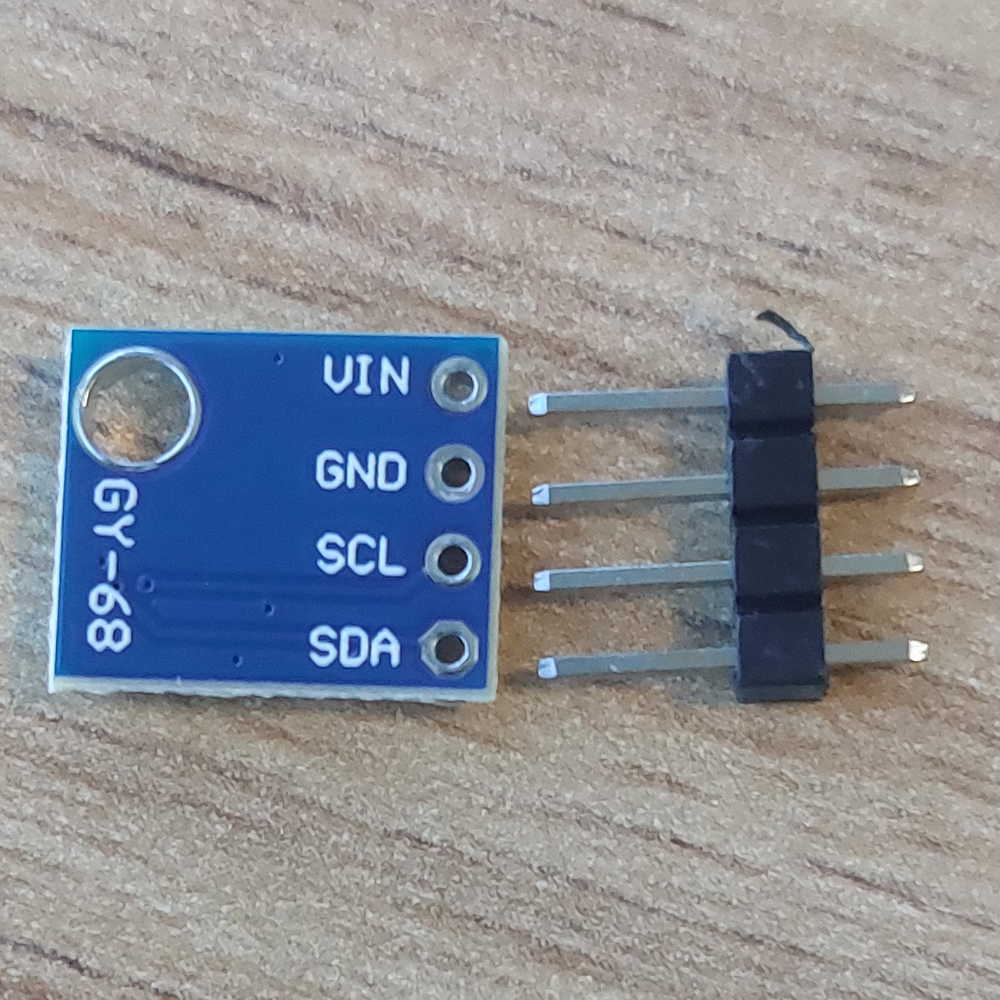

 نحوه اتصال ماژول فشارسنج دیجیتال BMP180 GY-68 به آردوینو (پین ساده)

• VCC → 3.3V (یا منبع تطبیق‌شده روی ماژول)

• GND → GND

• SDA → A4 (یا پین SDA برد شما)

• SCL → A5 (یا پین SCL برد شما)

نکته: اگر برد شما فقط 5V خروجی دارد، از مبدل سطح منطقی یا ماژولی با مدار تطبیق 5V استفاده کنید تا از آسیب جلوگیری شود.

 راه‌اندازی نرم‌افزاری و کتابخانه‌ها

برای شروع در Arduino IDE می‌توانید از کتابخانه‌های شناخته‌شده مانند Adafruit BMP085/BMP180 استفاده کنید: کتابخانه را نصب کنید، اسکیچ نمونه را اجرا کنید و داده‌های فشار و دما را در سریال مانیتور یا نمایشگر مشاهده کنید. برای محاسبه ارتفاع، مقدار فشار مرجع سطح دریا (sea-level pressure) را وارد نمایید تا نتایج دقیق‌تر شوند.

 نکات عملی برای دقت و پایداری خوانش‌ها

• برای محاسبه ارتفاع دقیق‌تر، فشار مرجع محلی را از منابع هواشناسی وارد کنید؛ فشار محلی با تغییرات جوی تغییر می‌کند.

• از خازن بای‌پس (مثلاً 0.1µF) بین VCC و GND برای کاهش نویز تغذیه استفاده کنید.

• کابل‌های I2C را کوتاه نگه دارید و زمین‌ها را مشترک کنید تا اختلال الکترونیکی کاهش یابد.

• در پروژه‌های باتری‌محور، فواصل نمونه‌برداری را افزایش دهید تا مصرف انرژی کاهش پیدا کند.

 پروژه‌ها و کاربردهای پیشنهادی با ماژول فشارسنج دیجیتال

• ایستگاه هواشناسی خانگی با لاگر فشار و دما و نمایش گراف.

• لاگر داده‌های فشار برای تحلیل تغییرات جوی در بازه‌های زمانی طولانی.

• محاسبه تقریبی ارتفاع در پروژه‌های آموزشی مانند پهپادهای آموزشی یا راکت‌های مدل (برای ناوبری دقیق از سنسورهای تخصصی استفاده کنید).

• ادغام در سیستم‌های IoT جهت گزارش وضعیت محیطی به سرور یا داشبورد ابری.

 عیب‌یابی سریع

• ماژول شناسایی نمی‌شود: ابتدا اتصالات SDA/SCL و تغذیه را بررسی کنید و از I2C scanner برای پیدا کردن آدرس (معمولاً 0x77) استفاده کنید.

• داده‌ها ناپایدارند: خازن بای‌پس را بررسی کنید و کابل‌ها را کوتاه نمایید.

• ارتفاع محاسبه‌شده اشتباه است: مقدار فشار مرجع سطح دریا را اصلاح کنید.

 نکات ایمنی و نگهداری

• ماژول را دور از رطوبت مستقیم و گردوغبار نگه دارید.

• از قرار دادن در معرض دماهای فراتر از محدوده توصیه‌شده خودداری کنید؛ دما روی دقت فشار اثر می‌گذارد.

• هنگام لحیم‌کاری از دمای مناسب و زمان کوتاه استفاده کنید تا برد آسیب نبیند.

 پرسش‌های متداول (FAQ)

آیا می‌توان BMP180 را مستقیم به 5 ولت وصل کرد؟
خیر؛ سنسور برای ولتاژ 1.8–3.6V طراحی شده است. برای ارتباط با بردهای 5V از مبدل سطح منطقی یا ماژول با مدار تطبیق استفاده کنید.

آدرس I2C BMP180 چیست؟
آدرس پیش‌فرض معمولاً 0x77 است؛ برای اطمینان از I2C scanner استفاده کنید.

آیا BMP180 برای ناوبری دقیق مناسب است؟
BMP180 می‌تواند ارتفاع تقریبی ارائه دهد اما برای ناوبری یا کاربردهای حرفه‌ای و دقیق بهتر است از سنسورهای سطح بالاتر و کالیبراسیون دقیق استفاده شود.
