ماژول ساعت RTC DS1307: زمان‌سنجی دقیق برای پروژه‌های الکترونیکی

ماژول ساعت RTC DS1307 یکی از پرکاربردترین و مقرون‌به‌صرفه‌ترین ماژول‌های زمان‌سنجی در پروژه‌های الکترونیکی است که با ترکیب دقت قابل قبول، مصرف انرژی بسیار پایین و سادگی در اتصال، گزینه‌ای ایده‌آل برای سیستم‌هایی است که نیاز به نگهداری دقیق زمان دارند — حتی در هنگام قطعی برق. این ماژول بر پایه تراشه DS1307 از شرکت Maxim Integrated طراحی شده و از رابط ارتباطی I2C برای ارتباط با میکروکنترلر استفاده می‌کند. همراه با یک باتری لیتیوم 3 ولت CR2032 به‌عنوان باتری پشتیبان، این ماژول می‌تواند به‌راحتی تاریخ و زمان را برای سال‌ها بدون هیچ‌گونه اختلالی حفظ کند.

ماژول RTC چیست و چرا در سیستم‌های دیجیتال ضروری است؟

RTC مخفف Real-Time Clock (ساعت زمان واقعی) است. برخلاف میکروکنترلرهای معمولی که پس از ریست یا قطع برق، تمام اطلاعات زمانی خود را از دست می‌دهند، ماژول‌های RTC با استفاده از یک کریستال دقیق و باتری پشتیبان، زمان را به‌صورت پیوسته و مستقل از سیستم اصلی دنبال می‌کنند. این ویژگی، آن‌ها را برای کاربردهایی مانند ثبت زمان، زمان‌بندی و گزارش‌گیری ضروری می‌کند.

معرفی ماژول DS1307: ساده، اقتصادی و پرکاربرد

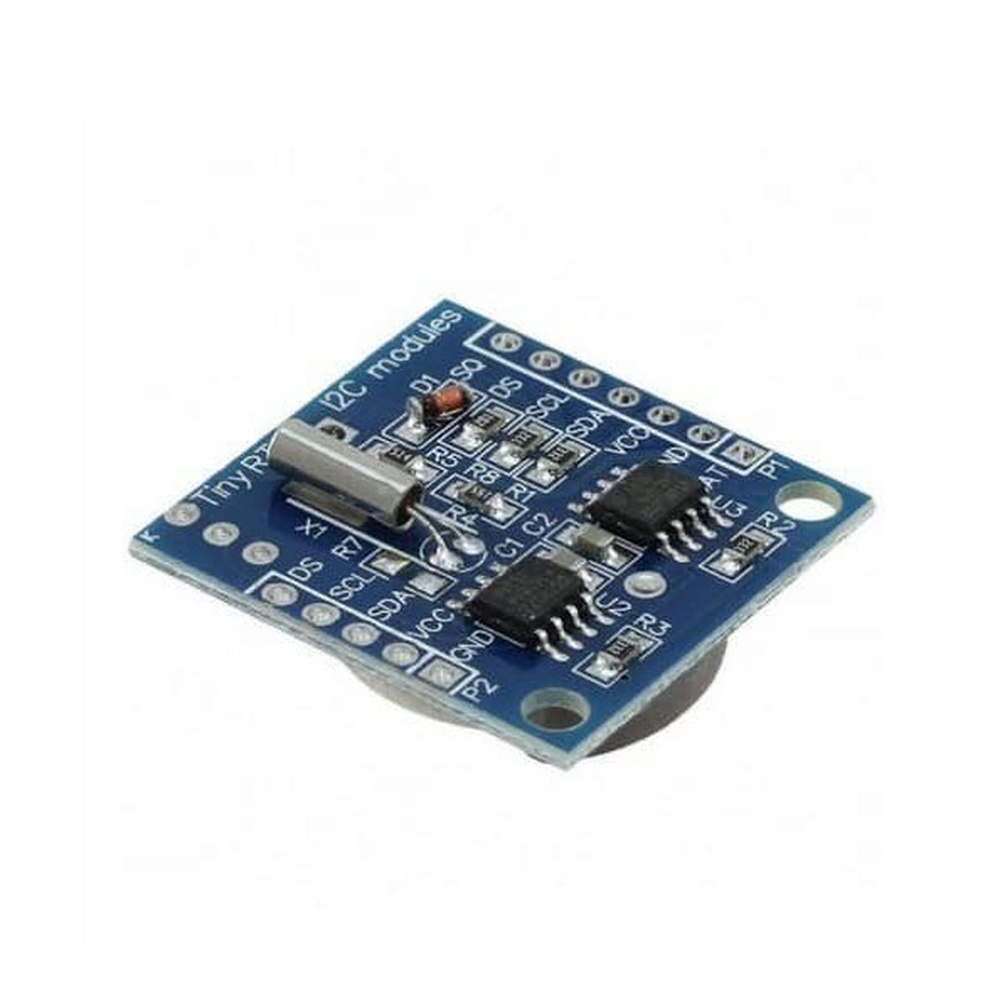

ماژول DS1307 معمولاً شامل سه بخش اصلی است:

• تراشه DS1307

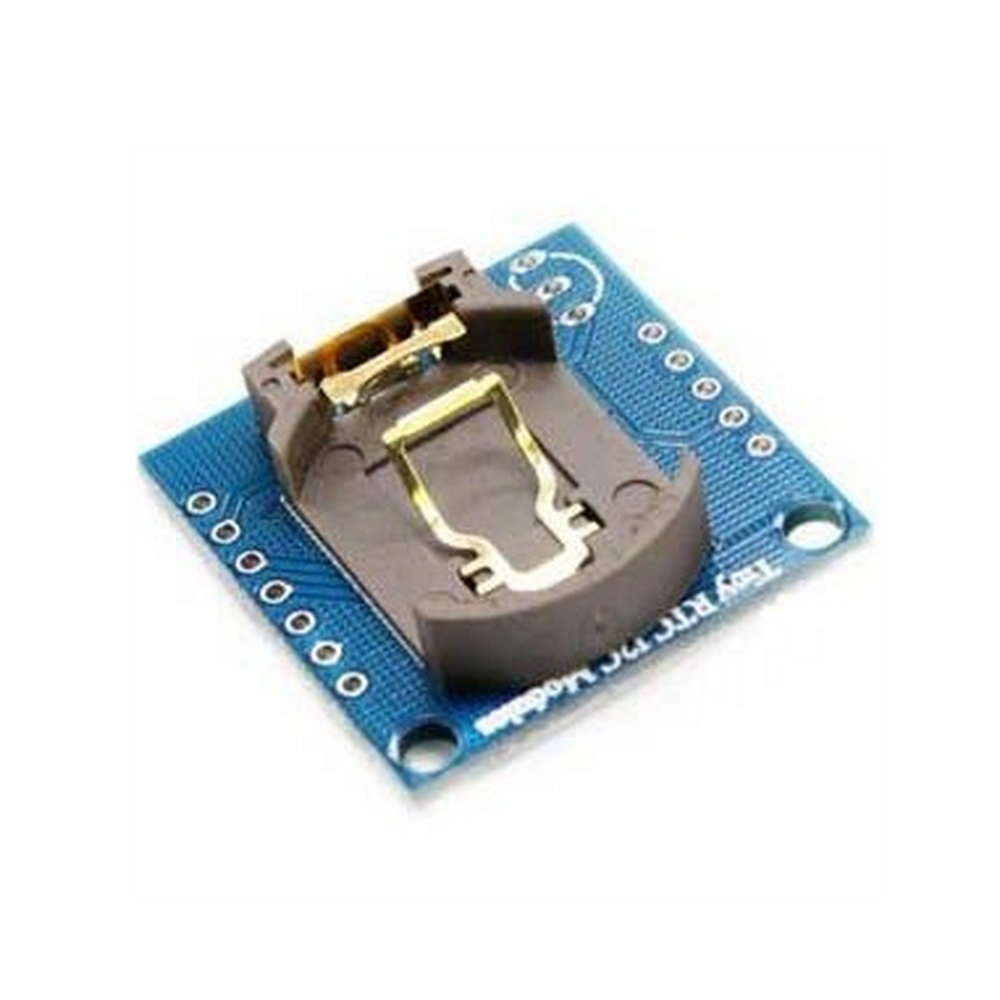

• باتری‌هولدر CR2032 برای باتری 3 ولت
• کریستال 32.768 کیلوهرتز برای نگهداری دقیق زمان

این ماژول با وجود قیمت بسیار پایین، عملکردی قابل اعتماد در پروژه‌های آموزشی، خانگی و حتی صنعتی ارائه می‌دهد.

مشخصات فنی کلیدی ماژول ساعت RTC DS1307

• تراشه اصلی: DS1307
• فرکانس کریستال: 32.768 کیلوهرتز
• رابط ارتباطی: I2C (آدرس دستگاه: 0x68)
• ولتاژ کاری: 5 ولت (سازگار با آردوینو)
• باتری پشتیبان: CR2032 (3 ولت لیتیوم)
• مصرف جریان در باتری: کمتر از 500 نانوآمپر
• قالب زمان: ثانیه، دقیقه، ساعت، روز، تاریخ، ماه، سال (تا سال 2100)
• حافظه کاربری: 56 بایت NVRAM (غیرفرار)
• دقت زمانی: ±2 دقیقه در ماه (در دمای اتاق)

تراشه DS1307: دقیق، کم‌مصرف و مبتنی بر I2C

تراشه DS1307 تنها یک خط داده (SDA) و یک خط کلاک (SCL) برای ارتباط نیاز دارد که اتصال آن را به آردوینو یا سایر میکروکنترلرها بسیار ساده می‌کند. این تراشه می‌تواند تمامی اطلاعات زمانی را در قالب BCD (Binary-Coded Decimal) ذخیره و ارائه دهد.

باتری پشتیبان 3 ولت: حفظ زمان در قطعی برق

با نصب یک باتری CR2032 در هولدر ماژول، حتی اگر سیستم اصلی از برق قطع شود، ماژول به‌طور مستقل زمان را ادامه می‌دهد. با مصرف جریانی کمتر از 0.5 میکروآمپر، یک باتری معمولی می‌تواند تا 10 سال عمر کند.

حافظه 56 بایتی NVRAM: ذخیره‌سازی اطلاعات کاربری

علاوه بر زمان، این ماژول دارای 56 بایت حافظه غیرفرار است که می‌توان برای ذخیره تنظیمات کاربر، کدهای دسترسی یا سایر داده‌های کوچک از آن استفاده کرد.

سازگاری با آردوینو، رزبری پای و سایر میکروکنترلرها

ماژول DS1307 با تمامی پلتفرم‌هایی که از پروتکل I2C پشتیبانی می‌کنند سازگار است:

• آردوینو (Uno, Nano, Mega)
• رزبری پای
• ESP32 / ESP8266
• STM32 و سایر میکروکنترلرهای 32 بیتی

کاربردهای عملی ماژول RTC DS1307

سیستم‌های ثبت زمان (Data Logger) و حضور و غیاب

در دستگاه‌هایی که داده‌های محیطی (مثل دما یا رطوبت) را ضبط می‌کنند، هر رکورد نیاز به برچسب زمانی دارد. DS1307 این امکان را فراهم می‌کند.

دستگاه‌های کنترل زمان‌دار: آبیاری، روشنایی، خاموش‌کننده

• سیستم‌های آبیاری هوشمند که در ساعت 6 صبح فعال می‌شوند
• روشنایی خانه که ساعت 18 به‌طور خودکار روشن می‌شود
• دستگاه‌های خانگی که پس از 2 ساعت کار، خودبه‌خود خاموش می‌شوند

ساعت‌های دیجیتال و تقویم‌های هوشمند خانگی

با اتصال به نمایشگر LCD یا OLED، می‌توانید یک ساعت دیجیتال کامل با تاریخ و منبه بسازید.

نحوه اتصال و راه‌اندازی ماژول DS1307

اتصال به آردوینو از طریق رابط I2C

اتصال به آردوینو Uno یا Nano بسیار ساده است:

• VCC → 5V
• GND → GND
• SDA → A4 (یا پین SDA)
• SCL → A5 (یا پین SCL)

برنامه‌نویسی با کتابخانه RTClib

کتابخانه RTClib از Adafruit، کار با این ماژول را بسیار ساده کرده است. مراحل اولیه:

1. نصب کتابخانه RTClib از طریق Library Manager
2. آپلود کد نمونه برای تنظیم زمان اولیه
3. استفاده از توابع now.hour(), now.day(), now.year() برای دریافت زمان

#include <RTClib.h>
RTC_DS1307 rtc;

void setup() {
rtc.begin();
if (!rtc.isrunning()) {
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
}

چرا DS1307 نسبت به سایر ماژول‌های RTC محبوب است؟

مقایسه با DS3231: دقت بالاتر در مقابل هزینه پایین‌تر

برای اکثر پروژه‌های غیرحساس به دقت بالا (مثل ساعت خانگی یا سیستم آبیاری)، DS1307 گزینه اقتصادی‌تری است.

نتیجه‌گیری: زمان‌سنجی هوشمند با هزینه‌ای بسیار مقرون‌به‌صرفه

ماژول ساعت RTC DS1307 تنها یک قطعه الکترونیکی نیست؛ بلکه راه‌حلی هوشمند برای افزودن هوش زمانی به هر پروژه‌ای است. با هزینه‌ای بسیار پایین، مصرف انرژی ناچیز و سازگاری گسترده، این ماژول می‌تواند پروژه‌های ساده شما را به تجربه‌های هوشمند تبدیل کند.

❓ پرسش‌های متداول (FAQ)

1. آیا نیاز به تنظیم دستی زمان دارد؟
بله. در اولین استفاده، باید زمان را از طریق کد تنظیم کنید. پس از آن، ماژول به‌صورت خودکار آن را حفظ می‌کند.

2. چرا زمان من به‌تدریج جلو یا عقب می‌رود؟
کریستال DS1307 بدون جبران دماست. در دمای بالا یا پایین، دقت آن کاهش می‌یابد. برای دقت بالاتر، از DS3231 استفاده کنید.

3. آیا می‌توانم چند ماژول DS1307 به یک آردوینو وصل کنم؟
خیر. آدرس I2C این تراشه ثابت (0x68) است و قابل تغییر نیست. برای چند RTC، باید از ماژول‌های با آدرس قابل تنظیم استفاده کنید.

4. آیا با ولتاژ 3.3 ولت کار می‌کند؟
معمولاً خیر. DS1307 نیاز به 5 ولت دارد. برای سیستم‌های 3.3 ولتی، DS3231 گزینه بهتری است.

5. چگونه می‌توانم منبه تنظیم کنم؟
DS1307 فاقد خروجی منبه (SQW) قابل برنامه‌ریزی پیشرفته است. برای منبه، بهتر است از DS3231 یا نرم‌افزاری از زمان استفاده کنید.
