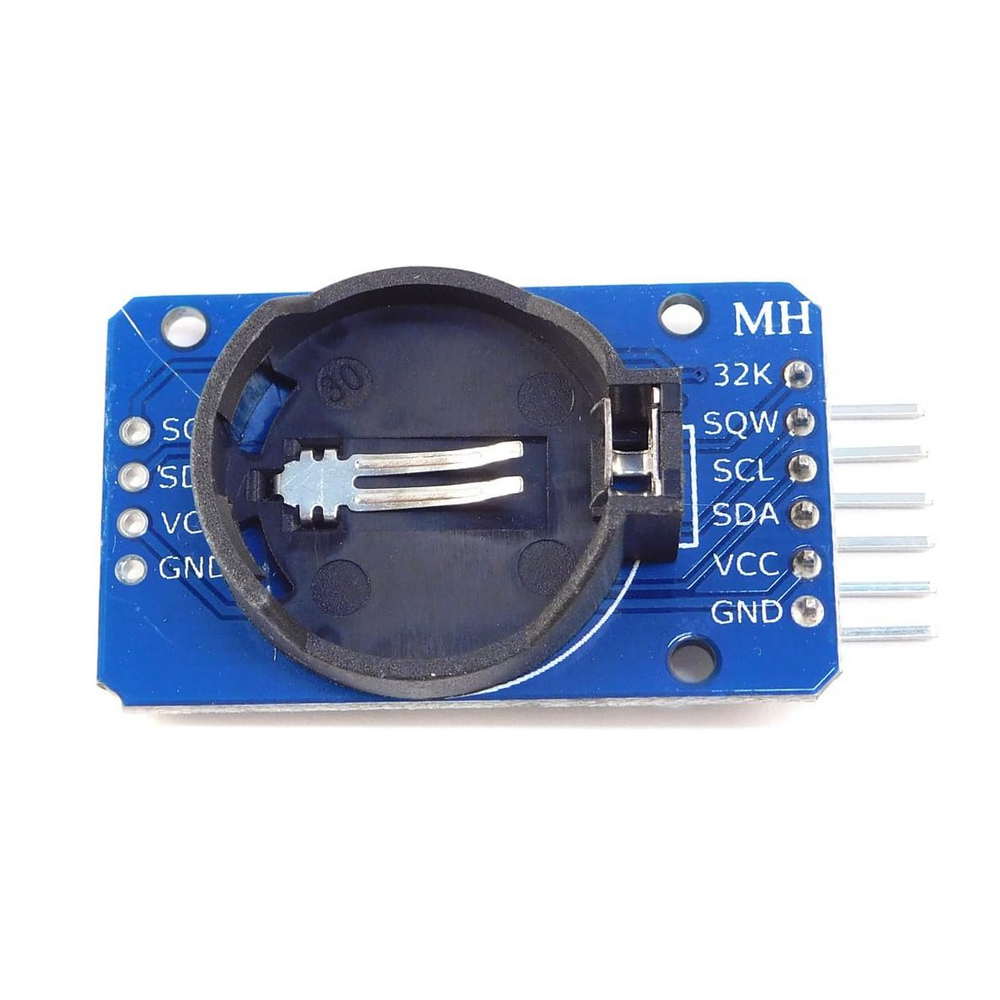

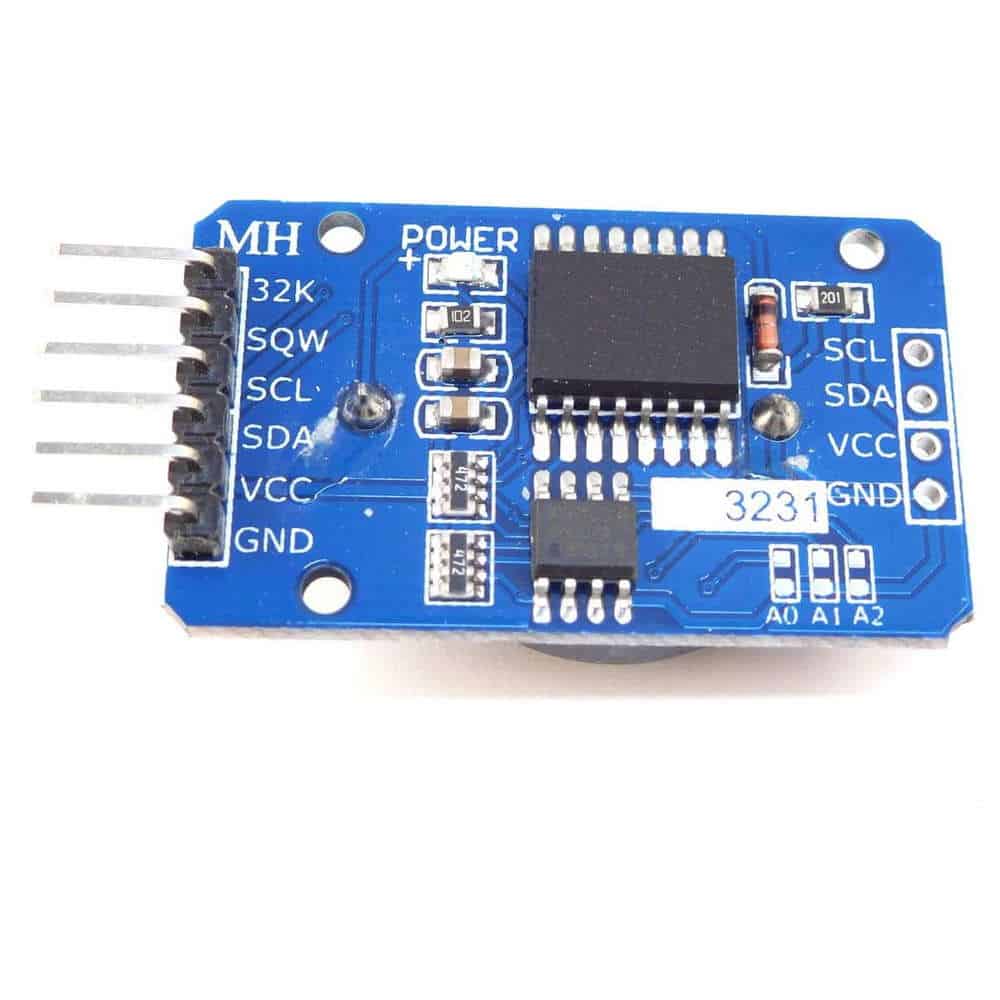

ماژول ساعت DS3231 بدون باتری + EEPROM AT24C32: دقت زمانی و ذخیره‌سازی یکپارچه

ماژول ساعت DS3231 بدون باتری همراه با حافظه EEPROM AT24C32 یکی از پیشرفته‌ترین و کاربردی‌ترین ماژول‌های زمان‌سنجی در پروژه‌های الکترونیکی است که با ترکیب دقت فوق‌العاده بالا، دماسنج داخلی و حافظه غیرفرار 32 کیلوبیتی، گزینه‌ای ایده‌آل برای سیستم‌هایی است که به پایداری بلندمدت و ذخیره‌سازی اطلاعات نیاز دارند. این ماژول با حذف باتری پشتیبان، برای کاربردهایی طراحی شده که منبع تغذیه دائمی دارند — مانند سیستم‌های صنعتی، دستگاه‌های آزمایشگاهی یا پروژه‌های آموزشی تحت نظارت. وجود EEPROM AT24C32 نیز امکان ذخیره‌سازی تنظیمات کاربر، لاگ‌های زمانی یا داده‌های حسگر را بدون نیاز به حافظه جانبی فراهم می‌کند.

چرا ماژول RTC برای پروژه‌های الکترونیکی ضروری است؟

در سیستم‌های دیجیتال، زمان یک مولفه کلیدی برای هماهنگی، ثبت رویدادها و زمان‌بندی هوشمند است. بدون یک ساعت زمان واقعی (RTC)، هر بار که سیستم خاموش یا ریست شود، تمام اطلاعات زمانی از بین می‌رود. ماژول‌های RTC با کریستال دقیق و منبع تغذیه جایگزین، این مشکل را حل می‌کنند — اما در مواردی که باتری مطلوب نیست، ماژول‌های بدون باتری مانند این محصول، راه‌حلی هوشمند ارائه می‌دهند.

معرفی ماژول DS3231 بدون باتری: طراحی انعطاف‌پذیر برای کاربردهای خاص

این ماژول معمولاً شامل سه بخش اصلی است:

• تراشه DS3231 از Maxim Integrated
• حافظه EEPROM AT24C32 (32 کیلوبیت = 4 کیلوبایت)
• کریستال 32.768 کیلوهرتز داخلی (در خود تراشه جاسازی شده)

عدم وجود هولدر باتری، این ماژول را سبک‌تر، کم‌هزینه‌تر و مناسب‌تر برای سیستم‌های با تغذیه دائمی می‌کند.

مشخصات فنی کلیدی ماژول ساعت DS3231

• تراشه اصلی: DS3231SN
• فرکانس کاری: 32.768 کیلوهرتز (کریستال داخلی)
• رابط ارتباطی: I2C (آدرس پیش‌فرض: 0x68)
• ولتاژ کاری: 3.3V یا 5V (سازگار با اکثر میکروکنترلرها)
• دقت زمانی: ±2 دقیقه در سال (با جبران دما)
• دماسنج داخلی: -40°C تا +85°C با دقت ±3°C
• حافظه EEPROM: AT24C32، 32 کیلوبیت (4096 بایت)، آدرس I2C: 0x57
• باتری پشتیبان: ❌ (عدم وجود)
• ابعاد: معمولاً 25 × 15 میلی‌متر

تراشه DS3231: دقت ±2 دقیقه در سال با جبران دمای داخلی

برخلاف DS1307 که دقت آن تحت تأثیر دما قرار می‌گیرد، DS3231 دارای مدار جبران دمای داخلی (Temperature-Compensated Crystal Oscillator – TCXO) است. این ویژگی، دقت آن را در شرایط محیطی مختلف به‌طور چشمگیری افزایش می‌دهد.

EEPROM AT24C32: 32 کیلوبیت حافظه غیرفرار برای ذخیره‌سازی داده

این حافظه مستقل از واحد RTC است و می‌توان از آن برای موارد زیر استفاده کرد:

• ذخیره تنظیمات کاربر (مثل آستانه دما یا زمان منبه)
• ثبت لاگ‌های کوتاه‌مدت (مثل آخرین 100 رویداد)
• نگهداری شناسه دستگاه یا کلیدهای رمزنگاری

داده‌ها پس از قطع برق نیز حفظ می‌شوند، چون EEPROM نیازی به باتری ندارد.

عدم وجود باتری: مناسب برای سیستم‌های با منبع تغذیه دائمی

این طراحی برای کاربردهایی ایده‌آل است که:

• همیشه به برق متصل هستند (مثل سرورهای صنعتی)
• از منبع تغذیه UPS یا باتری مرکزی استفاده می‌کنند
• در محیط‌هایی با دمای بالا کار می‌کنند که باتری‌ها عمر کمی دارند

در چنین سیستم‌هایی، حذف باتری، هزینه و پیچیدگی نگهداری را کاهش می‌دهد.

رابط ارتباطی I2C: سازگاری با آردوینو، STM32 و سایر میکروکنترلرها

ماژول از طریق دو سیم SDA (داده) و SCL (کلاک) با میکروکنترلر ارتباط برقرار می‌کند. این رابط ساده، تنها دو پین از میکروکنترلر را اشغال می‌کند و امکان اتصال همزمان چند دستگاه I2C را فراهم می‌سازد.

کاربردهای عملی ماژول DS3231 بدون باتری

سیستم‌های صنعتی با برق پشتیبان دائمی

در کارخانه‌ها، ماشین‌آلات معمولاً به سیستم‌های UPS یا برق اضطراری متصل هستند. در چنین محیط‌هایی، ماژول بدون باتری کاملاً عملکرد دارد و نیازی به تعویض باتری نیست.

دستگاه‌های آزمایشگاهی و ثبت‌کننده‌های داده ثابت

در دستگاه‌هایی که داده‌های محیطی را 24 ساعته ثبت می‌کنند، دقت زمانی بالا و حافظه EEPROM، امکان همزمان‌سازی دقیق و ذخیره‌سازی محلی را فراهم می‌کند.

پروژه‌های آموزشی با کنترل کامل بر منبع تغذیه

در آموزشگاه‌ها، معلمان می‌توانند با قطع و وصل آگاهانه برق، دانش‌آموزان را با مفاهیم زمان‌سنجی و حافظه غیرفرار آشنا کنند — بدون نگرانی از باتری‌های خراب‌شده.

نحوه اتصال و راه‌اندازی ماژول DS3231

اتصال به آردوینو از طریق پین‌های SDA و SCL

برای آردوینو Uno/Nano:

• VCC → 5V
• GND → GND
• SDA → A4
• SCL → A5

برای برد‌هایی مانند ESP32 یا STM32، پین‌های I2C مربوطه را بررسی کنید.

خواندن/نوشتن داده در EEPROM با کتابخانه Wire

از کتابخانه استاندارد Wire می‌توان برای دسترسی به EEPROM استفاده کرد:

#include <Wire.h>
#define EEPROM_ADDR 0x57

void writeEEPROM(int address, byte data) {
Wire.beginTransmission(EEPROM_ADDR);
Wire.write(address >> 8);
Wire.write(address & 0xFF);
Wire.write(data);
Wire.endTransmission();
delay(5); // زمان نوشتن EEPROM
}



چرا DS3231 نسبت به DS1307 برتر است؟

مقایسه دقت، دماسنج داخلی و امنیت داده

نتیجه‌گیری: زمان‌سنجی حرفه‌ای بدون محدودیت باتری

ماژول ساعت DS3231 بدون باتری + EEPROM AT24C32 تنها یک قطعه زمان‌سنج نیست؛ بلکه راه‌حلی یکپارچه برای پروژه‌های حرفه‌ای است که به دقت بالا، دوام طولانی‌مدت و ذخیره‌سازی محلی نیاز دارند. با حذف باتری، این ماژول هزینه و نگهداری را کاهش داده، اما با حفظ تمام مزایای DS3231، کیفیت را قربانی نکرده است.

❓ پرسش‌های متداول (FAQ)

1. چرا این ماژول باتری ندارد؟
این مدل به‌طور خاص برای سیستم‌هایی طراحی شده که همیشه به منبع تغذیه متصل هستند و نیازی به باتری پشتیبان ندارند.

2. آیا پس از قطع برق، زمان حفظ می‌شود؟
خیر. بدون باتری، زمان پس از قطع برق از بین می‌رود. برای حفظ زمان، باید از مدل‌های دارای باتری استفاده کنید.

3. چگونه زمان را تنظیم کنم؟
با استفاده از کتابخانه‌هایی مانند RTClib در آردوینو، می‌توانید زمان را از کامپیوتر یا به‌صورت دستی تنظیم کنید.

4. آیا EEPROM و RTC همزمان کار می‌کنند؟
بله. هر دو دستگاه روی گذرگاه I2C همزمان فعال هستند و با آدرس‌های متفاوت (0x68 برای RTC، 0x57 برای EEPROM) قابل دسترسی‌اند.

5. آیا با ولتاژ 3.3 ولت کار می‌کند؟
بله. این ماژول با هر دو ولتاژ 3.3V و 5V سازگار است.
