مبدل ولتاژ HLK-PM01 ایزوله: تبدیل ایمن 220 ولت AC به 5 ولت DC برای سیستم‌های هوشمند

مبدل ولتاژ HLK-PM01 ایزوله یکی از حیاتی‌ترین قطعات در طراحی سیستم‌های هوشمند خانگی، صنعتی و توکار است که با تبدیل ولتاژ بالای 220 ولت AC برق شهری به 5 ولت DC ایمن و پایدار، امکان تغذیه مستقیم از برق شبکه را برای میکروکنترلرها، سنسورها و ماژول‌های ارتباطی فراهم می‌کند. این مبدل با قابلیت ایزولاسیون 3000 ولت، جریان خروجی 600 میلی‌آمپر و حفاظت‌های داخلی در برابر اضافه‌بار و اتصال کوتاه، گزینه‌ای ایده‌آل برای پروژه‌هایی است که نیاز به ایمنی بالا، فشردگی فیزیکی و قابلیت اطمینان بلندمدت دارند.

چرا در پروژه‌های هوشمند نیاز به مبدل ایزوله داریم؟

استفاده از آداپتورهای خارجی یا مبدل‌های غیرایزوله در پروژه‌هایی که مستقیماً به برق 220 ولت متصل می‌شوند، خطرات جدی ایمنی ایجاد می‌کند. در صورت خرابی عایق‌ها، ولتاژ بالای AC می‌تواند به سیستم کم‌ولتاژ DC نفوذ کرده و هم کاربر را در معرض شوک الکتریکی قرار دهد و هم تجهیزات را به‌طور کامل از کار بیندازد. مبدل‌های ایزوله مانند HLK-PM01 با استفاده از ترانسفورماتورهای ایمنی، دو سمت AC و DC را کاملاً از هم جدا می‌کنند.

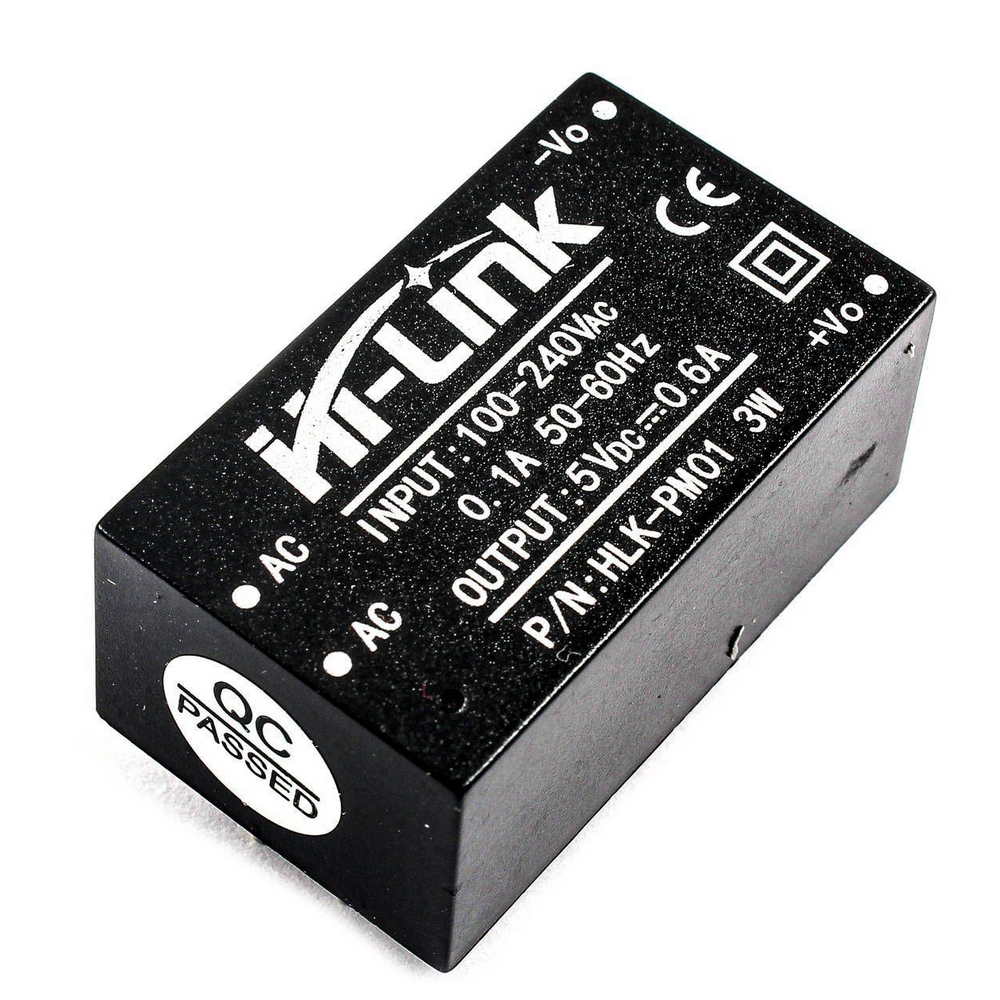

معرفی مبدل HLK-PM01: کوچک، قدرتمند و با استانداردهای ایمنی

مبدل HLK-PM01 در ابعاد بسیار کوچک (38 × 23 × 19 میلی‌متر) طراحی شده و حاوی تمامی بلوک‌های لازم یک منبع تغذیه سوئیچینگ کامل است: یکسوکننده، فیلتر EMI، مبدل DC-DC با ایزوله و مدارهای محافظت. این واحد به‌صورت یکپارچه روی برد چاپی نصب شده و نیازی به مونتاژ جداگانه قطعات حجیم ندارد.

مشخصات فنی کلیدی مبدل HLK-PM01

• مدل: HLK-PM01
• ولتاژ ورودی: 85V تا 265V AC (50/60Hz)
• ولتاژ خروجی: 5V ±5% DC
• جریان خروجی ماکزیمم: 600 میلی‌آمپر
• توان خروجی: 3 وات
• راندمان: تا 70%
• ایزولاسیون: 3000 ولت AC (1 دقیقه)
• فرکانس سوئیچینگ: 60 کیلوهرتز
• حفاظت‌ها: اضافه‌بار، اتصال کوتاه، ولتاژ ورودی بالا
• دمای کاری: -30°C تا +70°C
• ابعاد: 38 × 23 × 19 میلی‌متر
• گواهی‌ها: CE, RoHS (در مدل‌های اصلی)

ولتاژ ورودی 85–265 ولت AC: پوشش کامل برق شهری جهانی

این مبدل در تمامی کشورهای جهان — از ایران (220V) تا آمریکا (110V) — بدون نیاز به تنظیم یا کلید ولتاژ، به‌خوبی کار می‌کند. این ویژگی آن را برای تولید انبوه و صادرات بسیار مناسب می‌کند.

خروجی 5 ولت DC با جریان 600 میلی‌آمپر: توان کافی برای آردوینو و سنسورها

جریان 600 میلی‌آمپر برای تغذیه همزمان:

• یک برد آردوینو (معمولاً ~200mA)
• یک ماژول Wi-Fi یا ESP8266 (~150–300mA در پیک)
• چند سنسور آنالوگ یا دیجیتال (~50mA)
  کاملاً کافی است.

ایزولاسیون 3000 ولت AC: ایمنی کاربر و سیستم در برابر شوک الکتریکی

این استاندارد ایمنی تضمین می‌کند که حتی در صورت اتصال فاز مستقیم به خروجی، جریان خطرناکی از طریق خروجی DC عبور نکند. این ویژگی برای محصولاتی که به‌صورت مستقیم در دسترس کاربر قرار می‌گیرند (مثل سوئیچ‌های هوشمند) ضروری است.

راندمان بالا (تا 70%) و محافظت در برابر اضافه‌بار و اتصال کوتاه

مبدل HLK-PM01 در صورت بروز اتصال کوتاه در خروجی، به‌صورت خودکار خاموش شده و پس از رفع مشکل، به‌طور خودکار دوباره روشن می‌شود (Auto-Recovery). این ویژگی، از آسیب دائمی به مبدل جلوگیری می‌کند.

کاربردهای عملی مبدل HLK-PM01 در پروژه‌های هوشمند

تغذیه سیستم‌های خانه هوشمند از برق شهری

• سوئیچ‌های هوشمند دیواری
• سنسورهای حضور، نور و دما
• ماژول‌های کنترل پرده و روشنایی

توان‌رسانی به کنترلرهای مرکزی، سنسورها و ماژول‌های Wi-Fi

در سیستم‌های متمرکز، یک HLK-PM01 می‌تواند مرکز کنترل را که از ESP32 یا Raspberry Pi Zero W استفاده می‌کند، به‌طور مستقیم از برق شهر تغذیه کند.

استفاده در سیستم‌های صنعتی کوچک و دستگاه‌های توکار

• دستگاه‌های اندازه‌گیری هوشمند
• سیستم‌های کنترل پمپ و آبیاری
• کنتورهای هوشمند آب و برق

نحوه اتصال و نصب ایمن مبدل

اتصال ورودی به فاز و نول، خروجی به سیستم DC

• ورودی AC: دو پین (L و N) — به فاز و نول برق شهر متصل شوند.
• خروجی DC: دو پین (+V و GND) — به سیستم هدف (مثلاً آردوینو) وصل می‌شوند.

⚠️ هشدار: همیشه قبل از اتصال، برق را قطع کنید. از اتصالات محکم و عایق‌شده استفاده نمایید.

نکات ایمنی: عایق‌کاری، فاصله‌گذاری و استفاده از فیوز ورودی

• حداقل فاصله 6 میلی‌متری بین خطوط AC و DC روی PCB رعایت شود.
• یک فیوز 1 آمپر در مسیر فاز ورودی توصیه می‌شود.
• برای افزایش ایمنی، از غلاف عایق یا کیس پلاستیکی استفاده کنید.

چرا HLK-PM01 نسبت به آداپتورهای معمولی برتر است؟

مقایسه با منابع غیرایزوله و آداپتورهای کم‌کیفیت

در پروژه‌های حرفه‌ای، HLK-PM01 نه‌تنها ایمن‌تر است، بلکه هزینه نهایی را نیز کاهش می‌دهد.

نتیجه‌گیری: ایمنی، قابلیت اطمینان و کوچکی در یک بسته هوشمند

مبدل ولتاژ HLK-PM01 ایزوله تنها یک منبع تغذیه نیست؛ بلکه پلی ایمنی بین دنیای پرولتاژ AC و سیستم‌های کم‌ولتاژ DC است. با انتخاب این مبدل، شما نه‌تنها از عملکرد پایدار سیستم خود اطمینان حاصل می‌کنید، بلکه یک گام بزرگ به سوی طراحی حرفه‌ای و استاندارد برمی‌دارید.
