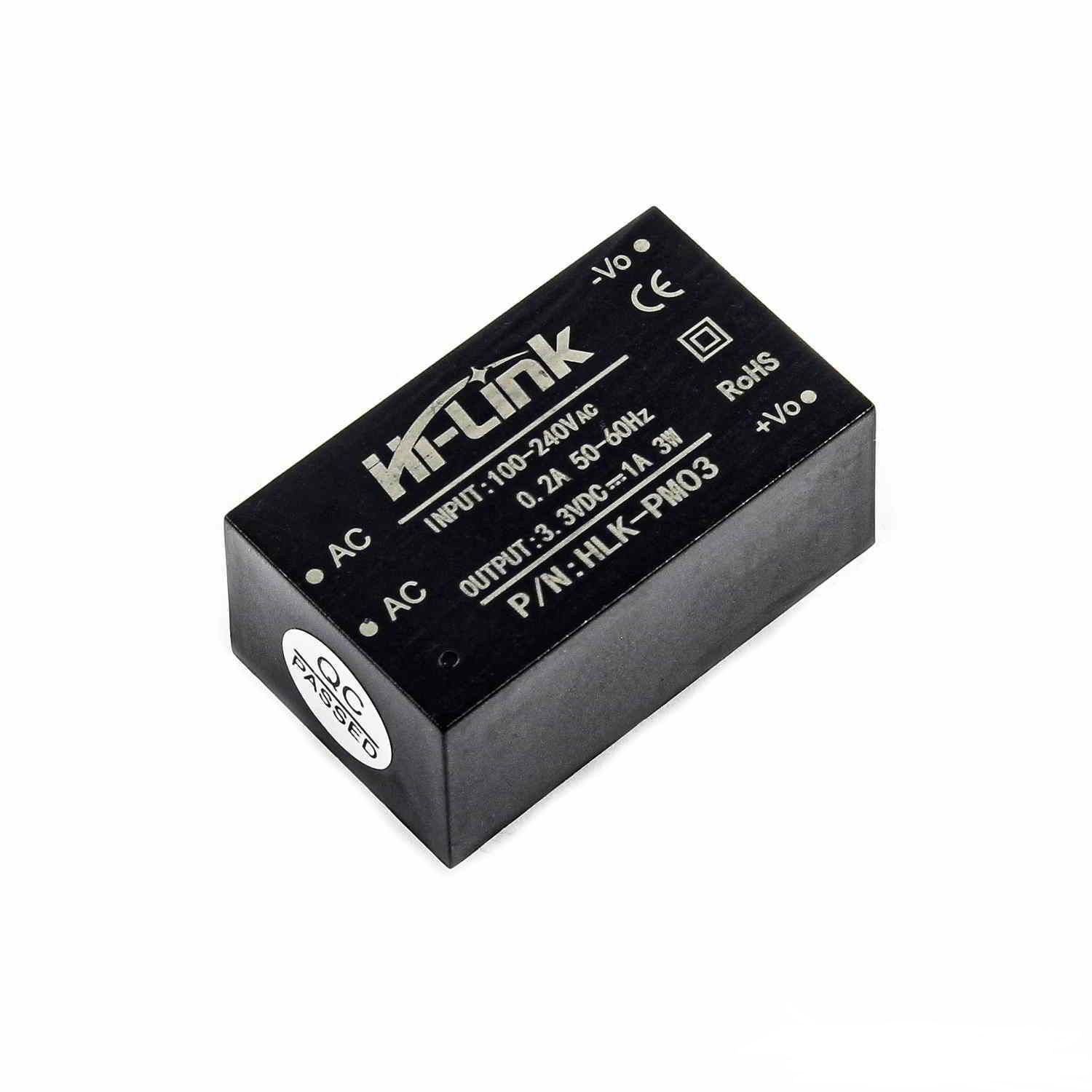

مبدل ولتاژ HLK-PM03 ایزوله: تبدیل ایمن 220 ولت AC به 3.3 ولت DC برای سیستم‌های کم‌مصرف

مبدل ولتاژ HLK-PM03 ایزوله یک راه‌حل هوشمند و ایمن برای تغذیه سیستم‌های مبتنی بر 3.3 ولت — مانند ماژول‌های ESP32، ESP8266، STM32 و سنسورهای مدرن — از طریق برق شهری 220 ولت است. این مبدل با خروجی دقیق 3.3 ولت DC، جریان 500 میلی‌آمپر و ایزولاسیون 3000 ولت AC، امکان طراحی پروژه‌های هوشمند خانگی، صنعتی و IoT را بدون نیاز به آداپتورهای خارجی فراهم می‌کند. در ابعاد بسیار کوچک (38 × 23 × 19 میلی‌متر) و با محافظت‌های داخلی کامل، HLK-PM03 گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به ایمنی، دقت ولتاژ و قابلیت اطمینان بلندمدت دارند.

چرا در پروژه‌های مبتنی بر 3.3 ولت نیاز به مبدل ایزوله داریم؟

بسیاری از میکروکنترلرها و ماژول‌های بی‌سیم امروزی (مثل ESP32) فقط در ولتاژ 3.3 ولت کار می‌کنند و در اتصال مستقیم به ولتاژهای بالاتر، به‌سرعت از کار می‌افتند. همچنین، استفاده از مبدل‌های غیرایزوله یا رگولاتورهای ساده (مثل AMS1117) در پروژه‌هایی که به برق 220 ولت متصل می‌شوند، خطر جدی‌ای برای کاربر و سیستم ایجاد می‌کند. مبدل ایزوله HLK-PM03 با جداکردن کامل دو سمت AC و DC، این خطر را به‌طور کامل از بین می‌برد.

معرفی مبدل HLK-PM03: طراحی هوشمند برای سیستم‌های لایه‌ای و کم‌توان

این مبدل نسخه‌ی بهینه‌شده‌ی خانواده HLK-PM است که به‌طور خاص برای سیستم‌های 3.3 ولتی طراحی شده است. برخلاف مدل PM01 (5 ولت)، PM03 خروجی را مستقیماً روی 3.3 ولت ثابت نگه می‌دارد و نیازی به مرحله دوم کاهنده ندارد — که هم راندمان را افزایش می‌دهد و هم هزینه و فضای PCB را کاهش می‌دهد.

مشخصات فنی کلیدی مبدل HLK-PM03

• مدل: HLK-PM03
• ولتاژ ورودی: 85V تا 265V AC (50/60Hz)
• ولتاژ خروجی: 3.3V ±3% DC
• جریان خروجی ماکزیمم: 500 میلی‌آمپر
• توان خروجی: 1.65 وات
• راندمان: تا 68%
• ایزولاسیون: 3000 ولت AC (1 دقیقه)
• فرکانس سوئیچینگ: 60 کیلوهرتز
• حفاظت‌ها: اتصال کوتاه، اضافه‌بار، ولتاژ ورودی بالا
• دمای کاری: -30°C تا +70°C
• ابعاد: 38 × 23 × 19 میلی‌متر
• گواهی‌ها: CE, RoHS (در مدل‌های اصلی)

ولتاژ ورودی 85–265 ولت AC: سازگاری جهانی با برق شهری

این مبدل در تمامی استانداردهای برق شهری جهان — از 110 ولت آمریکا تا 240 ولت اروپا و 220 ولت ایران — بدون هیچ تنظیمی کار می‌کند. این ویژگی آن را برای تولید انبوه و صادرات بسیار مناسب می‌سازد.

خروجی 3.3 ولت DC با جریان 500 میلی‌آمپر: توان دقیق برای ESP32، STM32 و سنسورها

جریان 500 میلی‌آمپر برای تغذیه:

• ESP32 در حالت عادی (~150–250mA)
• ESP8266 با Wi-Fi فعال (~200–300mA در پیک)
• چندین سنسور 3.3 ولتی (مثل BME280، DHT22، HC-SR04)
  کاملاً کافی است — بدون نیاز به منبع تغذیه جداگانه یا مراحل کاهش ولتاژ اضافی.

ایزولاسیون 3000 ولت AC: ایمنی بی‌نظیر در تماس با برق شهری

این استاندارد ایمنی تضمین می‌کند که حتی در بدترین شرایط (مثل خرابی عایق‌ها)، هیچ جریان خطرناکی از طریق خروجی 3.3 ولت به کاربر نرسد. این ویژگی برای محصولاتی که به‌صورت مستقیم در جعبه‌های دیواری یا دستگاه‌های قابل لمس نصب می‌شوند، ضروری است.

راندمان بالا و محافظت در برابر اتصال کوتاه و اضافه‌بار

مبدل HLK-PM03 در صورت بروز اتصال کوتاه، به‌صورت خودکار خاموش شده و پس از برطرف شدن مشکل، دوباره فعال می‌شود (Auto-Recovery). این ویژگی، از آسیب دائمی به مبدل و سیستم جلوگیری می‌کند.

کاربردهای عملی مبدل HLK-PM03 در پروژه‌های هوشمند

تغذیه مستقیم ماژول‌های ESP32 و ESP8266 از برق شهری

در سوئیچ‌های هوشمند، سنسورهای هوشمند و سیستم‌های IoT، استفاده از HLK-PM03 امکان حذف کامل آداپتور را فراهم می‌کند و طراحی را بسیار فشرده‌تر و حرفه‌ای‌تر می‌سازد.

سیستم‌های IoT کم‌مصرف با سنسورهای 3.3 ولتی

در سیستم‌های نظارت بر دما، رطوبت، گاز یا سطح مخزن، این مبدل می‌تواند تمامی قطعات را از یک منبع واحد تغذیه کند.

استفاده در کنترلرهای صنعتی و دستگاه‌های توکار کم‌توان

• کنترل‌کننده‌های هوشمند موتور
• سیستم‌های اندازه‌گیری دیجیتال
• دستگاه‌های کنترل کیفیت در خط تولید

نحوه اتصال و نصب ایمن مبدل

اتصال ورودی به فاز و نول، خروجی به سیستم 3.3 ولتی

• پین‌های AC: L (فاز) و N (نول) — به برق شهر متصل می‌شوند.
• پین‌های DC: +V (3.3V) و GND — به VCC و GND ماژول هدف وصل می‌شوند.

⚠️ هشدار: قبل از هر اتصال، برق را قطع کنید. از پیچ‌های محکم و عایق‌بندی مناسب استفاده نمایید.

نکات ایمنی: خازن‌های فیلتر، فاصله‌گذاری و عایق‌کاری

• خازن خروجی: حداقل یک خازن الکترولیتی 100 میکروفاراد و یک خازن سرامیکی 100 نانوفاراد بین +V و GND نصب شود.
• فاصله ایمنی: حداقل 6 میلی‌متر بین خطوط AC و DC روی PCB رعایت شود.
• فیوز ورودی: یک فیوز 1 آمپر در مسیر فاز توصیه می‌شود.

چرا HLK-PM03 نسبت به تنظیم‌کننده‌های خطی (مثل AMS1117) برتر است؟

مقایسه با مبدل‌های غیرایزوله و آداپتورهای خارجی

HLK-PM03 کارایی و ایمنی را در یک بسته فشرده ترکیب می‌کند.

نتیجه‌گیری: ایمنی، دقت ولتاژ و کارایی در یک بسته فشرده

مبدل ولتاژ HLK-PM03 ایزوله تنها یک منبع تغذیه نیست؛ بلکه پایه‌ای ایمن برای سیستم‌های هوشمند آینده است. با خروجی دقیق 3.3 ولت، ایزولاسیون بالا و طراحی فشرده، این مبدل می‌تواند پروژه‌های شما را از مرحله آزمایشگاهی به محصولی قابل اعتماد و قابل تولید تبدیل کند.
