مبدل ولتاژ HLK-PM12 ایزوله: تبدیل ایمن 220 ولت AC به 12 ولت DC برای سیستم‌های صنعتی و کنترلی

مبدل ولتاژ HLK-PM12 ایزوله یک راه‌حل هوشمند و صنعتی برای تبدیل مستقیم ولتاژ بالای 220 ولت AC برق شهری به 12 ولت DC پایدار و ایمن است که بدون نیاز به آداپتورهای خارجی، امکان تغذیه مستقیم سیستم‌های کنترلی، رله‌ها، سرووها و سنسورهای صنعتی را فراهم می‌کند. این مبدل با قابلیت ایزولاسیون 3000 ولت، جریان خروجی 300 میلی‌آمپر و حفاظت‌های داخلی کامل، گزینه‌ای ایده‌آل برای پروژه‌هایی است که نیاز به پایداری، ایمنی و فشردگی فیزیکی دارند — از سوئیچ‌های هوشمند گرفته تا سیستم‌های امنیتی صنعتی.

چرا ولتاژ 12 ولت در سیستم‌های هوشمند همچنان کاربرد گسترده‌ای دارد؟

با وجود گسترش سیستم‌های 5 ولت و 3.3 ولت، ولتاژ 12 ولت همچنان در بسیاری از قطعات صنعتی و کنترلی استاندارد است:

• اکثر رله‌های تکانه‌ای و قدرت
• سروو موتورهای صنعتی (مثل MG996R)
• ماژول‌های کنترل موتور و درایورهای استپر
• سنسورهای آنالوگ با خروجی 0–10 ولت
• سیستم‌های دوربین و امنیتی

مبدل HLK-PM12 این ولتاژ را به‌صورت مستقیم و ایمن از برق شهر فراهم می‌کند.

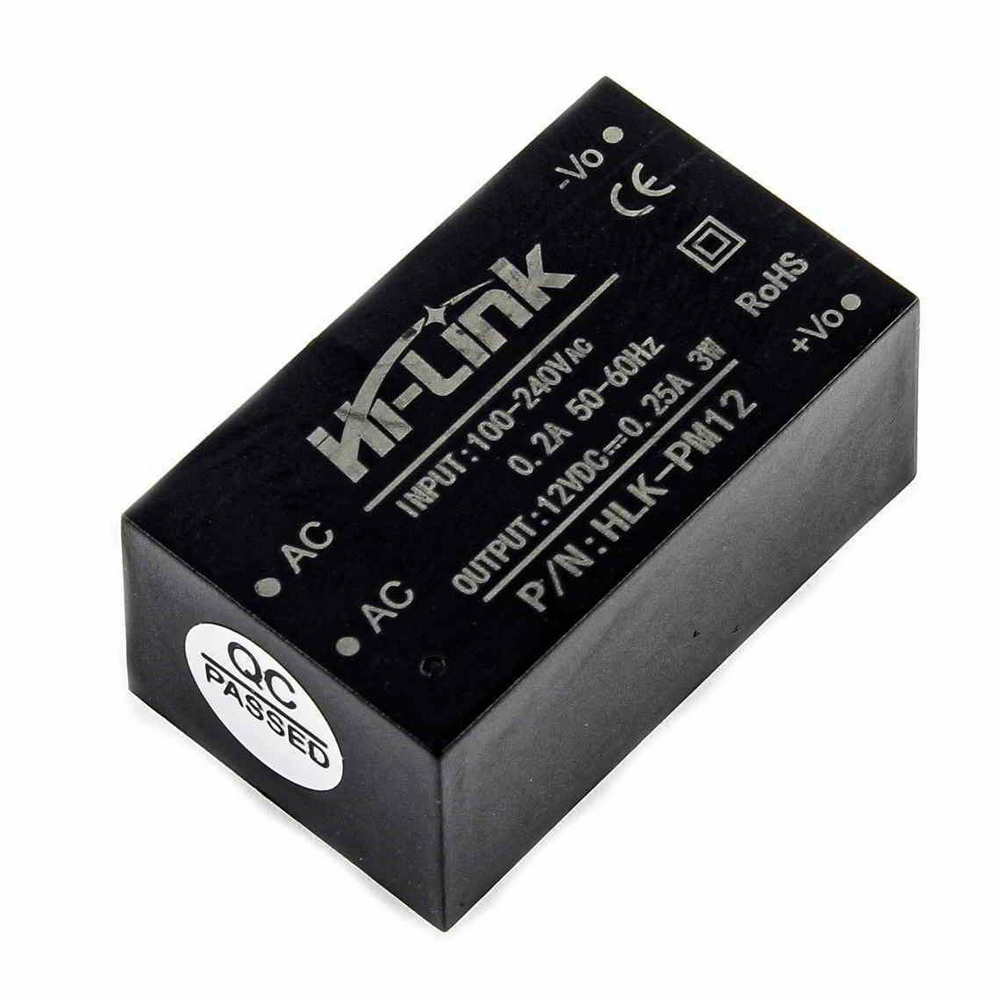

معرفی مبدل HLK-PM12: قدرت، ایمنی و فشردگی در یک بسته کوچک

در ابعاد تنها 38 × 23 × 19 میلی‌متر، HLK-PM12 تمامی بلوک‌های یک منبع تغذیه سوئیچینگ حرفه‌ای — شامل یکسوکننده، فیلتر EMI، مبدل DC-DC با ایزوله و مدارهای حفاظتی — را در خود جای داده است. این طراحی یکپارچه، نیاز به مونتاژ قطعات حجیم را حذف کرده و برای نصب مستقیم روی PCB ایده‌آل است.

مشخصات فنی کلیدی مبدل HLK-PM12

• مدل: HLK-PM12
• ولتاژ ورودی: 85V تا 265V AC (50/60Hz)
• ولتاژ خروجی: 12V ±5% DC
• جریان خروجی ماکزیمم: 300 میلی‌آمپر
• توان خروجی: 3.6 وات
• راندمان: تا 75%
• ایزولاسیون: 3000 ولت AC (1 دقیقه)
• فرکانس سوئیچینگ: 60 کیلوهرتز
• حفاظت‌ها: اتصال کوتاه، اضافه‌بار، ولتاژ ورودی بالا
• دمای کاری: -30°C تا +70°C
• ابعاد: 38 × 23 × 19 میلی‌متر
• گواهی‌ها: CE, RoHS (در مدل‌های اصلی)

ولتاژ ورودی 85–265 ولت AC: سازگاری جهانی با هر استاندارد برق

این مبدل در کشورهایی با ولتاژ 110 ولت (مثل آمریکا)، 220 ولت (ایران) یا 240 ولت (استرالیا) بدون هیچ تنظیمی به‌خوبی کار می‌کند — ویژگی‌ای حیاتی برای تولید انبوه و صادرات.

خروجی 12 ولت DC با جریان 300 میلی‌آمپر: توان کافی برای رله‌ها، سرووها و سنسورهای صنعتی

جریان 300 میلی‌آمپر برای تغذیه:

• 2–3 عدد رله 12 ولتی (هرکدام ~70–100mA)
• یک سروو موتور MG996R در حالت سکون
• ماژول‌های کنترل موتور (مثل L298N در حالت کم‌بار)
  کاملاً کافی است.

ایزولاسیون 3000 ولت AC: جداسازی کامل و ایمنی در برابر شوک الکتریکی

این استاندارد ایمنی تضمین می‌کند که حتی در صورت خرابی داخلی، هیچ تماس الکتریکی بین ورودی AC و خروجی DC وجود ندارد. این ویژگی برای سیستم‌هایی که توسط کاربر لمس می‌شوند (مثل کنترل‌پنل‌های دیواری) ضروری است.

راندمان بالا و محافظت‌های داخلی در برابر خرابی‌های الکتریکی

مبدل HLK-PM12 در صورت بروز اتصال کوتاه یا اضافه‌بار، به‌صورت خودکار خاموش شده و پس از برطرف شدن خطا، دوباره راه‌اندازی می‌شود (Auto-Recovery). این ویژگی، از آسیب دائمی به مبدل و سیستم جلوگیری می‌کند.

کاربردهای عملی مبدل HLK-PM12 در سیستم‌های واقعی

تغذیه رله‌های 12 ولتی در سیستم‌های کنترل هوشمند

در سوئیچ‌های هوشمند، سیستم‌های آبیاری خودکار یا کنترل روشنایی، این مبدل می‌تواند مستقیماً رله‌ها را از برق شهر تغذیه کند — بدون نیاز به منبع جداگانه.

کنترل سروو موتورها و ماژول‌های آنالوگ صنعتی

در ربات‌های کنترلی، سیستم‌های بازوی مکانیکی یا دستگاه‌های آزمایشگاهی، 12 ولت خروجی این مبدل کاملاً کافی است.

استفاده در سیستم‌های امنیتی، دوربین‌ها و دستگاه‌های توکار

• دوربین‌های مداربسته کوچک با مصرف کم
• سنسورهای حرکتی با خروجی رله 12 ولتی
• سیستم‌های کنترل درب و پارکینگ هوشمند

نحوه اتصال و نصب ایمن مبدل در مدار

اتصال به برق شهری و سیستم‌های 12 ولتی

• پین‌های ورودی (AC): L (فاز) و N (نول) — به برق شهر متصل شوند.
• پین‌های خروجی (DC): +V (12V) و GND — به مدار هدف وصل شوند.

⚠️ هشدار: همیشه قبل از اتصال، برق را قطع کنید. از کابل‌های با عایق مناسب و اتصالات محکم استفاده نمایید.

نکات ایمنی: فاصله‌گذاری، فیوز ورودی و خازن‌های فیلتر

• فاصله ایمنی: حداقل 6 میلی‌متر بین خطوط AC و DC روی PCB رعایت شود.
• فیوز ورودی: یک فیوز 0.5 تا 1 آمپر در مسیر فاز توصیه می‌شود.
• خازن خروجی: حداقل یک خازن الکترولیتی 100 میکروفاراد بین +V و GND برای پایداری ولتاژ.

چرا HLK-PM12 نسبت به آداپتورهای 12 ولتی معمولی برتر است؟

مقایسه با منابع غیرایزوله و ترانس‌های قدیمی

HLK-PM12 ایمنی صنعتی را در یک بسته فشرده ارائه می‌دهد.

نتیجه‌گیری: اعتماد، ایمنی و کارایی در یک واحد هوشمند

مبدل ولتاژ HLK-PM12 ایزوله تنها یک قطعه تبدیل ولتاژ نیست؛ بلکه پلی ایمن بین دنیای پرخطر 220 ولت و سیستم‌های کنترلی 12 ولتی است. با انتخاب این مبدل، شما نه‌تنها از عملکرد پایدار سیستم خود اطمینان حاصل می‌کنید، بلکه یک گام مهم به سوی طراحی حرفه‌ای، استاندارد و قابل اعتماد برمی‌دارید.
