ماژول لیزر آردوینو KY-008: ابزاری دقیق برای پروژه‌های نوری و سنسوری

ماژول لیزر آردوینو KY-008 یکی از ساده‌ترین و در عین حال کاربردی‌ترین ماژول‌های نوری برای پروژه‌های آموزشی، رباتیک و سنسوری است که با تولید نور لیزر قرمز مرئی با طول موج 650 نانومتر و توان کمتر از 5 میلی‌وات، امکان پیاده‌سازی سیستم‌های تشخیص نوری را با هزینه‌ای بسیار پایین فراهم می‌کند. این ماژول با ولتاژ کاری 5 ولت و جریان مصرفی کمتر از 30 میلی‌آمپر، به‌راحتی با هر برد آردوینو یا میکروکنترلر دیگری قابل اتصال است و نیازی به مدار پیچیده‌ای برای کنترل ندارد.

لیزر چیست و چرا در الکترونیک کاربرد دارد؟

لیزر (Light Amplification by Stimulated Emission of Radiation) نوری است که دارای طول موج یکنواخت، جهت‌گیری دقیق و پهنای باریک پرتو است. این ویژگی‌ها باعث می‌شود لیزر در فاصله‌های طولانی بدون پراکندگی باقی بماند و برای تشخیص دقیق موقعیت، ارتباط نوری و سنجش فاصله بسیار مناسب باشد. در الکترونیک، لیزر اغلب به‌عنوان منبع نور در سیستم‌های فتوسل، سنسور مادون‌قرمز یا سیستم‌های تشخیص مانع استفاده می‌شود.

معرفی ماژول KY-008: کوچک، اقتصادی و با مصرف انرژی پایین

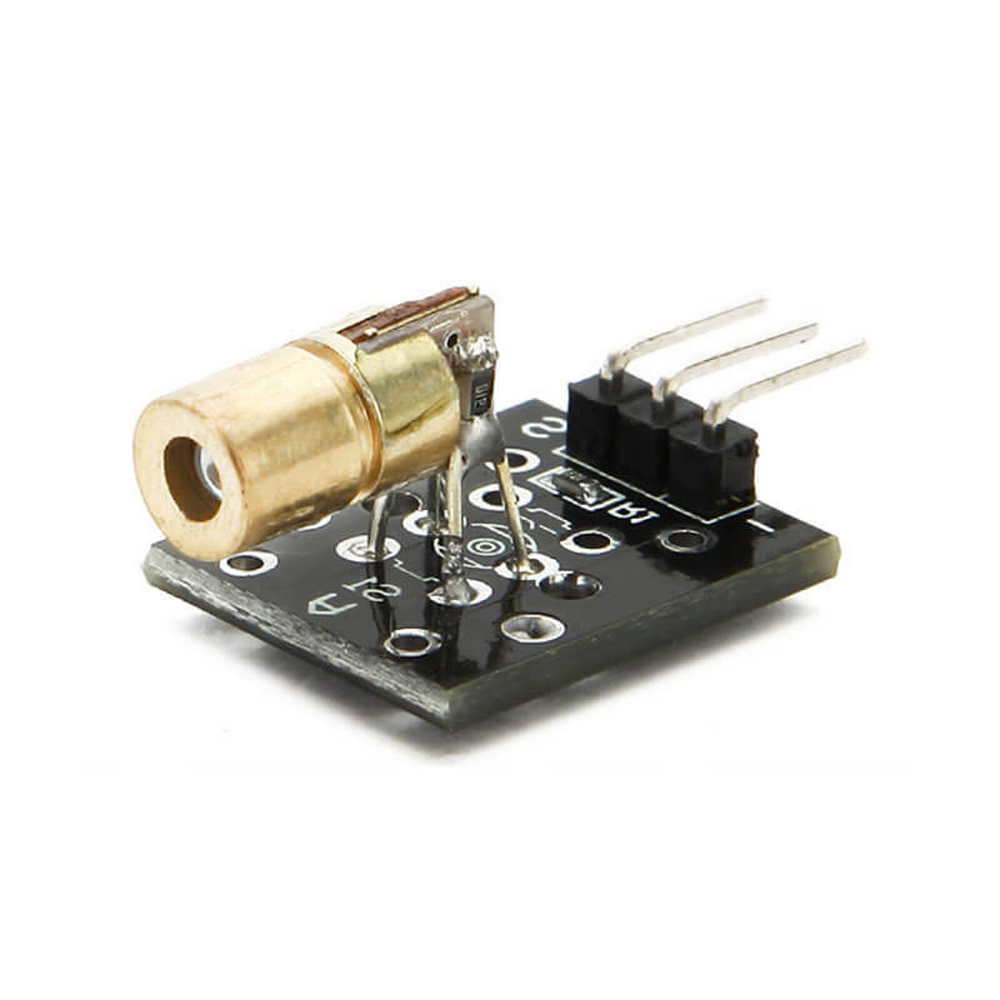

ماژول KY-008 در یک بسته‌ی 25 × 15 میلی‌متری و با سه پین استاندارد (S, +, -) عرضه می‌شود. این ماژول شامل یک دیود لیزر قرمز 650 نانومتری، یک مقاومت محدودکننده جریان و یک پایه نصب برای تنظیم جهت پرتو است. سادگی طراحی آن، امکان استفاده را حتی برای مبتدیان فراهم می‌کند.

مشخصات فنی کلیدی ماژول لیزر KY-008

• مدل: KY-008
• نوع لیزر: دیود لیزر قرمز (Red Laser Diode)
• طول موج: 650 نانومتر
• توان خروجی: <5 میلی‌وات (کلاس II)
• ولتاژ کاری: 5 ولت DC
• جریان مصرفی: 20–30 میلی‌آمپر
• نوع پرتو: مرئی، پیوسته (CW)
• زاویه پرتو: حدود 1–2 درجه (فشرده)
• پین‌های اتصال:
  • S (Signal) یا + : ورودی 5 ولت
    • : GND
• دمای کاری: -10°C تا 60°C

طول موج 650 نانومتر: لیزر قرمز مرئی با دقت بالا

نور قرمز با طول موج 650 نانومتر به‌راحتی توسط چشم انسان قابل مشاهده است و همزمان حساسیت بالایی در فتوترانزیستورها و سنسورهای نوری دارد. این ترکیب، آن را برای سیستم‌های تشخیص نوری ایده‌آل می‌کند.

توان خروجی کمتر از 5 میلی‌وات: ایمن برای استفاده آموزشی

این ماژول در کلاس ایمنی II قرار دارد که یعنی:

• در مواجهه کوتاه‌مدت (کمتر از 0.25 ثانیه) با چشم، خطری ایجاد نمی‌کند.
• برای استفاده در آموزشگاه‌ها، کارگاه‌های دانش‌آموزی و پروژه‌های دانشگاهی مناسب است.

⚠️ هشدار: از نگاه مستقیم و طولانی‌مدت به پرتو لیزر خودداری کنید.

ولتاژ کاری 5 ولت: سازگاری کامل با آردوینو و میکروکنترلرها

ماژول KY-008 به‌صورت مستقیم از پین 5V آردوینو تغذیه می‌شود و نیازی به رگولاتور یا مدار اضافی ندارد. این ویژگی، اتصال آن را بسیار ساده می‌کند.

جریان مصرفی پایین: مناسب برای سیستم‌های باتری‌دار

با مصرف جریان کمتر از 30 میلی‌آمپر، این ماژول می‌تواند ساعت‌ها از یک باتری 9 ولتی یا پاور بانک کار کند — ویژگی‌ای عالی برای پروژه‌های سیار.

کاربردهای عملی ماژول لیزر KY-008

سیستم‌های تشخیص مانع و شمارش اشیاء

با قرار دادن یک فتوسل یا فتوترانزیستور در مقابل پرتو لیزر، می‌توانید:

• از عبور اشیاء در خط تولید آگاه شوید
• تعداد افراد وارد‌شده به یک اتاق را بشمارید
• سرعت چرخش یک چرخ را اندازه‌گیری کنید

پروژه‌های آموزشی نور و انعکاس

• نمایش قوانین انعکاس و شکست نور
• ساخت سیستم‌های هشدار سرقت با پرتو لیزر
• آزمایش‌های فیزیکی درباره پراش و تداخل نور

ربات‌های دنبال‌کننده خط و سیستم‌های هدایت لیزری

در ربات‌های صنعتی ساده، پرتو لیزر می‌تواند به‌عنوان راهنما برای حرکت دقیق در مسیرهای از پیش‌تعیین‌شده استفاده شود.

نحوه اتصال و کنترل ماژول لیزر

اتصال مستقیم به آردوینو و کدنویسی ساده

اتصال بسیار ساده است:

• پین + یا S → 5V آردوینو
• پین – → GND آردوینو

برای کنترل روشن/خاموش:

void setup() {
pinMode(12, OUTPUT); // پین دیجیتال 12 به مثبت ماژول
}
void loop() {
digitalWrite(12, HIGH); // لیزر روشن
delay(1000);
digitalWrite(12, LOW); // لیزر خاموش
delay(1000);
}

مدولاسیون PWM برای کنترل شدت نور

اگرچه KY-008 خروجی دیجیتال دارد، اما با اتصال آن به یک ترانزیستور MOSFET و استفاده از PWM، می‌توان شدت نور را تنظیم کرد.

چرا KY-008 نسبت به ماژول‌های لیزر قوی‌تر برتر است؟

مزایت ایمنی، هزینه و مصرف انرژی در پروژه‌های آموزشی

برای بیشتر پروژه‌های آموزشی، KY-008 گزینه هوشمندانه‌تری است.

نتیجه‌گیری: نوری هدایت‌شده برای ایده‌های خلاقانه

ماژول لیزر آردوینو KY-008 تنها یک منبع نور نیست؛ بلکه ابزاری خلاقانه برای کشف دنیای فیزیک نور و الکترونیک است. با هزینه‌ای بسیار پایین، ایمنی بالا و سادگی در کاربرد، این ماژول می‌تواند ایده‌های ساده شما را به پروژه‌های تعاملی و هوشمند تبدیل کند.

❓ پرسش‌های متداول (FAQ)

1. آیا این لیزر برای چشم خطرناک است؟
خیر. با توان کمتر از 5 میلی‌وات (کلاس II)، در مواجهه‌های کوتاه‌مدت خطری ندارد. اما از نگاه مستقیم خودداری کنید.

2. چرا لیزر من ضعیف است؟
مطمئن شوید از منبع 5 ولت با جریان کافی (حداقل 100mA) استفاده می‌کنید. باتری‌های ضعیف، عملکرد را کاهش می‌دهند.

3. آیا می‌توانم آن را با فتوسل استفاده کنم؟
بله. ترکیب KY-008 با فتوترانزیستور (مثل LDR یا QSD123) یک سنسور تشخیص مانع بسیار مؤثر ایجاد می‌کند.

4. آیا می‌توانم لیزر را مدوله کنم؟
بله. با استفاده از یک ترانزیستور و سیگنال PWM از آردوینو، می‌توانید فرکانس یا شدت را کنترل کنید.

5. چه فاصله‌ای را پوشش می‌دهد؟
در فضای باز و بدون مانع، پرتو تا 10–15 متر قابل مشاهده است. برای سنسور، معمولاً تا 30–50 سانتی‌متر کارایی دارد.
