ماژول فتوسل LDR با LM393: سنسور هوشمند تشخیص نور برای پروژه‌های آردوینویی

ماژول فتوسل LDR با چیپ LM393 یکی از پرکاربردترین و هوشمندانه‌ترین سنسورهای نوری برای پروژه‌های الکترونیکی است که با ترکیب سنسور فتوسل (LDR)، مدار مقایسه‌گر دقیق LM393 و پتانسیومتر تنظیم آستانه، امکان تشخیص هوشمند نور محیط را بدون نیاز به کدنویسی پیچیده فراهم می‌کند. این ماژول با ولتاژ کاری 3.3 تا 5 ولت DC، هم با آردوینو و هم با میکروکنترلرهای پیشرفته‌تر (مثل ESP32 یا STM32) سازگاری کامل دارد و دو خروجی آنالوگ (AO) و دیجیتال (DO) ارائه می‌دهد تا انعطاف‌پذیری طراحی را به حداکثر برساند.

فتوسل (LDR) چیست و چگونه کار می‌کند؟

فتوسل یا LDR (Light Dependent Resistor) یک مقاومت ویژه است که مقاومت الکتریکی آن با شدت نور محیط تغییر می‌کند. در تاریکی، مقاومت آن به‌راحتی از 1 مگا اهم فراتر می‌رود، در حالی که در نور شدید، به کمتر از 1 کیلو اهم کاهش می‌یابد. این تغییر، امکان سنجش نور را به‌صورت آنالوگ فراهم می‌کند.

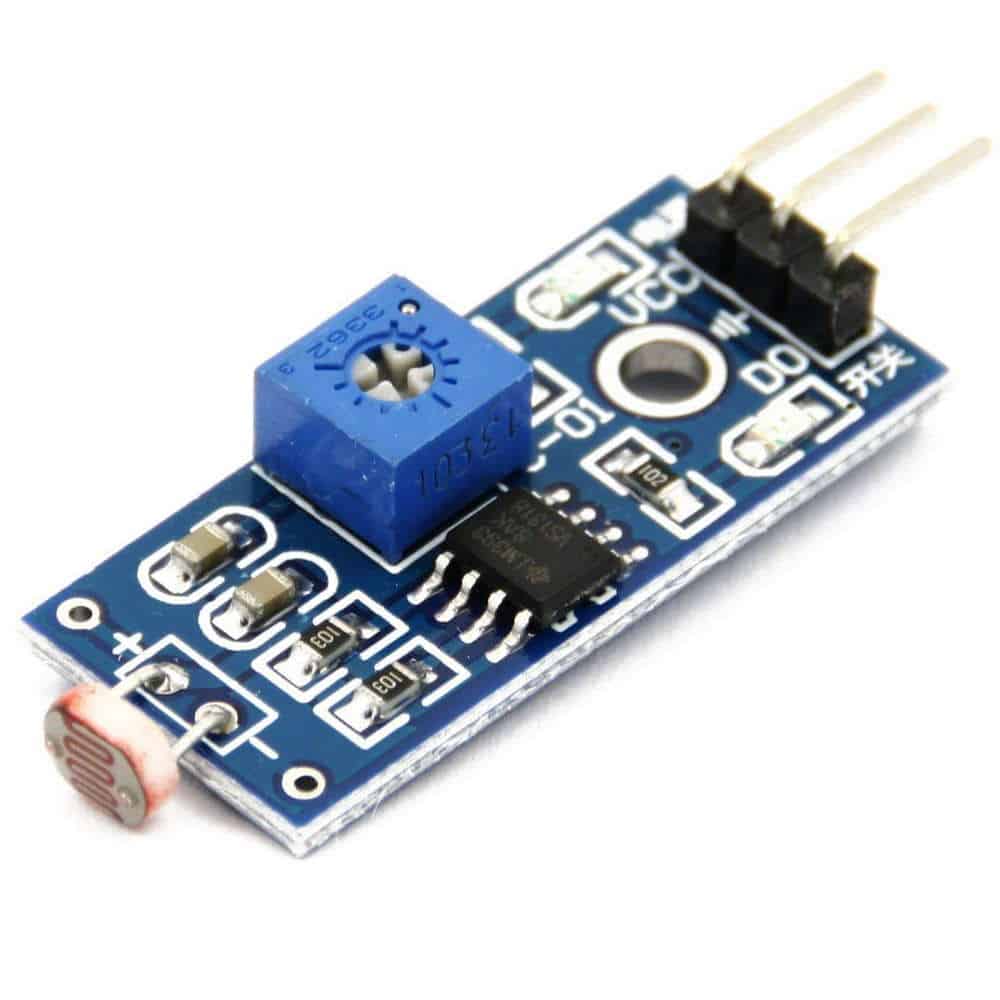

معرفی ماژول فتوسل هوشمند با چیپ LM393

این ماژول تنها یک سنسور نوری ساده نیست؛ بلکه یک سیستم تصمیم‌گیری نوری است. با استفاده از تراشه LM393 — یک مقایسه‌گر دوگانه با دقت بالا — ماژول می‌تواند نور محیط را با یک مقدار آستانه قابل تنظیم مقایسه کرده و سپس یک سیگنال دیجیتال صادر کند. این ویژگی، استفاده از آن را در سیستم‌های کنترل هوشمند بسیار ساده می‌کند.

مشخصات فنی کلیدی ماژول فتوسل LDR

• سنسور اصلی: فتوسل (LDR)
• تراشه کنترل: LM393 (مقايسه‌گر ولتاژ دوگانه)
• ولتاژ کاری: 3.3V تا 5V DC
• جریان مصرفی: کمتر از 15 میلی‌آمپر
• خروجی‌ها:
  • AO (آنالوگ): سیگنال متناسب با شدت نور
  • DO (دیجیتال): HIGH یا LOW بسته به آستانه تنظیم‌شده
• پتانسیومتر: برای تنظیم دستی مقدار آستانه نور
• LED نشانگر: روشن شدن هنگام فعال‌شدن خروجی دیجیتال
• ابعاد: 32 × 14 میلی‌متر

سنسور LDR: مقاومت متغیر با نور محیط

فتوسل استفاده‌شده در این ماژول، پاسخ‌دهی سریع و دقت مناسبی در محدوده نور روز تا تاریکی کامل دارد و برای اکثر کاربردهای خانگی و آموزشی کافی است.

چیپ مقایسه‌گر LM393: تبدیل آنالوگ به دیجیتال هوشمند

تراشه LM393 ولتاژ سنسور LDR را با یک ولتاژ مرجع (تنظیم‌شده توسط پتانسیومتر) مقایسه می‌کند. اگر ولتاژ سنسور از آستانه کمتر شود (در تاریکی)، خروجی DO به LOW تغییر می‌کند — و برعکس.

پتانسیومتر تنظیم آستانه: کنترل دستی حساسیت سنسور

با چرخاندن پتانسیومتر روی ماژول، می‌توانید میزان نوری را که سیستم به آن واکنش نشان می‌دهد تنظیم کنید. این ویژگی، استفاده از ماژول را در شرایط مختلف (مثل داخل خانه، فضای باز یا زیر سایه) بسیار آسان می‌کند.

ولتاژ کاری 3.3 تا 5 ولت: سازگاری کامل با تمامی میکروکنترلرها

این ماژول با:

• آردوینو Uno/Nano (5V)
• ESP32/ESP8266 (3.3V)
• Raspberry Pi Pico (3.3V)
• STM32 Blue Pill (3.3V)
  سازگاری کامل دارد.

کاربردهای عملی ماژول فتوسل LDR

سیستم‌های روشنایی خودکار و خانه‌های هوشمند

• روشن‌کردن چراغ‌ها هنگام غروب
• کاهش نور دیسپلی در شب برای محافظت از چشم
• کنترل پرده‌های برقی با توجه به نور روز

ربات‌های دنبال‌کننده خط و سنسورهای محیطی

در ربات‌های ساده، این ماژول می‌تواند به‌عنوان سنسور خط عمل کند — جایی که تفاوت نور بین سطح سفید و خط سیاه تشخیص داده می‌شود.

سیستم‌های امنیتی و هشدار در تاریکی

• فعال‌سازی دوربین هنگام تاریک‌شدن محیط
• هشدار صوتی در صورت ورود به محیط تاریک (برای ایمنی کودکان یا سالمندان)

نحوه اتصال و راه‌اندازی ماژول

خروجی دیجیتال (DO) برای کنترل مستقیم و خروجی آنالوگ (AO) برای خواندن دقیق

• VCC → 3.3V یا 5V
• GND → GND
• DO → ورودی دیجیتال آردوینو (مثلاً D2)
• AO → ورودی آنالوگ آردوینو (مثلاً A0)

با استفاده از DO، می‌توانید بدون کدنویسی، یک چراغ را کنترل کنید. با استفاده از AO، می‌توانید مقدار دقیق نور را بخوانید و پاسخ‌های پیچیده‌تری داشته باشید.

تنظیم آستانه نور با پتانسیومتر

1. ماژول را در محیط مورد نظر قرار دهید.
2. پتانسیومتر را بچرخانید تا LED نشانگر در آستانه مطلوب روشن یا خاموش شود.
3. سیستم آماده کار است!

چرا این ماژول نسبت به فتوسل ساده برتر است؟

مزایت دو خروجی و کنترل دقیق بدون نیاز به کدنویسی پیچیده

• فتوسل ساده: نیاز به مدار تقسیم ولتاژ و کدنویسی برای تفسیر داده
• ماژول LDR با LM393:
  • خروجی دیجیتال آماده برای کنترل مستقیم
  • خروجی آنالوگ برای اندازه‌گیری دقیق
  • تنظیم دستی آستانه بدون نیاز به کد

این ترکیب، زمان توسعه را کاهش داده و قابلیت اطمینان را افزایش می‌دهد.

نتیجه‌گیری: حسگری هوشمند برای تعامل با دنیای نور

ماژول فتوسل LDR با LM393 تنها یک سنسور نیست؛ بلکه پلی بین دنیای فیزیکی نور و سیستم‌های دیجیتال کنترلی است. با هزینه‌ای بسیار پایین، انعطاف‌پذیری بالا و سادگی در استفاده، این ماژول می‌تواند پروژه‌های ساده شما را به تجربه‌های هوشمند و پاسخگو تبدیل کند.

❓ پرسش‌های متداول (FAQ)

1. چرا خروجی دیجیتال من همیشه HIGH یا LOW است؟
احتمالاً آستانه نور به‌درستی تنظیم نشده است. پتانسیومتر را در شرایط واقعی محیط بچرخانید تا سیگنال در آستانه مطلوب تغییر کند.

2. آیا می‌توانم از خروجی آنالوگ برای اندازه‌گیری دقیق نور استفاده کنم؟
بله. ولی توجه داشته باشید که این فتوسل کالیبره نشده است و برای اندازه‌گیری دقیق لوکس، باید از سنسورهای تخصصی (مثل BH1750) استفاده کنید.

3. آیا با ESP32 سازگار است؟
بله. ولتاژ 3.3V ESP32 کاملاً با این ماژول سازگار است.

4. چگونه می‌توانم حساسیت آن را افزایش دهم؟
با چرخاندن پتانسیومتر، ولتاژ مرجع را کاهش دهید تا سیستم در نور کمتری فعال شود.

5. آیا نیاز به مقاومت خارجی دارد؟
خیر. تمامی مدارهای لازم (شامل مقاومت تقسیم ولتاژ و LM393) روی ماژول پیاده‌سازی شده‌اند.
