آی‌سی آپ‌امپ LM358N پکیج DIP: ستون فقرات مدارهای آنالوگ در الکترونیک

 آی‌سی آپ‌امپ LM358N پکیج DIP یکی از پرکاربردترین و معتبرترین تراشه‌های آنالوگ در تاریخ الکترونیک است که با ترکیب عملکرد پایدار، مصرف انرژی پایین و ولتاژ کاری گسترده، گزینه‌ای ایده‌آل برای طیف گسترده‌ای از کاربردها — از سنسورهای آموزشی گرفته تا سیستم‌های صنعتی — محسوب می‌شود. این تراشه شامل دو تقویت‌کننده عملیاتی مستقل در یک بسته 8 پایه DIP است و به‌دلیل سازگاری کامل با بردبرد، هزینه بسیار پایین و قابلیت اطمینان بالا، در کارگاه‌های دانشجویی، آموزشگاه‌ها و تولید انبوه همچنان مورد استقبال است.

آپ‌امپ (تقویت‌کننده عملیاتی) چیست و چرا در طراحی مدار ضروری است؟

آپ‌امپ (Op-Amp) مداری الکترونیکی است که تفاضل ولتاژ بین دو ورودی را با بهره‌ی بسیار بالا تقویت می‌کند. با افزودن مقاومت‌ها، خازن‌ها و سایر قطعات خارجی، می‌توان از آن برای ساخت تقویت‌کننده، فیلتر، مقایسه‌گر، جمع‌کننده و مولد waveform استفاده کرد. به همین دلیل، آپ‌امپ به‌عنوان یکی از قطعات پایه‌ای در الکترونیک آنالوگ شناخته می‌شود.

معرفی آی‌سی LM358N: دو آپ‌امپ در یک بسته، قابلیت اطمینان بالا

تراشه LM358N نسخه بهبودیافته‌ی خانواده LM358 است که توسط شرکت National Semiconductor (اکنون Texas Instruments) توسعه یافته است.بنابراین این تراشه با داشتن دو آپ‌امپ در یک پکیج، امکان طراحی مدارهای دو کاناله یا پیچیده‌تر را بدون افزایش فضای اشغالی فراهم می‌کند.

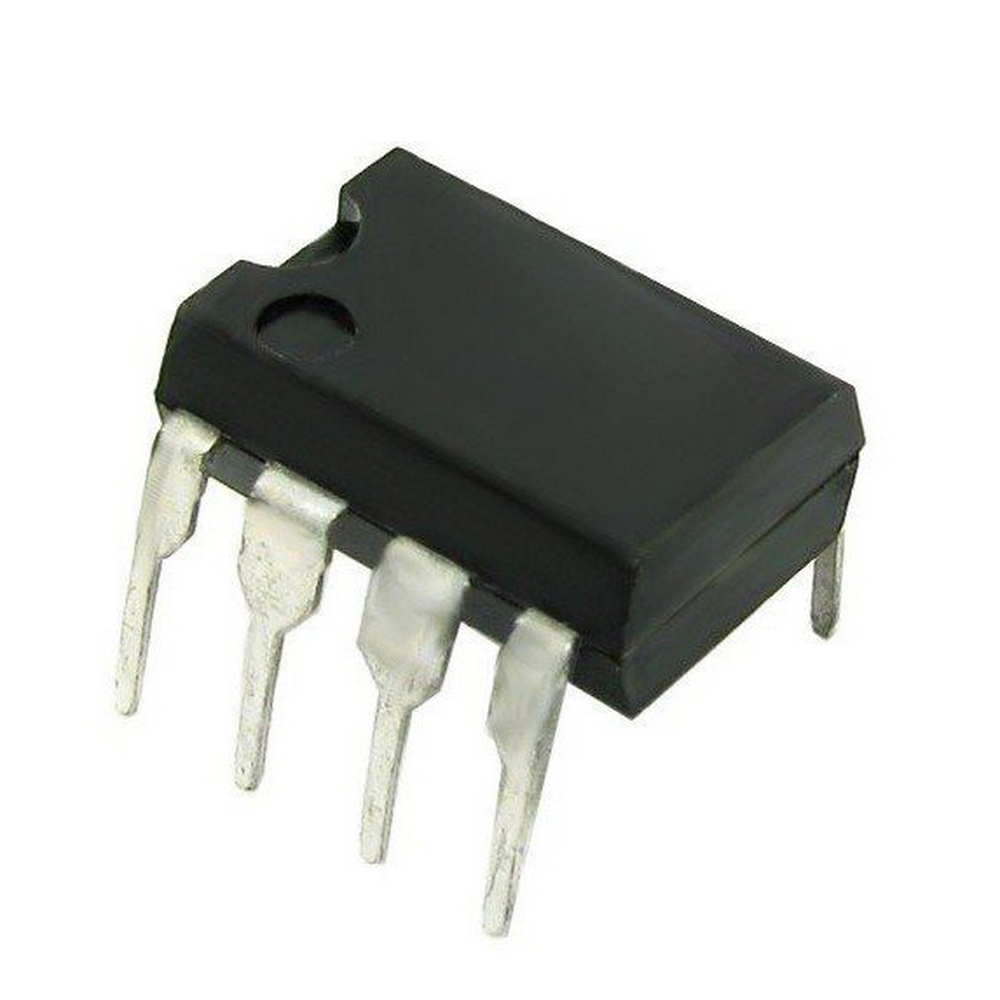

مشخصات فنی کلیدی آی‌سی آپ‌امپ LM358N پکیج DIP

• تعداد آپ‌امپ: 2 عدد مستقل
• پکیج: DIP-8 (Dual In-line Package)
• ولتاژ تغذیه (تک‌منبع): 3V تا 32V
• ولتاژ تغذیه (دوگانه): ±1.5V تا ±16V
• جریان مصرفی: حدود 0.7 میلی‌آمپر (در 5 ولت)
• جریان خروجی: تا 40 میلی‌آمپر
• سرعت گذار (Slew Rate): 0.6 V/μs
• گین باز (Open-Loop Gain): حدود 100 dB
• دامنه خروجی: تا 1.5 ولت زیر V+ و تا V– (در تک‌منبع، تا زمین)
• دمای کاری: 0°C تا 70°C (نسخه صنعتی تا 125°C)

معماری دوگانه: دو آپ‌امپ مستقل در یک تراشه 8 پایه

هر آپ‌امپ دارای:

• یک ورودی معکوس (Inverting)
• یک ورودی غیرمعکوس (Non-Inverting)
• یک خروجی (Output)

است و هر دو از یک منبع تغذیه مشترک استفاده می‌کنند. این ویژگی، آن را برای ساخت مدارهای تفاضلی و تقویت‌کننده‌های کم‌نویز بسیار مناسب می‌کند.

پکیج DIP-8: سازگاری کامل با بردبرد و مونتاژ دستی

پکیج DIP (Dual In-line Package) با گام 2.54 میلی‌متر، امکان نصب مستقیم روی بردبرد (Breadboard)، برد چاپی ساده (PCB) و حتی لحیم‌کاری دستی را فراهم می‌کند. این ویژگی، آن را به انتخابی ایده‌آل برای پروژه‌های آموزشی و آزمایشگاهی تبدیل کرده است.

ولتاژ کاری گسترده: 3 تا 32 ولت (تک‌منبع)

این ویژگی LM358N را از بسیاری از آپ‌امپ‌های قدیمی (مثل LM741 که نیاز به ±15 ولت دارد) متمایز می‌کند. شما می‌توانید آن را:

• از یک باتری 9 ولتی
• از خروجی آردوینو (5V)
• یا از یک منبع 24 ولتی صنعتی
  تغذیه کنید — بدون نیاز به منبع دوگانه.

خروجی تا ولتاژ منفی: بدون نیاز به منبع دوگانه

در حالت تک‌منبع، خروجی LM358N تقریباً تا 0 ولت (زمین) می‌تواند پایین برود. این ویژگی، آن را برای استفاده در سیستم‌های منطقی و سنسورهای آنالوگ ایده‌آل می‌کند.

کاربردهای رایج آی‌سی LM358N در طراحی مدار

تقویت‌کننده سیگنال برای سنسورهای آنالوگ (مانند دما و نور)

سنسورهایی مانند NTC، LDR یا پتانسیومتر خروجی‌های ضعیفی دارند. با استفاده از LM358N به‌عنوان تقویت‌کننده غیرمعکوس، می‌توان این سیگنال‌ها را به محدوده‌ی قابل خواندن برای میکروکنترلر رساند.

مدار مقایسه‌گر ولتاژ (Comparator) برای سیستم‌های هشدار

با قطع فیدبک منفی، آی‌سی آپ‌امپ LM358N به‌عنوان یک مقایسه‌گر ساده کار می‌کند. این کاربرد در سیستم‌هایی مانند هشدار سطح آب یا کنترل دمای آستانه‌ای بسیار رایج است.

فیلترهای فعال فرکانس پایین و بالا در پردازش سیگنال

با افزودن خازن به مدار فیدبک، می‌توان فیلترهای Low-Pass یا High-Pass ساده ساخت که در حذف نویز یا استخراج سیگنال‌های خاص کاربرد دارند.

نحوه استفاده و طراحی مدار با LM358N

ساخت تقویت‌کننده غیرمعکوس با مقاومت‌های خارجی

یکی از ساده‌ترین کاربردها:

• ورودی غیرمعکوس به سیگنال
• ورودی معکوس به خروجی از طریق مقاومت Rf
• ورودی معکوس به زمین از طریق Rg
• بهره = 1 + (Rf / Rg)

تنظیم جبران افست (Offset Null) برای دقت بالاتر

در کاربردهای دقیق (مثل ترازهای الکترونیکی)، می‌توان از پایه‌های 1 و 5 برای تنظیم ولتاژ افست ورودی استفاده کرد — هرچند در بیشتر کاربردهای عمومی این کار ضروری نیست.

چرا LM358N نسبت به سایر آپ‌امپ‌ها محبوب است؟

مقایسه با TL072، LM741 و سایر تراشه‌های رایج

LM358N ترکیب بی‌نظیری از سادگی، انعطاف‌پذیری و هزینه ارائه می‌دهد.

نتیجه‌گیری: یک قطعه کلاسیک برای هر کارگاه الکترونیک

آی‌سی آپ‌امپ LM358N پکیج DIP تنها یک تراشه نیست؛ بلکه ابزاری چندمنظوره است که می‌تواند از ساده‌ترین مدار مقایسه‌گر گرفته تا سیستم‌های پردازش سیگنال پیچیده را پیاده‌سازی کند. با صدها میلیون نمونه تولید شده در سراسر جهان، این تراشه همچنان ستون فقرات الکترونیک آنالوگ محسوب می‌شود.

❓ پرسش‌های متداول (FAQ)

1. آیا LM358N با آردوینو سازگار است؟
بله. با تغذیه از 5 ولت آردوینو، می‌توانید از آن برای تقویت سیگنال‌های سنسور استفاده کنید.

2. چرا خروجی من به 4.3 ولت محدود می‌شود؟
LM358N تول‌ریل نیست (Not Rail-to-Rail). در 5 ولت، خروجی تا 1–1.5 ولت زیر V+ می‌تواند برود.

3. آیا می‌توانم از آن به‌عنوان مقایسه‌گر استفاده کنم؟
بله. اما برای کاربردهای سریع، بهتر است از آی‌سی‌های مقایسه‌گر اختصاصی (مثل LM393) استفاده کنید.

4. تفاوت LM358N با LM358 چیست؟
حرف N نشان‌دهنده پکیج DIP است. عملکرد الکتریکی یکسان است.

5. آیا نیاز به خازن فیلتر روی پایه VCC دارد؟
بله. برای جلوگیری از نوسان، توصیه می‌شود یک خازن 0.1 میکروفاراد بین VCC و GND نزدیک به تراشه قرار دهید.
