آی‌سی گیرنده رادیو TA7642 AM: ساده‌ترین راه برای ساخت رادیوی AM بدون سلف

آی‌سی گیرنده رادیو TA7642 AM یکی از قدیمی‌ترین و جذاب‌ترین تراشه‌های گیرنده رادیویی است که با وجود سادگی فوق‌العاده، امکان ساخت یک رادیوی AM عملی را با تنها چند قطعه جانبی فراهم می‌کند. این تراشه در پکیج TO-92 (مشابه ترانزیستورهای کوچک) عرضه می‌شود و حاوی معادل 10 ترانزیستور در یک مدار یکپارچه است. با نیاز به ولتاژ بسیار پایین (1.1–1.8 ولت) و عدم نیاز به سلف یا کریستال خارجی، TA7642 گزینه‌ای ایده‌آل برای پروژه‌های آموزشی، رادیوهای جیبی و سیستم‌های نظارتی کم‌هزینه محسوب می‌شود.

گیرنده‌های رادیویی AM چیستند و چرا هنوز کاربرد دارند؟

AM (Amplitude Modulation) یا مدولاسیون دامنه، قدیمی‌ترین روش انتقال سیگنال صوتی از طریق امواج رادیویی است که هنوز در باند 520 تا 1620 کیلوهرتز فعال است. با وجود پیشرفت فناوری، رادیوهای AM به‌دلیل سادگی طراحی، برد بالا در شب و هزینه بسیار پایین، در آموزش، صنعت و حتی در برخی سیستم‌های اضطراری همچنان مورد استفاده قرار می‌گیرند.

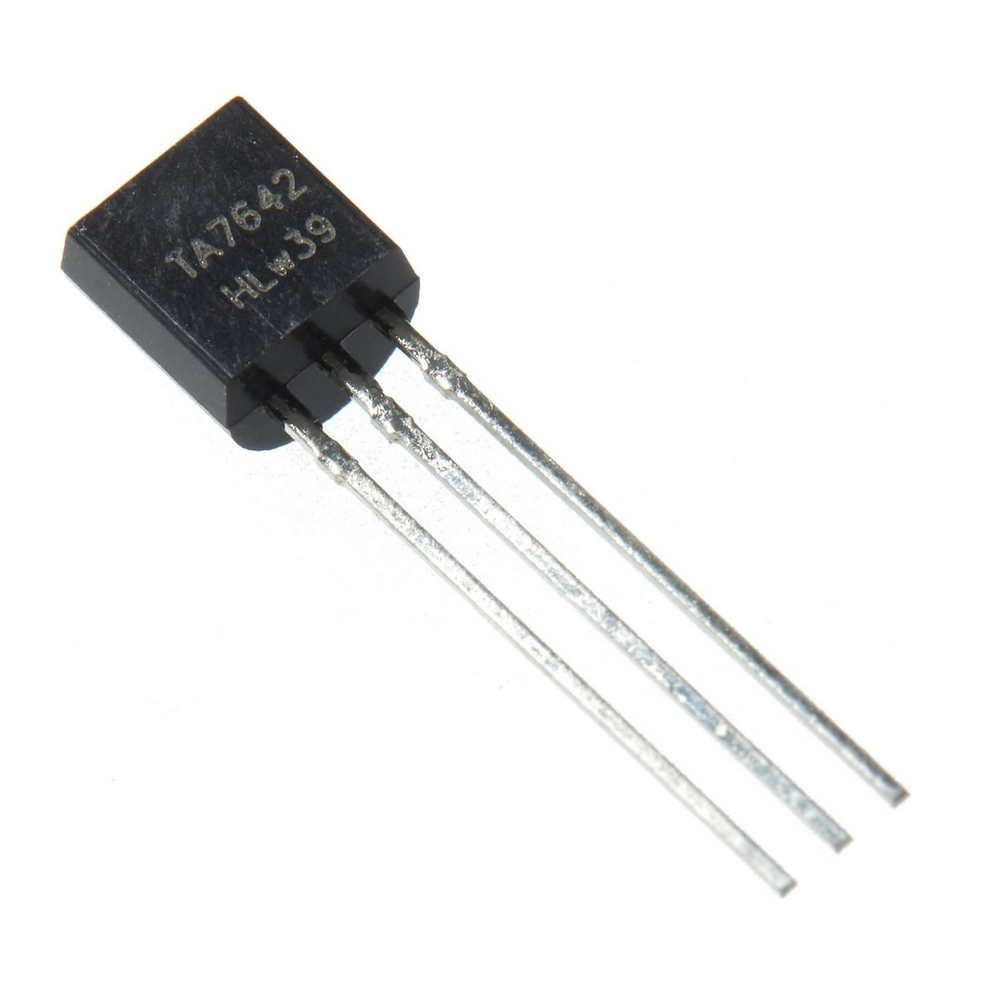

معرفی آی‌سی TA7642: یک تراشه، 10 ترانزیستور — در یک پکیج TO-92

تراشه TA7642 در واقع یک گیرنده ریجنراتور (Regenerative Receiver) یکپارچه است. این طراحی کلاسیک، سیگنال را با تقویت و فیدبک به‌صورت همزمان آشکارسازی می‌کند. تمامی این عملیات در یک قطعه 3 پینه با پکیج TO-92 جای گرفته که نصب آن روی برد یا تست در برد بردبسیار ساده است.

مشخصات فنی کلیدی آی‌سی TA7642

• نوع تراشه: گیرنده AM یکپارچه
• معماری: ریجنراتور (Regenerative)
• پکیج: TO-92 (3 پین)
• محدوده فرکانسی: 520 kHz تا 1620 kHz (باند AM استاندارد)
• ولتاژ کاری: 1.1V تا 1.8V DC
• جریان مصرفی: حدود 0.3 تا 0.5 میلی‌آمپر
• حساسیت: بسیار بالا — قادر به دریافت سیگنال‌های ضعیف
• خروجی: جریان صوتی آنالوگ (نیاز به آمپلی‌فایر خارجی)
• قطعات جانبی موردنیاز: تنها یک خازن تنظیم (Variable Capacitor) و آنتن

معماری سوپر ریجنراتور (Regenerative): بدون نیاز به سلف یا کریستال

برخلاف گیرنده‌های سوپرهتروداین مدرن که به سلف، کریستال و مراحل تقویت متعدد نیاز دارند، TA7642 تنها با یک خازن متغیر و یک آنتن ساده (مثلاً یک سیم 10–30 سانتی‌متری) کار می‌کند. این سادگی، آن را به انتخابی عالی برای آموزش مفاهیم پایه رادیو تبدیل کرده است.

پکیج TO-92: کوچک، ارزان و سازگار با مدارهای دیتا شیت

پکیج TO-92 همان پکیج رایج ترانزیستورهایی مانند BC547 یا 2N2222 است. این ویژگی، جایگزینی و تست آن را در مدارهای آموزشی بسیار آسان می‌کند.

محدوده فرکانسی AM: 520 تا 1620 کیلوهرتز

این محدوده، تمامی ایستگاه‌های رادیویی AM رایج در ایران و جهان را پوشش می‌دهد — از برنامه‌های صبحگاهی گرفته تا خبرهای شبانه.

ولتاژ کاری پایین: 1.1 تا 1.8 ولت — مناسب برای باتری‌های کوچک

با مصرف جریانی کمتر از 0.5 میلی‌آمپر، این تراشه می‌تواند با یک باتری قلمی قدیمی (حتی ضعیف) به‌راحتی کار کند. این ویژگی، آن را برای رادیوهای اضطراری یا جیبی ایده‌آل می‌سازد.

کاربردهای آموزشی و صنعتی آی‌سی گیرنده رادیو TA7642 AM

پروژه‌های آموزشی الکترونیک برای دانش‌آموزان و دانشجویان

در کارگاه‌های آموزشی، دانش‌آموزان می‌توانند با تنها 4 قطعه (TA7642، خازن تنظیم، آنتن و باتری) یک رادیوی کارکردی بسازند و مفاهیمی مانند فرکانس، رزونانس و آشکارسازی را به‌صورت عملی یاد بگیرند.

ساخت رادیوی جیبی ساده بدون نیاز به منبع تغذیه پیچیده

با اتصال به یک آمپلی‌فایر ساده (مثل LM386)، می‌توان یک رادیوی جیبی کوچک ساخت که حتی با یک باتری AAA کار کند.

ماژول‌های گیرنده صنعتی برای سیستم‌های نظارتی کم‌هزینه

در سیستم‌هایی که نیاز به شنود سیگنال‌های AM (مثل سیستم‌های هشدار قدیمی) دارند، TA7642 می‌تواند به‌عنوان یک گیرنده اولیه با هزینه بسیار پایین استفاده شود.

نحوه استفاده و طراحی مدار با TA7642

مدار پایه با خازن تنظیم و آنتن مستقیم

یک مدار ساده شامل:

• پین 1 (Emitter): به زمین
• پین 2 (Base): به آنتن و خازن تنظیم (365 پیکوفاراد)
• پین 3 (Collector): به باتری مثبت و خروجی صوتی

آنتن می‌تواند یک سیم 20 سانتی‌متری باشد. خازن تنظیم، فرکانس را انتخاب می‌کند.

اتصال به آمپلی‌فایر صوتی برای خروجی قابل شنیدن

خروجی TA7642 جریان صوتی بسیار ضعیفی است. برای شنیدن صدا، حتماً باید به یک آمپلی‌فایر تک‌تراشه (مثل LM386) متصل شود.

چرا TA7642 نسبت به گیرنده‌های مدرن ساده‌تر است؟

مقایسه با گیرنده‌های دیجیتال (مثل SI4703) از نظر پیچیدگی و هزینه

TA7642 برای آموزش و سادگی ساخته شده، نه برای ویژگی‌های پیشرفته.

نتیجه‌گیری: بازگشت به اصول با یک تراشه کلاسیک

آی‌سی گیرنده رادیو TA7642 AM تنها یک قطعه الکترونیکی نیست؛ بلکه دریچه‌ای به دنیای رادیوی آنالوگ است. با هزینه‌ای ناچیز و سادگی بی‌نظیر، این تراشه همچنان جایگاه ویژه‌ای در آموزش، هواخواهی و الکترونیک کلاسیک دارد.

❓ پرسش‌های متداول (FAQ)

1. آیا این آی‌سی برای گیرندگی FM مناسب است؟
خیر. TA7642 فقط برای باند AM (520–1620 کیلوهرتز) طراحی شده است.

2. چرا صدای خروجی ضعیف است؟
خروجی TA7642 نیاز به آمپلی‌فایر صوتی دارد. بدون آن، فقط با هدفون کریستالی (یا بسیار حساس) قابل شنیدن است.

3. آیا نیاز به سلف دارد؟
خیر. یکی از نقاط قوت این تراشه، عدم نیاز به سلف است. تنها یک خازن تنظیم و آنتن کافی است.

4. چگونه فرکانس را تنظیم کنم؟
با چرخاندن خازن متغیر (Variable Capacitor) که بین آنتن و زمین وصل شده است.

5. آیا می‌توانم آن را با آردوینو استفاده کنم؟
بله، اما فقط به‌عنوان گیرنده آنالوگ. خروجی آن را می‌توان به ورودی آنالوگ آردوینو متصل کرد (البته با آمپلی‌فایر میانی برای قوی‌تر شدن سیگنال).
