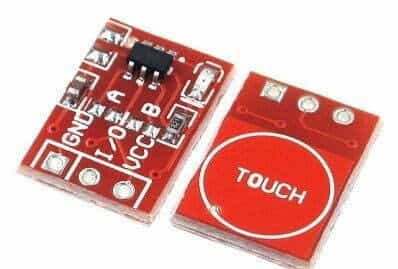

ماژول کلید تاچ تک کانال TTP223
4,719 تومان
ماژول کلید تاچ خازنی تک کانال با عملکرد مناسب، دارای قابلیت Self-Locking و چیپ کنترلر TTP223
Description:
1.Size:15*11mm
2.Power:2.5-5.5V
2.Power:2.5-5.5V
Trigger setting mode: (1- > Short ; 0- > No Short)
- AB=00:No-lock High TTL level output;
- AB=01:Self-lock High TTL level output;
- AB=10:No-lock Low TTL level output;
- AB=11:Self-lock Low TTL level output;
موجود در انبار
توضیحات
✋ آشنایی کامل با ماژول کلید تاچ تک کانال TTP223 – جایگزینی مدرن برای کلیدهای مکانیکی
ماژول TTP223 چیست؟
ماژول TTP223 یک کلید لمسی خازنی تک‌کاناله است که با لمس سطح آن توسط انگشت، سیگنال دیجیتال منطقی تولید می‌کند. این ماژول مبتنی بر چیپ TTP223 بوده و به عنوان جایگزینی مدرن برای کلیدهای مکانیکی در پروژه‌های الکترونیکی به کار می‌رود. با طراحی ساده، ابعاد کوچک و مصرف کم، در انواع پروژه‌های DIY، لمسی‌سازی، و حتی محصولات صنعتی قابل استفاده است.
ویژگی‌های کلیدی ماژول TTP223
| ویژگی | مقدار/توضیح |
|---|---|
| تراشه اصلی | TTP223 |
| تعداد کانال | 1 کانال لمسی |
| نوع خروجی | دیجیتال (High یا Low) |
| ولتاژ تغذیه | 2 تا 5.5 ولت DC |
| جریان مصرفی در حالت آماده | حدود 1.5 میکروآمپر |
| جریان مصرفی هنگام لمس | تا 3.5 میلی‌آمپر |
| نحوه خروجی | Active High (پیش‌فرض) |
| حالت‌های کاری قابل تنظیم | Toggle یا Momentary (با تغییر پَد‌ها) |
نحوه عملکرد
ماژول TTP223 در واقع یک حسگر لمسی خازنی است. زمانی که انگشت انسان به سطح لمسی نزدیک می‌شود، ظرفیت خازنی محیط کمی تغییر می‌کند که توسط چیپ TTP223 تشخیص داده شده و باعث تغییر وضعیت خروجی ماژول می‌شود.
در حالت پیش‌فرض:
-
لمس = خروجی HIGH
-
عدم لمس = خروجی LOW
می‌توان با قطع یا اتصال پَدهای A و B پشت ماژول، حالت کاری را بین تک‌ضربه‌ای (Toggle) و فشاری لحظه‌ای (Momentary) تغییر داد.
کاربردهای رایج ماژول TTP223
-
ساخت کلید لمسی برای روشن/خاموش کردن LED
-
جایگزین دکمه‌های مکانیکی در پروژه‌های آردوینو
-
طراحی پنل‌های لمسی برای لوازم خانگی
-
استفاده در دکورهای نوری، لامپ‌های رومیزی و چراغ خواب‌ها
-
راه‌اندازی سیستم‌های امنیتی یا قفل‌های لمسی
راه‌اندازی ماژول TTP223 با آردوینو
اتصال بسیار ساده است:
| پایه TTP223 | اتصال به آردوینو |
|---|---|
| VCC | 5V |
| GND | GND |
| OUT | هر پایه دیجیتال |
مقایسه با کلیدهای مکانیکی
| ویژگی | کلید مکانیکی | TTP223 |
|---|---|---|
| دوام | محدود (فرسودگی) | بالا (بدون تماس فیزیکی) |
| طراحی ظاهری | محدود | مدرن و تمیز |
| مصرف برق | مشابه | کمتر در حالت آماده |
| دقت لمس | ندارد | حساسیت بالا |
| نویزپذیری | نسبتاً کم | نیاز به طراحی مناسب زمین |
نکات مهم در استفاده
-
برای پایداری بهتر خروجی، از خازن 0.1µF بین VCC و GND استفاده کنید.
-
در محیط‌های پر نویز، با قرار دادن یک صفحه فلزی پشت ماژول و اتصال به زمین، دقت لمس را افزایش دهید.
-
اگر لمس با تاخیر یا نویز همراه است، پایه‌های A و B پشت ماژول را بررسی و تنظیم کنید.
✅ نتیجه‌گیری
ماژول تاچ TTP 223 یک ابزار کوچک اما بسیار کاربردی برای هوشمندسازی و زیباسازی پروژه‌های الکترونیکی است. با حذف دکمه‌های مکانیکی و جایگزینی آن با لمس، پروژه‌های شما جلوه‌ای مدرن‌تر، با دوام بیشتر و بدون خرابی فیزیکی خواهند داشت. این ماژول به خصوص برای پروژه‌های مبتنی بر آردوینو، طراحی پنل‌های لمسی و محصولات خلاقانه بسیار مفید است.
توضیحات تکمیلی
| وزن | 25 گرم |
|---|---|
| ابعاد | 15 × 11 میلی‌متر |
