نمایشگر TFT 3.5 اینچ شیلد رنگی 320×480 برای آردوینو
2,750,000 تومان
شیلد نمایشگر TFT 3.5 اینچ با رزولوشن ۳۲۰×۴۸۰ پیکسل، درایور ILI9486، رابط ۸ بیتی موازی و ولتاژ کاری ۵ ولت. این نسخه فاقد صفحه لمسی (Non-Touch) بوده و دارای رگولاتور داخلی است. سازگار با آردوینو UNO و Mega، مناسب برای ساخت پنلهای کنترلی، دستگاههای اندازهگیری و پروژههایی که ورودی فیزیکی دارند.
موجود در انبار
توضیحات
شیلد نمایشگر TFT 3.5 اینچ یکی از کاربردیترین و مقرونبهصرفهترین ماژولهای خروجی تصویری برای پروژههای مبتنی بر میکروکنترلر است. این ماژول با رزولوشن دقیق ۳۲۰ در ۴۸۰ پیکسل و قابلیت نمایش ۶۵,۵۳۶ رنگ، رابط کاربری گرافیکی حرفهای و شفافی را برای دستگاههای شما فراهم میکند. استفاده از نمایشگر TFT 3.5 اینچ در ساخت دستگاههای اندازهگیری، منوهای تعاملی و پنلهای کنترل صنعتی، تجربه کاربری را به سطح بالاتری ارتقا میدهد. لازم به ذکر است که این مدل خاص، نسخه فاقد صفحه لمسی (Non-Touch) بوده و تمرکز اصلی آن بر ارائه کیفیت تصویر بالا، پایداری بیشتر و هزینه تمامشده کمتر است.

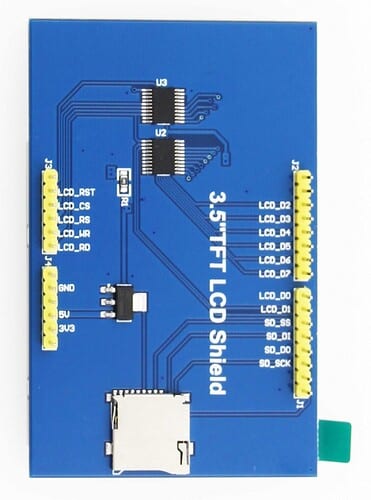

ساختار و درایور نمایشگر TFT 3.5 اینچ
قلب تپنده این ماژول، تراشه درایور ILI9486 یا ILI9488 است که مدیریت پیکسلها و تولید رنگهای ۱۶ بیتی را بر عهده دارد. نمایشگر TFT 3.5 اینچ از رابط ارتباطی موازی ۸ بیتی (8-bit Parallel) استفاده میکند که سرعت بهروزرسانی تصویر را نسبت به رابطهای SPI به شکل قابل توجهی افزایش میدهد. این شیلد به گونهای طراحی شده که مستقیماً روی هدرهای آردوینو UNO قرار میگیرد. همچنین، دارای یک رگولاتور ولتاژ داخلی است که ولتاژ ۵ ولت آردوینو را به ۳.۳ ولت مورد نیاز تراشه و پنل LCD تبدیل میکند و نیاز به مدارات جانبی را حذف مینماید.
مشخصات فنی دقیق شیلد آردوینو
برای طراحی صحیح مدار و انتخاب کتابخانه نرمافزاری، آشنایی با جزئیات فنی ضروری است:
- اندازه پنل: ۳.۵ اینچ
- رزولوشن: ۳۲۰ × ۴۸۰ پیکسل (HVGA)
- درایور کنترلکننده: ILI9486 یا ILI9488
- رابط ارتباطی: ۸ بیتی موازی (Parallel)
- تعداد رنگ قابل نمایش: ۶۵,۵۳۶ رنگ (۱۶ بیت RGB)
- ولتاژ کاری: ۵ ولت DC (با رگولاتور داخلی ۳.۳ ولت)
- مصرف جریان: حدود ۱۵۰ تا ۲۰۰ میلیآمپر (بسته به روشنایی پسزمینه)
- سازگاری سختافزاری: آردوینو UNO، Duemilanove و Mega (با استفاده از آداپتور شیلد)
- وضعیت تاچ: فاقد صفحه لمسی (Display Only)
کاربردهای نمایشگر TFT 3.5 اینچ در پروژههای الکترونیک
به دلیل ابعاد مناسب و خوانایی بالا، نمایشگر TFT 3.5 اینچ انتخابی ایدهآل برای ساخت اسیلوسکوپهای دیجیتال ساده، دیتالاگرهای محیطی و ایستگاههای هواشناسی است. از آنجا که این نسخه بدون تاچ است، برای پروژههایی که ورودی داده از طریق دکمههای فیزیکی، انکودر چرخشی یا کیپد انجام میشود، گزینهای بسیار مطمئنتر محسوب میشود؛ چرا که حساسیت به نویزهای محیطی و خطاهای لمسی را به صفر میرساند. همچنین در ساخت پنلهای کنترل ماشینآلات صنعتی کوچک که نیاز به دوام مکانیکی بالاتر دارند، کاربرد گستردهای دارد.
نکات راهاندازی و کتابخانههای نرمافزاری
برای راهاندازی این ماژول در محیط آردوینو، کتابخانههای
MCUFRIEND_kbv یا TFT_eSPI بهترین عملکرد را ارائه میدهند. توجه داشته باشید که این شیلد تقریباً از تمام پینهای دیجیتال (D2 تا D9) و آنالوگ (A0 تا A5) آردوینو UNO استفاده میکند. بنابراین، در هنگام طراحی پروژه، باید پینهای باقیمانده (مانند D10, D11, D12, D13 و A6, A7) را برای اتصال سنسورها یا ماژولهای دیگر در نظر بگیرید. تمیز نگه داشتن سطح پنل و جلوگیری از فشار مکانیکی مستقیم بر روی شیشه LCD، عمر مفید نمایشگر TFT 3.5 اینچ را به طور قابل توجهی افزایش میدهد.
