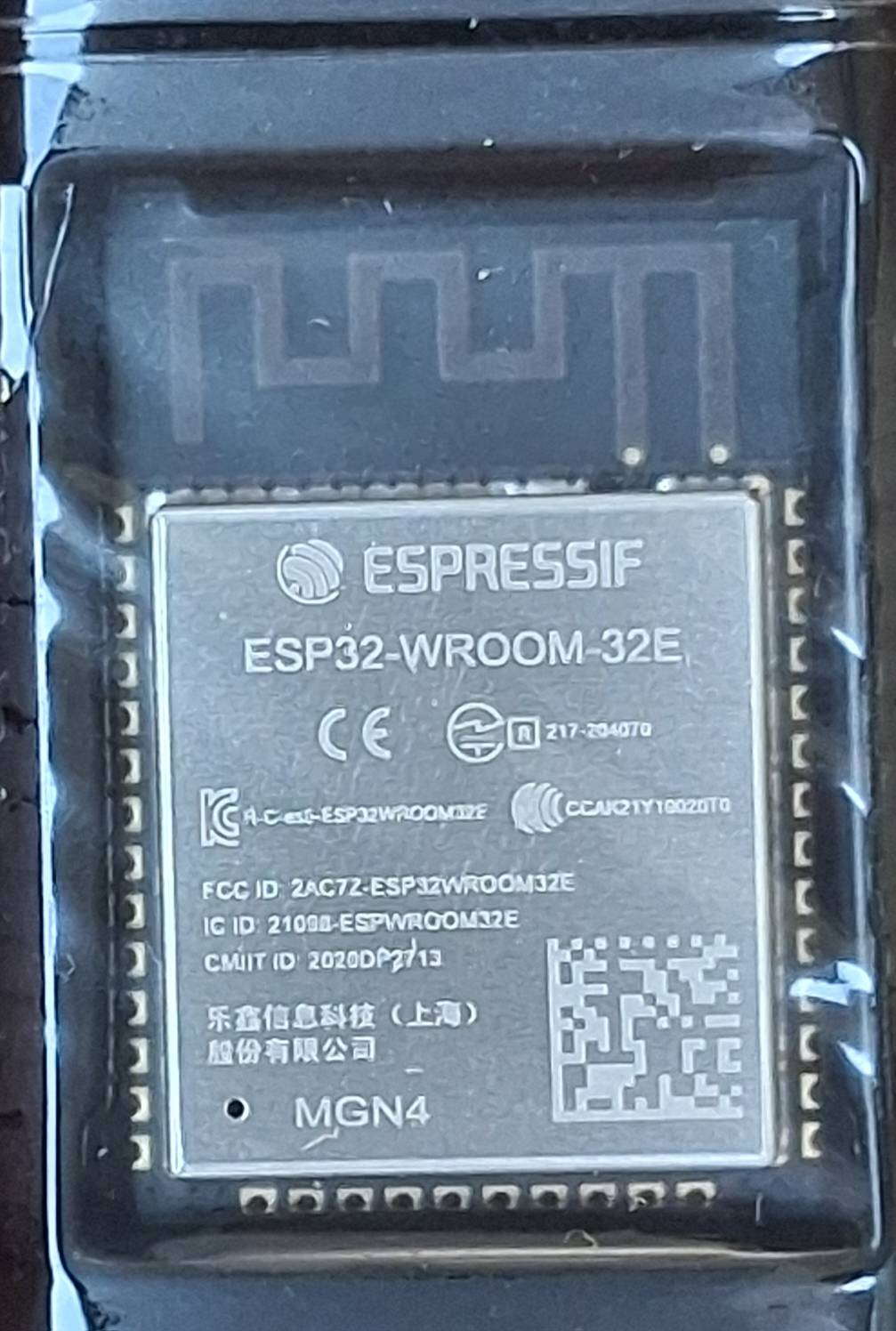

ماژول ESP32-WROOM-32E-N4 Espressif با حافظه فلش 4MB
880,000 تومان
ماژول ESP32-WROOM-32E-N4 با پردازنده دو هستهای ۲۴۰ مگاهرتز، ۴ مگابایت حافظه فلش، پشتیبانی از Wi-Fi و بلوتوث ۴.۲، ولتاژ کاری ۲.۲ تا ۳.۶ ولت و ابعاد ۱۸×۲۵.۵ میلیمتر. دارای آنتن PCB داخلی و سوراخهای Castellated برای نصب آسان SMD، مناسب برای اینترنت اشیاء و سیستمهای هوشمند.
موجود در انبار
توضیحات
ماژول ESP32-WROOM-32E-N4 یکی از پیشرفتهترین و محبوبترین راهکارهای اتصال بیسیم در دنیای اینترنت اشیاء (IoT) و سیستمهای تعبیهشده است. این قطعه با بهرهگیری از تراشه قدرتمند ESP32-D0WD-V3، ترکیبی بینظیر از عملکرد پردازشی بالا، مصرف انرژی بهینه و قابلیتهای ارتباطی گسترده را ارائه میدهد. استفاده از ماژول ESP32-WROOM-32E-N4 در پروژههای صنعتی، خانههای هوشمند و گجتهای پوشیدنی، به دلیل داشتن ۴ مگابایت حافظه فلش داخلی و آنتن PCB یکپارچه، فرآیند توسعه سختافزار را به شدت تسهیل و هزینههای تولید را کاهش میدهد.
معماری و ساختار داخلی ماژول ESP32-WROOM-32E-N4
قلب تپنده این قطعه، یک میکروکنترلر دو هستهای Xtensa 32-bit LX6 است که قادر به اجرای فرکانس کاری تا ۲۴۰ مگاهرتز میباشد. ماژول ESP32-WROOM-32E-N4 از پروتکلهای Wi-Fi 802.11 b/g/n و بلوتوث نسخه ۴.۲ (شامل حالتهای کلاسیک BR/EDR و کممصرف BLE) پشتیبانی میکند. وجود ۴ مگابایت حافظه فلش (که با پسوند N4 مشخص میشود) فضای کافی برای ذخیره کدهای پیچیده فریمورک، دادههای پیکربندی و حتی فایلهای سیستمی کوچک را فراهم میآورد. طراحی ماژولار با سوراخهای نیمدایرهای (Castellated) در لبهها، لحیمکاری مستقیم و مطمئن آن روی بردهای مدار چاپی (PCB) را بدون نیاز به قطعات جانبی اضافی ممکن میسازد.
مشخصات فنی دقیق و پارامترهای الکتریکی
برای طراحی دقیق و پایدار مدار، آشنایی با جزئیات فنی این تراشه ضروری است:
- پردازنده: دو هستهای Xtensa LX6 با فرکانس تا ۲۴۰ مگاهرتز
- حافظه فلش داخلی: ۴ مگابایت (۳۲ مگابیت)
- حافظه SRAM: ۵۲۰ کیلوبایت
- ارتباط بیسیم: Wi-Fi 802.11 b/g/n و Bluetooth 4.2
- ولتاژ کاری: ۲.۲ تا ۳.۶ ولت DC
- دمای عملکرد: ۴۰- تا ۸۵+ درجه سانتیگراد
- ابعاد فیزیکی: ۱۸ × ۲۵.۵ × ۲.۸ میلیمتر
- نوع آنتن: آنتن PCB چاپشده روی برد (On-board)
- رابطهای ارتباطی: SDIO, SPI, UART, I2C, I2S, IR, PWM, ADC, DAC, TWAI (CAN)
- حالتهای کممصرف: Deep Sleep با مصرف جریان در حد میکروآمپر
کاربردهای تخصصی ماژول ESP32-WROOM-32E-N4
انعطافپذیری بالای این قطعه، دامنه کاربرد آن را بسیار گسترده کرده است. مهندسان از ESP32-WROOM-32E-N4 برای ساخت سیستمهای خانه هوشمند، کنترلکنندههای صنعتی مبتنی بر پروتکل MQTT و دستگاههای ردیابی GPS استفاده میکنند. در حوزه رباتیک، این ماژول به عنوان مغز متفکر برای ارتباط بیسیم رباتها با سرورهای ابری عمل میکند. همچنین، به دلیل پشتیبانی از رابطهای صوتی (I2S) و مبدلهای دیجیتال به آنالوگ (DAC)، در پروژههای پردازش صدا، سیستمهای اعلام صوتی هوشمند و تجهیزات پزشکی قابل حمل نیز کاربرد فراوانی دارد.
مزایای رقابتی و نکات طراحی مدار
نسبت به نسلهای قبلی، این نسخه دارای بهبودهای قابل توجهی در عملکرد فرکانس رادیویی (RF) و پایداری دمایی است. مصرف انرژی در حالتهای خواب به شدت بهینه شده که آن را برای دستگاههای باتریمحور ایدهآل میسازد. هنگام طراحی PCB، توصیه میشود فضای خالی (Keep-out zone) زیر آنتن PCB رعایت شود تا از تضعیف سیگنال جلوگیری گردد. همچنین استفاده از خازنهای بایپس (Decoupling) با ظرفیت ۱۰۰ نانوفارد در نزدیکترین فاصله به پایههای تغذیه، پایداری ولتاژ را در لحظات اوج مصرف جریان تضمین میکند. توجه به این نکات مهندسی، عملکرد پایدار ماژول ESP32-WROOM-32E-N4 را در شرایط محیطی مختلف تضمین خواهد کرد.
