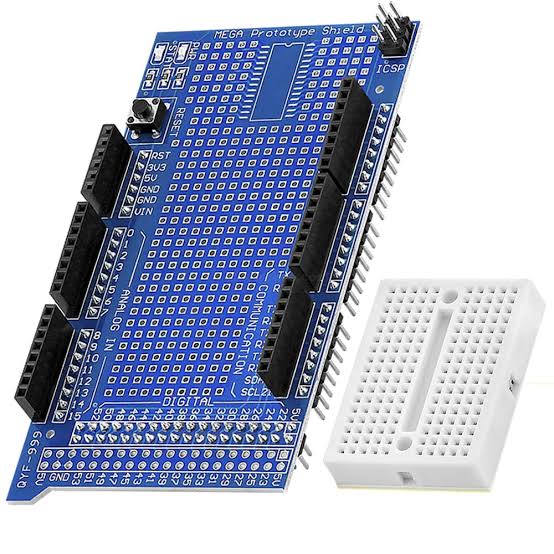

شیلد پروتوتایپ مگا Mega2560 با مینی بردبورد
420,000 تومان
شیلد پروتوتایپ مگا با PCB دو لایه FR4، مینی بردبورد ۱۷۰ سوراخه با فاصله ۲.۵۴ میلیمتر، پدهای لحیمکاری نقطهای، ابعاد ۱۰۱.۶×۵۳.۳ میلیمتر، همراه با هدرهای نری و مادگی. سازگار با آردوینو Mega2560، دارای ۵۴ پایه دیجیتال و ۱۶ پایه آنالوگ، مناسب برای پروژههای رباتیک، سیستمهای صنعتی و دستگاههای اندازهگیری چندکاناله.
موجود
توضیحات
شیلد پروتوتایپ مگا یک پلتفرم توسعه حرفهای و گسترده برای مهندسانی است که با برد آردوینو Mega2560 کار میکنند و به فضای بیشتری برای پیادهسازی مدارهای پیچیده نیاز دارند. این برد توسعه با طراحی هوشمندانه، ترکیبی از فضای لحیمکاری وسیع و یک مینی بردبورد داخلی را در اختیار کاربران قرار میدهد تا امکان تست و پیادهسازی همزمان مدارهای موقت و دائمی فراهم شود. استفاده از شیلد پروتوتایپ مگا در پروژههای صنعتی، سیستمهای رباتیک پیشرفته و دستگاههای اندازهگیری چندکاناله، فرآیند پروتوتایپینگ را به شکل چشمگیری تسریع کرده و از نیاز به سیمکشیهای پیچیده میکاهد. هدرهای نری و مادگی موجود در بسته، نصب و تعویض ماژولها را بدون نیاز به لحیمکاری امکانپذیرمیسازد.
ساختار و طراحی شیلد پروتوتایپ مگا
این برد با استفاده از PCB دو لایه با کیفیت بالا و روکش مسی بهینه طراحی شدهاست. شیلد پروتوتایپ مگا دارای دو بخش اصلی است: بخش بالایی شامل یک مینی بردبورد ۱۷۰ سوراخه با فاصله استاندارد ۲.۵۴ میلیمتر برای تست سریع مدارها و بخش پایینی شامل پدهای لحیمکاری با الگوی نقطهای (Dot Matrix) برای ساخت مدارهای دائمی. این طراحی ترکیبی به کاربر اجازه میدهد ابتدا مدار را روی بردبورد تست کند و پس از اطمینان از عملکرد، همان مدار را روی بخش لحیمکاری پیادهسازی نماید. تمام پایههای GPIO آردوینو Mega2560 از طریق هدرهای مادگی در دسترس هستند و هدرهای نری اضافی برای اتصال ماژولهای خارجی فراهم شدهاست.
مشخصات فنی دقیق برد توسعه Mega2560
پارامترهای فیزیکی و الکتریکی این برد برای کاربردهای حرفهای و پیچیده بهینهسازی شدهاند:
- سازگاری: آردوینو Mega2560 و Mega2560 R3
- نوع PCB: دو لایه FR4 با ضخامت ۱.۶ میلیمتر
- ابعاد برد: ۱۰۱.۶ میلیمتر طول × ۵۳.۳ میلیمتر عرض
- تعداد سوراخهای بردبورد: ۱۷۰ سوراخ (۱۷ سطر × ۱۰ ستون)
- فاصله بین پینها: ۲.۵۴ میلیمتر (استاندارد DIP)
- قطر سوراخها: ۱ میلیمتر (مناسب برای قطعات DIP)
- روکش پدها: قلعاندود (HASL) برای لحیمکاری آسان
- هدرهای همراه: نری و مادگی برای تمام پایهها
- تعداد پایههای دیجیتال در دسترس: ۵۴ پایه
- تعداد پایههای آنالوگ در دسترس: ۱۶ پایه
- پورتهای ارتباطی: ۴ عدد UART، SPI، I2C و TWI
- ولتاژ کاری: ۵ ولت DC (مطابق با Mega2560)
- حداکثر جریان هر پایه: ۴۰ میلیآمپر
- وزن خالص: ۲۵ گرم
کاربردهای تخصصی شیلد پروتوتایپ مگا
فضای گسترده و تعداد پینهای بالا، شیلد پروتوتایپ مگا را برای پروژههای پیچیده و چندکاناله ایدهآل میسازد. در سیستمهای رباتیک پیشرفته، این برد امکان اتصال همزمان دهها سنسور، موتور و ماژول ارتباطی را فراهم میکند. در پروژههای صنعتی و PLCهای سفارشی، این شیلد به عنوان پایهای برای ساخت کنترلکنندههای چندکاناله با قابلیت توسعه استفاده میشود. همچنین در ساخت دستگاههای اندازهگیری حرفهای، اسیلوسکوپهای چندکاناله و سیستمهای دیتالاگر، این برد فضای کافی برای پیادهسازی مدارهایپیچیده را ارائه میدهد. وجود ۴ پورت UART امکان اتصال همزمان به ماژولهای GPS، بلوتوث، WiFi و نمایشگرهای سریال را میسرمیسازد.
مزایای رقابتی و نکات لحیمکاری شیلد پروتوتایپ مگا
مزیت اصلی شیلد پروتوتایپ مگا نسبت به نسخه UNO، فضای لحیمکاری بزرگتر و دسترسی به ۵۴ پایه دیجیتال و ۱۶ پایه آنالوگ است که برای پروژههای بزرگ ضروری میباشد. طراحی دو لایه PCB باعث میشود که مسیرهای زمین و تغذیه به صورت بهینه هدایت شوند و نویز سیگنال کاهش یابد. هنگام لحیمکاری، توصیه میشود ابتدا هدرهای مادگی را نصب کنید و سپس آردوینو Mega2560 را روی آن قرار دهید تا از تراز بودن پایهها اطمینان حاصل شود. برای قطعات حساس به حرارت مانند ICها، از هویه با کنترل دما استفاده کنید و زمان تماس را به حداقل برسانید.
استفاده از فیلد کش (Solder Wick) برای اصلاح اشتباهات لحیمکاری بسیار مفید است. همچنین برای پروژههایی که در محیطهای مرطوب استفاده میشوند، پوشش محافظ (Conformal Coating) روی اتصالات میتواند عمر مفید سیستم را افزایش دهد. این شیلد، انتخابی هوشمندانه برای مهندسانی است که به دنبال پلتفرمی گسترده و حرفهای برای توسعه پروژههایپیچیده خود هستند.
