شیلد پروتوتایپ آردوینو با PCB دو لایه FR4، مینی بردبورد ۱۷۰ سوراخه با فاصله ۲.۵۴ میلیمتر، پدهای لحیمکاری نقطهای، ابعاد ۶۸.۶×۵۳.۳ میلیمتر، همراه با هدرهای نری و مادگی. سازگار با آردوینو UNO، مناسب برای پروتوتایپینگ، توسعه پروژههای IoT و ساخت مدارهای دائمی با امکان تست اولیه روی بردبورد.
موجود
توضیحات
شیلد پروتوتایپ آردوینو یک پلتفرم ایدهآل برای توسعهدهندگان و مهندسانی است که قصد دارند پروژههای خود را از مرحله بردبورد به مدار دائمی منتقل کنند. این برد توسعه با طراحی هوشمندانه، ترکیبی از فضای لحیمکاری گسترده و یک مینی بردبورد داخلی را در اختیار کاربران قرار میدهد تا امکان تست و پیادهسازی همزمان مدارهای موقت و دائمی فراهم شود. استفاده از شیلد پروتوتایپ آردوینو در پروژههای اینترنت اشیاء، سیستمهای کنترلی و دستگاههای اندازهگیری، فرآیند پروتوتایپینگ را به شکل چشمگیری تسریع کرده و از نیاز به سیمکشیهای پیچیده و نامرتب میکاهد. همراه بودن هدرهای نری و مادگی در بسته، نصب و تعویض ماژولها را بدون نیاز به لحیمکاری امکانپذیر میسازد.
ساختار و طراحی شیلد پروتوتایپ آردوینو

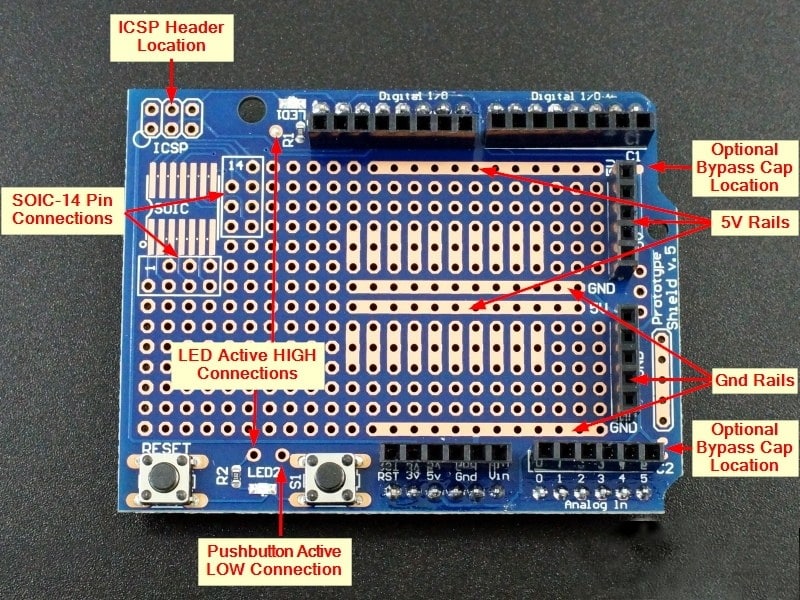

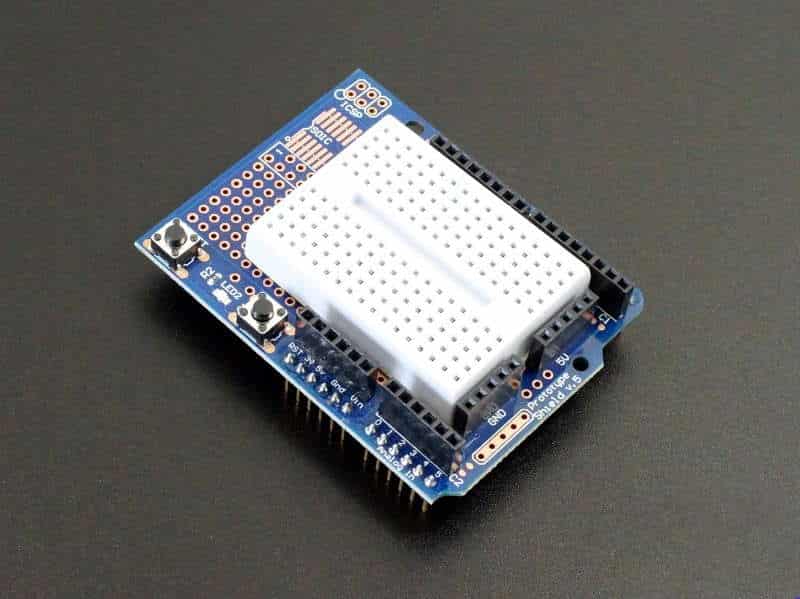

این برد با استفاده از PCB دو لایه با کیفیت بالا و روکش مسی بهینه طراحی شده است. شیلد پروتوتایپ آردوینو دارای دو بخش اصلی است: بخش بالایی شامل یک مینی بردبورد ۱۷۰ سوراخه با فاصله استاندارد ۲.۵۴ میلیمتر برای تست سریع مدارها و بخش پایینی شامل پدهای لحیمکاری با الگوی نقطهای (Dot Matrix) برای ساخت مدارهای دائمی. این طراحی ترکیبی به کاربر اجازه میدهد ابتدا مدار را روی بردبورد تست کند و پس از اطمینان از عملکرد، همان مدار را روی بخش لحیمکاری پیادهسازی نماید. تمام پایههای GPIO آردوینو UNO از طریق هدرهای مادگی در دسترس هستند و هدرهای نری اضافی برای اتصال ماژولهای خارجی فراهم شده است.
مشخصات فنی دقیق برد توسعه
پارامترهای فیزیکی و الکتریکی این برد برای کاربردهای حرفهای بهینهسازی شدهاند:
- سازگاری: آردوینو UNO، UNO R3 و بردهای سازگار
- نوع PCB: دو لایه FR4 با ضخامت ۱.۶ میلیمتر
- ابعاد برد: ۶۸.۶ میلیمتر طول × ۵۳.۳ میلیمتر عرض
- تعداد سوراخهای بردبورد: ۱۷۰ سوراخ (۱۷ سطر × ۱۰ ستون)
- فاصله بین پینها: ۲.۵۴ میلیمتر (استاندارد DIP)
- قطر سوراخها: ۱ میلیمتر (مناسب برای قطعات DIP)
- روکش پدها: قلعاندود (HASL) برای لحیمکاری آسان
- هدرهای همراه: نری و مادگی برای تمام پایهها
- تعداد پایههای در دسترس: ۱۴ پایه دیجیتال + ۶ پایه آنالوگ + تغذیه و زمین
- ولتاژ کاری: ۵ ولت DC (مطابق با آردوینو UNO)
- حداکثر جریان هر پایه: ۴۰ میلیآمپر
- وزن خالص: ۱۸ گرم
- رنگ سولدر ماسک: مشکی یا قرمز (بسته به سری تولید)
کاربردهای تخصصی شیلد پروتوتایپ آردوینو
این برد در طیف وسیعی از پروژههای الکترونیکی کاربرد دارد. شیلد پروتوتایپ آردوینو برای توسعهدهندگانی که میخواهند پروژههای خود را از حالت موقت به دائمی تبدیل کنند، ابزاری ضروری است. در ساخت دستگاههای اندازهگیری سفارشی، این برد امکان اتصال سنسورها، نمایشگرها و ماژولهای ارتباطی را به صورت منظم فراهم میکند. در پروژههای اینترنت اشیاء (IoT)، این شیلد به عنوان پایهای برای ساخت گرههای_sensor_ با قابلیت توسعه استفاده میشود. همچنین در محیطهای آموزشی و کارگاههای الکترونیک، این برد برای آموزش لحیمکاری و طراحی مدار به دانشجویان به کار میرود. وجود مینی بردبورد داخلی، امکان تست قطعات جدید قبل از لحیمکاری نهایی را میسر میسازد.
مزایای رقابتی و نکات لحیمکاری شیلد پروتوتایپ آردوینو
مزیت اصلی شیلد پروتوتایپ آردوینو نسبت به بردهای پرفراژ ساده، وجود مینی بردبورد داخلی و هدرهای از پیش تعبیهشده است که نیاز به خرید جداگانه این قطعات را حذف میکند. طراحی دو لایه PCB باعث میشود که مسیرهای زمین و تغذیه به صورت بهینه هدایت شوند و نویز سیگنال کاهش یابد. هنگام لحیمکاری، توصیه میشود ابتدا هدرهای مادگی را نصب کنید و سپس آردوینو را روی آن قرار دهید تا از تراز بودن پایهها اطمینان حاصل شود. برای قطعات حساس به حرارت مانند ICها، از هویه با کنترل دما استفاده کنید و زمان تماس را به حداقل برسانید.
استفاده از فیلد کش (Solder Wick) برای اصلاح اشتباهات لحیمکاری بسیار مفید است. همچنین برای پروژههایی که در محیطهای مرطوب استفاده میشوند، پوشش محافظ (Conformal Coating) روی اتصالات میتواند عمر مفید سیستم را افزایش دهد. این شیلد، انتخابی هوشمندانه برای مهندسانی است که به دنبال پلتفرمی انعطافپذیر و حرفهای برای توسعه پروژههای خود هستند.
توضیحات تکمیلی
| ابعاد | 686 × 533 میلیمتر |
|---|
