ماژول LED WS2812B نئوپیکسل RGB تک نقطهای CJMCU
150,000 تومان
ماژول LED WS2812B با تراشه WS2812B، قابلیت نمایش ۱۶,۷۷۷,۲۱۶ رنگ، شدت نور ۲۵۶ سطح، ولتاژ کاری ۵ ولت، جریان ۶۰ میلیآمپر در هر LED، رابط تکسیمه با سرعت ۸۰۰ کیلوبیت بر ثانیه، دارای مقاومت محافظ ۴۷۰ اهم و خازن ۱۰۰ نانوفارد، ابعاد ۱۲×۱۲ میلیمتر. مناسب برای نوارهای LED آدرسپذیر، ساعتهای دیجیتال، پنلهای ماتریسی و پروژههای نورپردازی خلاقانه.
موجود
توضیحات
ماژول LED WS2812B یکی از پرکاربردترین و محبوبترین ماژولهای نوری آدرسپذیر در دنیای الکترونیک خلاقانه است. این محصول با برند CJMCU، یک LED RGB تمامرنگی با پروتکل Neopixel است که قابلیت کنترل مستقل رنگ و شدت نور هر پیکسل را فراهم میکند. استفاده از ماژول LED WS2812B در پروژههای نورپردازی تزئینی، نوارهای LED آدرسپذیر، ساعتهای دیجیتال خلاقانه و پنلهای نمایشگر، امکان خلق افکتهای نوری پویا و چشمنواز را با حداقل پیچیدگی سختافزاری میسر میسازد. وجود مقاومتهای محافظ و خازن decoupling داخلی، پایداری عملکرد این ماژول را در پروژههای حرفهای تضمین میکند.
ساختار و فناوری ماژول LED WS2812B

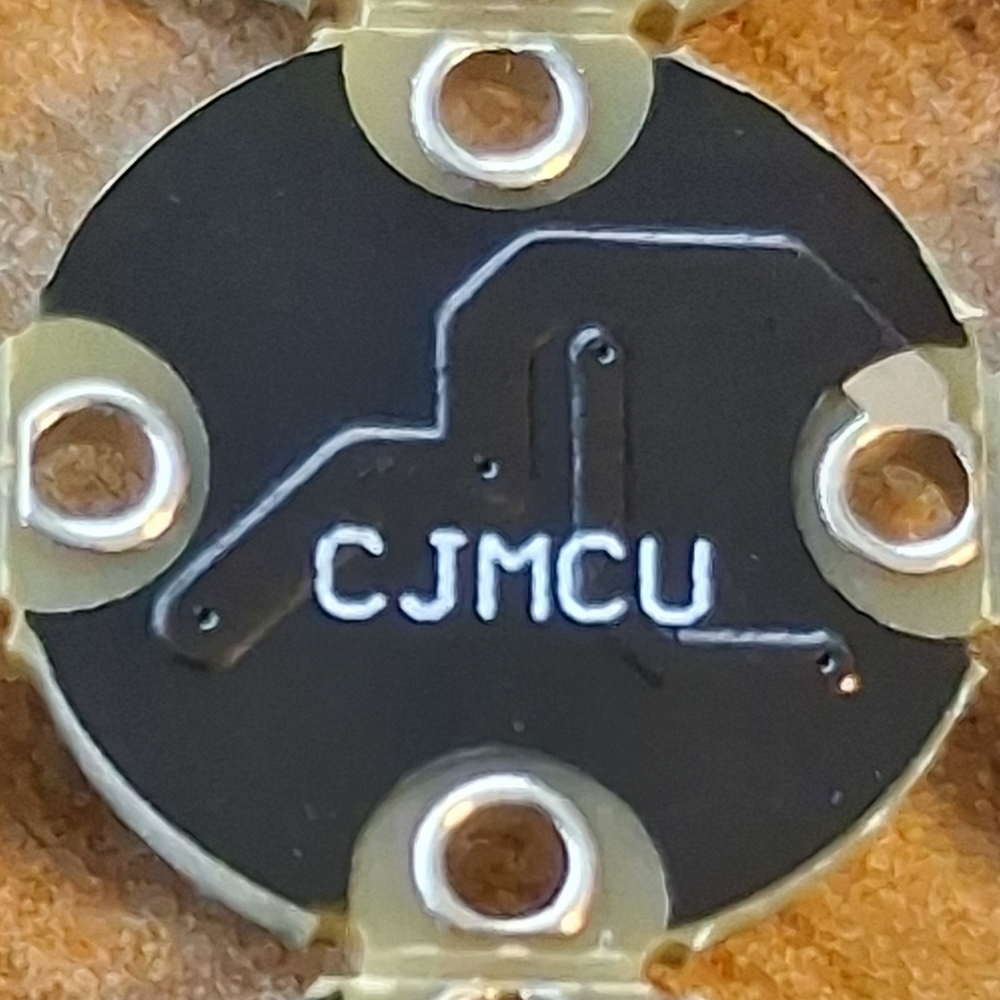

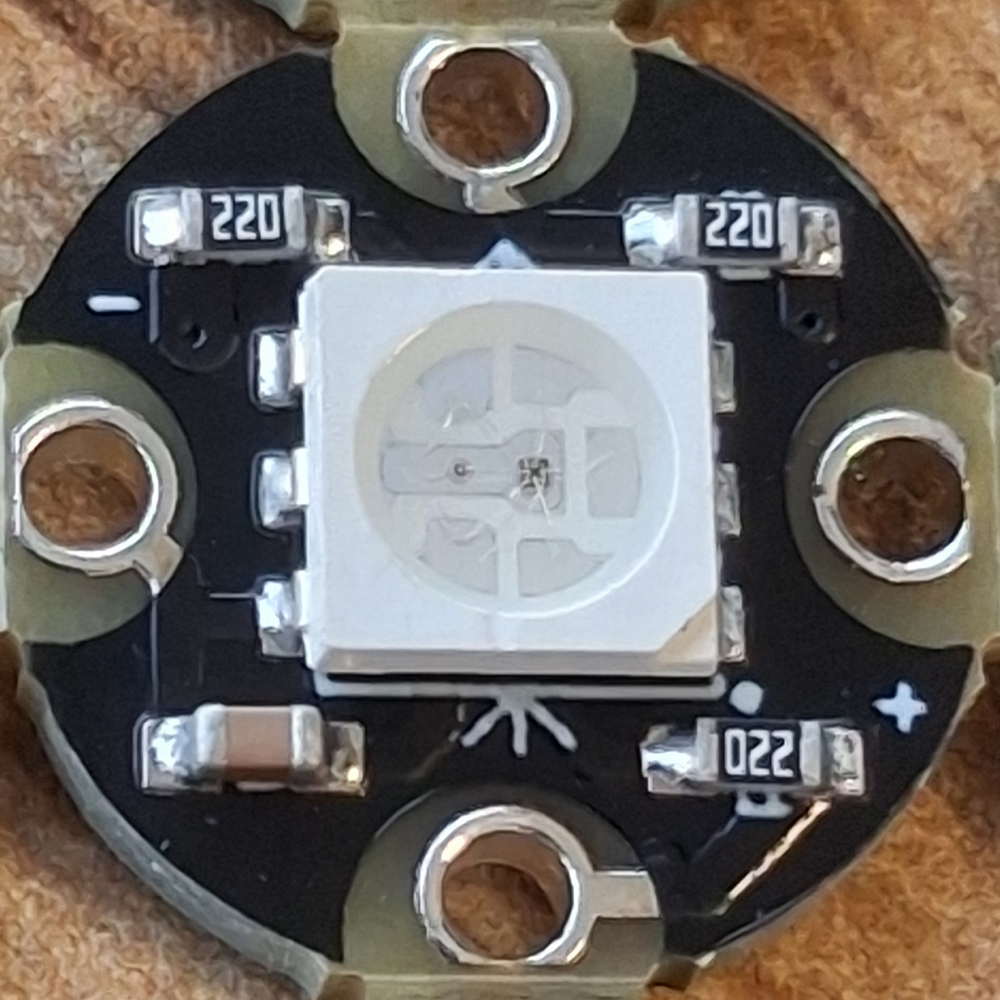

قلب این ماژول، تراشه WS2812B است که یک LED RGB با درایور داخلی و پروتکل ارتباطی تکسیمه (One-Wire) محسوب میشود. ماژول LED WS2812B دارای یک ورودی داده (DIN) و یک خروجی داده (DOUT) است که امکان زنجیرهای کردن (Daisy Chain) چندین ماژول را با استفاده از تنها یک پایه GPIO میکروکنترلر فراهم میآورد. هر LED میتواند به صورت مستقل یکی از ۱۶,۷۷۷,۲۱۶ رنگ ممکن را با شدت نور قابل تنظیم نمایش دهد. برد CJMCU شامل مقاومتهای محافظ ۴۷۰ اهمی برای پایه داده و خازن ۱۰۰ نانوفارد برای فیلتر نویز تغذیه است که از آسیب دیدن تراشه در اثر نوسانات ولتاژ جلوگیریمیکند.
مشخصات فنی دقیق نئوپیکسل RGB
پارامترهای الکتریکی و نوری این ماژول برای کاربردهای حرفهای بهینهسازی شدهاند:
- مدل تراشه: WS2812B
- نوع LED: RGB با کاتد مشترک داخلی
- تعداد رنگ قابل نمایش: ۱۶,۷۷۷,۲۱۶ رنگ (۲۴ بیت)
- شدت نور هر رنگ: ۲۵۶ سطح (۸ بیت)
- طول موج قرمز: ۶۲۰ تا ۶۲۵ نانومتر
- طول موج سبز: ۵۱۵ تا ۵۳۰ نانومتر
- طول موج آبی: ۴۶۵ تا ۴۷۵ نانومتر
- زاویه دید: ۱۲۰ درجه
- شدت نور: ۲۰۰ تا ۵۰۰ mcd (بسته به رنگ)
- ولتاژ کاری: ۵ ولت DC (±۰.۵ ولت)
- جریان هر LED: حداکثر ۶۰ میلیآمپر (در روشنایی کامل سفید)
- جریان در حالت استندبای: کمتر از ۱ میکروآمپر
- رابط ارتباطی: تکسیمه (One-Wire) با سرعت ۸۰۰ کیلوبیت بر ثانیه
- مقاومت محافظ: ۴۷۰ اهم (برای پایه داده)
- خازن decoupling: ۱۰۰ نانوفارد (برای فیلتر نویز تغذیه)
- زمان ریست: بالای ۵۰ میکروثانیه
- ابعاد برد: ۱۲ میلیمتر × ۱۲ میلیمتر
- وزن خالص: ۰.۵ گرم
- فاصله بین پینها: ۲.۵۴ میلیمتر (استاندارد)
- پینها: VCC، GND، DIN، DOUT
کاربردهای تخصصی ماژول LED WS2812B
انعطافپذیری و سادگی ماژول LED WS2812B آن را برای کاربردهای خلاقانه و حرفهای مناسب میسازد. در نوارهای LED آدرسپذیر، این ماژول به صورت زنجیرهای برای ایجاد افکتهای رنگینکمانی، تعقیب نور و انیمیشنهای نوری استفاده میشود. برای ساعتهای دیجیتال خلاقانه، هر LED یک پیکسل از نمایشگر را تشکیل میدهد. اما در پنلهای نمایشگر ماتریسی، این ماژولها برای نمایش متن، گرافیک و ویدیوهای ساده به کار میروند. همچنین در پروژههای اینترنت اشیاء (IoT)، گجتهای پوشیدنی، اسباببازیهای تعاملی و سیستمهای نورپردازی صحنه، این ماژول امکان ایجاد افکتهای نوری هماهنگ با موسیقی یا رویدادهای خارجی را فراهم میآورد.
مزایای رقابتی و نکات راهاندازی
مزیت اصلی ماژول LED WS2812B نسبت به LEDهای RGB معمولی، پروتکل آدرسپذیری داخلی است که نیاز به پایههای PWM متعدد را حذف میکند. با تنها یک پایه GPIO میتوان هزاران LED را به صورت مستقل کنترل کرد. برای راهاندازی با آردوینو، کتابخانههای
Adafruit_NeoPixel یا FastLED بهترین عملکرد را دارند. توجه داشته باشید که هر LED در روشنایی کامل سفید حدود ۶۰ میلیآمپر جریان مصرف میکند؛ بنابراین برای زنجیرههای طولانی، منبع تغذیه باید توانایی تأمین جریان کافی را داشته باشد. به عنوان مثال، برای ۱۰۰ LED، نیاز به منبع تغذیه ۵ ولت ۶ آمپر دارید. همچنین استفاده از خازنهای الکترولیتیک بزرگ (۱۰۰۰ میکروفارد) در نزدیکترین فاصله به منبع تغذیه، از افت ولتاژ و ریست شدن میکروکنترلر جلوگیری میکند. پایه داده باید از طریق مقاومت ۳۰۰ تا ۴۷۰ اهمی به میکروکنترلر متصل شود تا از بازتاب سیگنال جلوگیریگردد. برای زنجیرههای طولانیتر از ۵۰ ماژول، توصیه میشود هر ۵۰ ماژول را با یک خازن ۱۰۰ نانوفارد محافظت کنید. این ماژول، انتخابی هوشمندانه برای طراحانی است که به دنبال ایجاد پروژههای نوری خلاقانه با حداقل پیچیدگی سختافزاری هستند.
توضیحات تکمیلی
| ابعاد | 12 × 12 میلیمتر |
|---|
