سنسور SHTC3 آدافروت Adafruit سنسور دما و رطوبت با رابط Qwiic
1,600,000 تومان
سنسور SHTC3 آدافروت با دقت ±0.2 درجه سانتیگراد برای دما و ±2% برای رطوبت، محدوده اندازهگیری 30- تا 125+ درجه و 0 تا 100% RH، رابط I2C با آدرس 0x70، ولتاژ کاری 1.2 تا 3.6 ولت، مصرف جریان 1 میکروآمپر و زمان پاسخ 12 میلیثانیه. دارای رابطهای STEMMA QT و Qwiic برای اتصال آسان بدون لحیمکاری، مناسب برای ایستگاههای هواشناسی، گلخانههای هوشمند و پروژههای IoT.
موجود
توضیحات
سنسور SHTC3 آدافروت یکی از دقیقترین و کممصرفترین سنسورهای دما و رطوبت موجود در بازار است که بر پایه تراشه پیشرفته Sensirion SHTC3 طراحی شده است. این ماژول با دقت فوقالعاده ±0.2 درجه سانتیگراد برای دما و ±2% برای رطوبت نسبی، استانداردهای جدیدی را در اندازهگیری پارامترهای محیطی تعریف میکند. استفاده از سنسور SHTC3 آدافروت در پروژههای اینترنت اشیاء (IoT)، ایستگاههای هواشناسی شخصی و سیستمهای گلخانه هوشمند، دادههای بسیار دقیق و قابل اعتمادی را در اختیار توسعهدهندگان قرار میدهد. وجود رابطهای استاندارد STEMMA QT و Qwiic، اتصال این ماژول را به میکروکنترلرها بدون نیاز به لحیمکاری امکانپذیر میسازد.
ساختار و فناوری سنسور SHTC3 آدافروت

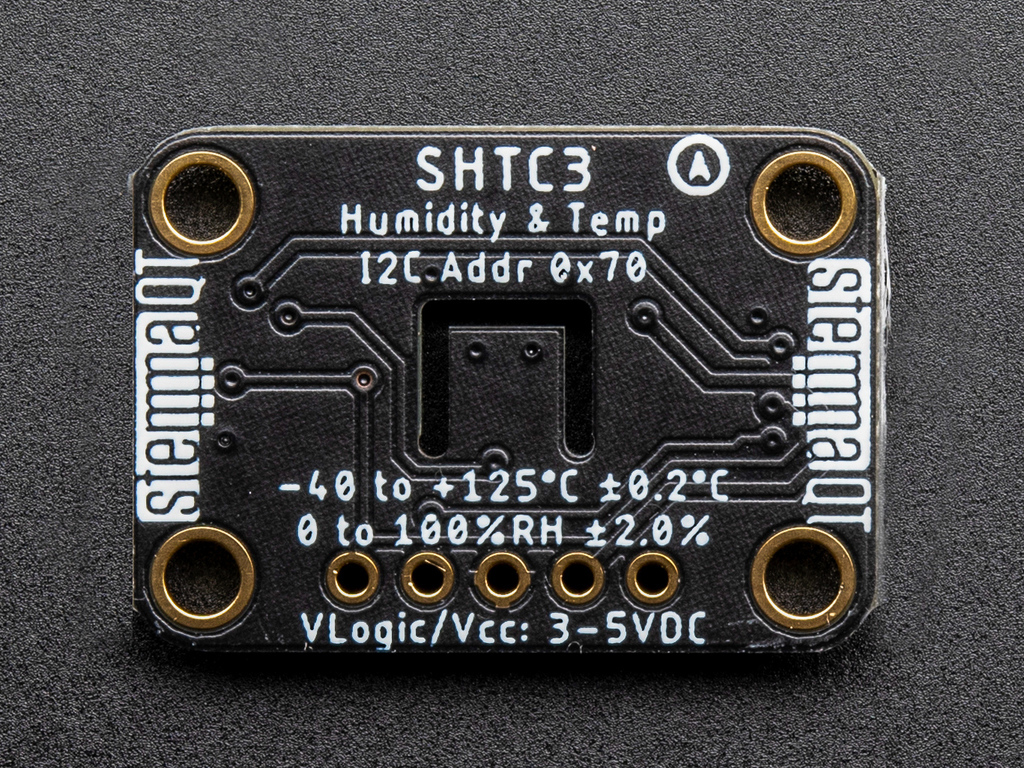

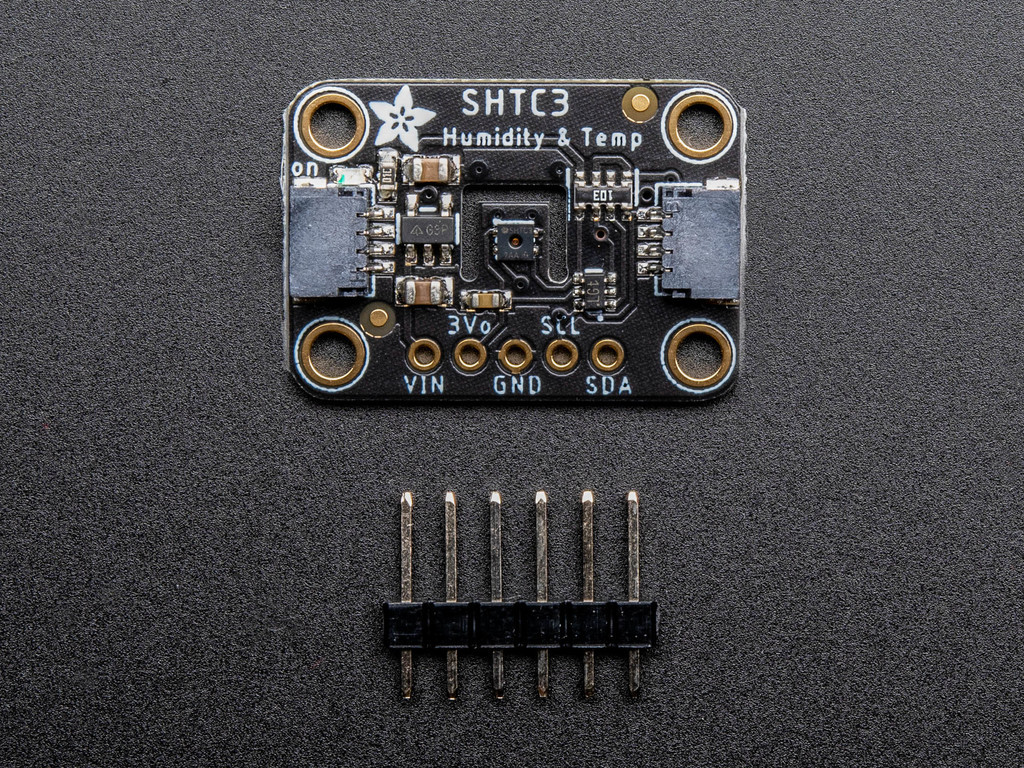

قلب این ماژول، تراشه CMOSens SHTC3 شرکت Sensirion سوئیس است که از فناوری اختصاصی این شرکت برای اندازهگیری همزمان دما و رطوبت استفاده میکند. سنسور SHTC3 آدافروت دارای یک المان حساس به رطوبت خازنی و یک سنسور دمای باندگپ (Bandgap) است که هر دو روی یک چیپ یکپارچه شدهاند. این طراحی یکپارچه، همبستگی دقیق بین دو پارامتر را تضمین میکند. برد آدافروت شامل یک رگولاتور ولتاژ داخلی، خازنهای بایپس و مقاومتهای pull-up برای خطوط I2C است که استفاده از ماژول را بسیار ساده میکند. کانکتورهای STEMMA QT و Qwiic روی برد، امکان اتصال سریع با کابلهای استاندارد 4 پین (تغذیه، زمین، SDA و SCL) را فراهم میآورند.
مشخصات فنی دقیق سنسور دما و رطوبت
پارامترهای الکتریکی و عملکردی این ماژول برای کاربردهای حرفهای بهینهسازی شدهاند:
- تراشه اصلی: Sensirion SHTC3
- دقت دما: ±0.2 درجه سانتیگراد (در محدوده 0 تا 65 درجه)
- دقت رطوبت: ±2% RH (در محدوده 20 تا 80 درصد)
- محدوده اندازهگیری دما: 30- تا 125+ درجه سانتیگراد
- محدوده اندازهگیری رطوبت: 0 تا 100% RH
- رابط ارتباطی: I2C (با سرعت تا 1 مگاهرتز)
- آدرس I2C: 0x70 (ثابت)
- ولتاژ کاری: 1.2 تا 3.6 ولت DC
- مصرف جریان: حدود 1 میکروآمپر در حالت اندازهگیری (با میانگینگیری)
- زمان پاسخ: حدود 12 میلیثانیه (برای دقت بالا)
- رزولوشن دما: 0.001 درجه سانتیگراد
- رزولوشن رطوبت: 0.001% RH
- ابعاد برد: 25 میلیمتر طول × 18 میلیمتر عرض
- وزن خالص: 1.2 گرم
- رابطها: STEMMA QT و Qwiic (سازگار)
کاربردهای تخصصی سنسور SHTC3 آدافروت
دقت بالای سنسور SHTC3 آدافروت آن را برای کاربردهای حساس و حرفهای مناسب میسازد. در ایستگاههای هواشناسی شخصی و حرفهای، این ماژول دادههای دقیق دما و رطوبت را برای پیشبینی آبوهوا ثبت میکند. برای سیستمهای گلخانه هوشمند، این سنسور شرایط محیطی را برای رشد بهینه گیاهان پایش میکند. همچنین در دستگاههای انکوباتور و تجهیزات پزشکی، دقت بالا برای کنترل شرایط حیاتی ضروری است. همچنین در سیستمهای تهویه مطبوع هوشمند (HVAC)، این ماژول برای تنظیم خودکار دما و رطوبت محیط استفاده میشود. به دلیل مصرف انرژی بسیار پایین، این سنسور برای دستگاههای باتریمحور و گجتهای پوشیدنی نیز ایدهآل است.
مزایای رقابتی و نکات راهاندازی
مزیت اصلی سنسور SHTC3 آدافروت نسبت به سنسورهای مشابه مانند DHT22 یا SHT31، دقت بالاتر، مصرف انرژی کمتر و زمان پاسخ سریعتر است. رابطهای STEMMA QT و Qwiic امکان اتصال پلاگاندپلی (Plug-and-Play) را فراهم میکنند و نیاز به لحیمکاری را حذف مینمایند. برای راهاندازی، کافی است کابل Qwiic را به میکروکنترلر متصل کرده و از کتابخانه آماده آدافروت در محیط Arduino IDE یا CircuitPython استفاده کنید. توجه داشته باشید که آدرس I2C این ماژول ثابت (0x70) است و قابل تغییر نمیباشد؛ بنابراین در صورت نیاز به اتصال چندین سنسور SHTC3 به یک bus، باید از مالتیپلکسر I2C استفاده کنید. همچنین برای اندازهگیری دقیق، از قرار دادن سنسور در نزدیکی منابع حرارتی مانند رگولاتورها یا LEDهای پرقدرت خودداری کنید. این سنسور، انتخابی حرفهای برای مهندسانی است که به دقت و قابلیت اطمینان بالا در پروژههای خود اهمیت میدهند.
