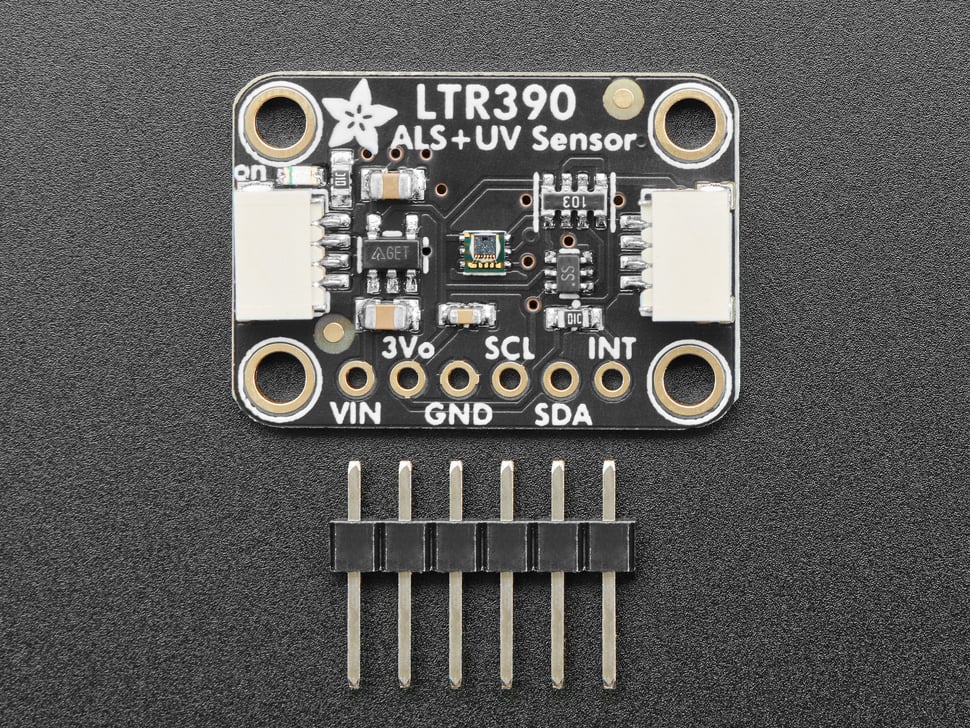

سنسور UV LTR390 آدافروت Adafruit سنسور نور فرابنفش با رابط Qwiic
1,700,000 تومان
سنسور UV LTR390 آدافروت با تراشه Lite-On LTR-390UV، رزولوشن ADC ۱۸ بیت، تشخیص همزمان UVA (335nm) و UVB (295nm)، رابط I2C با آدرس 0x53، ولتاژ کاری ۲.۵ تا ۳.۶ ولت، مصرف جریان ۱۲۰ میکروآمپر و خروجیهای UVS و UV Index. دارای رابطهای STEMMA QT و Qwiic برای اتصال آسان بدون لحیمکاری، مناسب برای ایستگاههای هواشناسی، گجتهای پوشیدنی، گلخانههای هوشمند و دستگاههای ضدعفونی UV.
موجود
توضیحات
.سنسور UV LTR390 آدافروت یک ماژول پیشرفته و دقیق برای اندازهگیری شدت تابش نور فرابنفش (UV) است که بر پایه تراشه تخصصی Lite-On LTR-390UV طراحی شده است. این سنسور با قابلیت تشخیص همزمان UVA و UVB، شدت تابش را در قالب دو خروجی استاندارد UVS (UV Sensitivity) و UV Index ارائه میدهد.
استفاده از سنسور UV LTR390 آدافروت در پروژههای پایش محیطی، ایستگاههای هواشناسی، دستگاههای هشدار آفتابسوختگی و سیستمهای کشاورزی هوشمند، دادههای بسیار دقیق و قابل اعتمادی را در اختیار توسعهدهندگان قرار میدهد. وجود رابطهای استاندارد STEMMA QT و Qwiic، اتصال این ماژول را به میکروکنترلرها بدون نیاز به لحیمکاری و در کمترین زمان ممکن امکانپذیر میسازد.
ساختار و فناوری سنسور UV LTR390 آدافروت
قلب این ماژول، تراشه LTR-390UV شرکت Lite-On است که از دو فوتودیود مجزا با فیلترهای طیفی اختصاصی بهره میبرد. سنسور UV LTR390 آدافروت دارای یک کانال حساس به UVA با پیک حساسیت در طول موج ۳۳۵ نانومتر و یک کانال حساس به UVB با پیک حساسیت در ۲۹۵ نانومتر است. این طراحی دوگانه، امکان محاسبه دقیق شاخص جهانی UV Index را بر اساس استاندارد سازمان بهداشت جهانی فراهم میآورد. برد آدافروت شامل یک مبدل آنالوگ به دیجیتال ۱۸ بیتی داخلی، رگولاتور ولتاژ، خازنهای بایپس و مقاومتهای pull-up برای خطوط I2C است که استفاده از ماژول را بسیار ساده میکند. کانکتورهای STEMMA QT و Qwiic روی برد، امکان اتصال سریع با کابلهای استاندارد ۴ پین (تغذیه، زمین، SDA و SCL) را فراهم میآورند.
مشخصات فنی دقیق سنسور نور فرابنفش
پارامترهای الکتریکی و عملکردی این ماژول برای کاربردهای حرفهای بهینهسازی شدهاند:
- تراشه اصلی: Lite-On LTR-390UV
- طول موج حساسیت UVA: ۳۳۵ نانومتر
- طول موج حساسیت UVB: ۲۹۵ نانومتر
- رزولوشن ADC داخلی: ۱۸ بیت
- رابط ارتباطی: I2C (با سرعت تا 400 کیلوهرتز)
- آدرس I2C: 0x53 (ثابت)
- ولتاژ کاری: ۲.۵ تا ۳.۶ ولت DC
- مصرف جریان: حدود ۱۲۰ میکروآمپر در حالت فعال
- مصرف جریان در حالت خاموش: کمتر از ۱ میکروآمپر
- دمای کاری: ۳۰- تا ۸۰+ درجه سانتیگراد
- محدوده اندازهگیری UV Index: ۰ تا ۱۱+
- خروجیهای دیجیتال: UVS و UV Index
- قابلیت تشخیص آستانه: دارای پایه Interrupt برای هشدار عبور از حد معین
- ابعاد برد: ۲۵ میلیمتر طول × ۱۸ میلیمتر عرض
- وزن خالص: ۱.۲ گرم
- رابطها: STEMMA QT و Qwiic (سازگار)
کاربردهای تخصصی سنسور UV LTR390 آدافروت
دقت و حساسیت بالای سنسور UV LTR390 آدافروت آن را برای کاربردهای متنوع و حساس مناسب میسازد. برای ایستگاههای هواشناسی شخصی و حرفهای، این ماژول شدت تابش فرابنفش خورشید را برای هشدار به کاربران ثبت میکند. در گجتهای پوشیدنی و دستبندهای هوشمند، این سنسور میزان مواجهه کاربر با اشعه UV را پایش کرده و هشدار آفتابسوختگی صادر میکند. همچنین در سیستمهای گلخانه هوشمند، این ماژول برای تنظیم سایبانهای خودکار و کنترل میزان نور دریافتی گیاهان استفاده میشود. همچنین در دستگاههای ضدعفونیکننده UV، این سنسور برای پایش کارایی لامپهای فرابنفش و اطمینان از دوز مناسب تابش به کار میرود. به دلیل مصرف انرژی بسیار پایین، این سنسور برای دستگاههای باتریمحور و سیستمهای خورشیدی قابل حمل نیز ایدهآل است.
مزایای رقابتی و نکات راهاندازی
مزیت اصلی سنسور UV LTR390 آدافروت نسبت به سنسورهای مشابه مانند GUVA-S12SD یا ML8511، دقت بالاتر، رزولوشن ۱۸ بیتی و قابلیت محاسبه مستقیم UV Index بدون نیاز به محاسبات پیچیده است. رابطهای STEMMA QT و Qwiic امکان اتصال پلاگاندپلی (Plug-and-Play) را فراهم میکنند و نیاز به لحیمکاری را حذف مینمایند. برای راهاندازی، کافی است کابل Qwiic را به میکروکنترلر متصل کرده و از کتابخانه آماده آدافروت در محیط Arduino IDE یا CircuitPython استفاده کنید.
توجه داشته باشید که آدرس I2C این ماژول ثابت (0x53) است و قابل تغییر نمیباشد. بنابراین در صورت نیاز به اتصال چندین سنسور LTR390 به یک bus، باید از مالتیپلکسر I2C استفاده کنید. همچنین برای اندازهگیری دقیق، سنسور باید در معرض مستقیم نور خورشید قرار گیرد و از پوشاندن آن با مواد شفاف که ممکن است اشعه UV را فیلتر کنند (مانند برخی شیشهها و پلاستیکها) خودداری شود. پایه Interrupt ماژول به شما اجازه میدهد تا میکروکنترلر را در حالت خواب نگه دارید و تنها زمانی که شدت UV از حد تعیینشده عبور کرد، آن را بیدار کنید که مصرف انرژی کل سیستم را به حداقل میرساند. این سنسور، انتخابی حرفهای برای مهندسانی است که به دقت و قابلیت اطمینان بالا در پایش تابش فرابنفش اهمیت میدهند.
