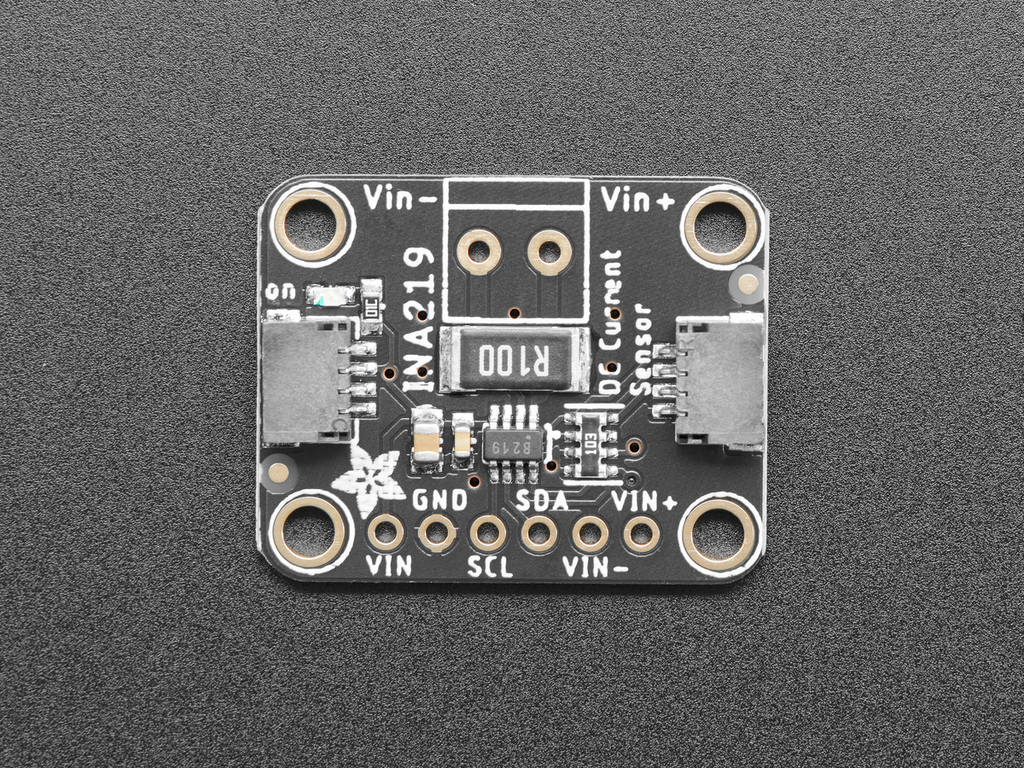

سنسور جریان INA219 آدافروت Adafruit ماژول اندازهگیری جریان و توان
1,800,000 تومان
سنسور جریان INA219 آدافروت با تراشه Texas Instruments، رزولوشن ADC 12 بیت، محدوده ولتاژ 0 تا 26 ولت، حداکثر جریان 3.2 آمپر، مقاومت شنت 0.1 اهم، رابط I2C با آدرس قابل تنظیم (0x40 تا 0x45)، ولتاژ کاری 3 تا 5.5 ولت و مصرف جریان 330 میکروآمپر. مناسب برای پایش مصرف انرژی، سیستمهای خورشیدی، دستگاههای IoT و منابع تغذیه آزمایشگاهی.
موجود
توضیحات
سنسور جریان INA219 آدافروت یک ماژول حرفهای و دقیق برای اندازهگیری همزمان جریان و توان در مدارهای DC است که بر پایه تراشه تخصصی Texas Instruments INA219 طراحی شده است. این سنسور با قابلیت اندازهگیری ولتاژ تا 26 ولت و جریان تا 3.2 آمپر، ابزاری ضروری برای پایش مصرف انرژی در پروژههای الکترونیکی محسوب میشود. استفاده از سنسور جریان INA219 آدافروت در سیستمهای باتریمحور، پنلهای خورشیدی، دستگاههای IoT و تجهیزات آزمایشگاهی، امکان پایش دقیق مصرف انرژی و بهینهسازی مصرف برق را فراهم میآورد. رابط I2C و آدرسدهی قابل تنظیم، امکان اتصال چندین ماژول به یک bus را میسر میسازد.
ساختار و فناوری سنسور جریان INA219 آدافروت
قلب این ماژول، تراشه INA219 است که از یک مقاومت شنت داخلی با مقدار 0.1 اهم و یک مبدل آنالوگ به دیجیتال 12 بیتی بهره میبرد. سنسور جریان INA219 آدافروت با اندازهگیری افت ولتاژ دو سر مقاومت شنت، جریان عبوری را محاسبه میکند و همزمان ولتاژ بار را نیز پایش مینماید. این تراشه قادر است توان مصرفی را با دقت بالا محاسبه کرده و از طریق رابط I2C به میکروکنترلر ارسال کند. برد آدافروت شامل تمام قطعات جانبی ضروری مانند خازنهای بایپس، مقاومتهای pull-up و جامپرهای تنظیم آدرس I2C است که استفاده از ماژول را بسیار ساده میکند.
مشخصات فنی دقیق سنسور جریان و توان
پارامترهای الکتریکی و عملکردی این ماژول برای کاربردهای حرفهای بهینهسازی شدهاند:
- تراشه اصلی: Texas Instruments INA219
- محدوده ولتاژ اندازهگیری: 0 تا 26 ولت DC
- حداکثر جریان قابل اندازهگیری: 3.2 آمپر (با شنت 0.1 اهم)
- مقدار مقاومت شنت: 0.1 اهم (100 میلیاهم)
- رزولوشن ADC: 12 بیت
- دقت اندازهگیری جریان: ±0.1 میلیآمپر (در محدودههای پایین)
- رابط ارتباطی: I2C (با سرعت تا 400 کیلوهرتز)
- آدرس I2C پیشفرض: 0x40 (قابل تغییر به 0x41, 0x44, 0x45 با جامپرها)
- ولتاژ کاری ماژول: 3 تا 5.5 ولت DC
- مصرف جریان ماژول: حدود 330 میکروآمپر
- حداکثر توان قابل اندازهگیری: حدود 83 وات (26 ولت × 3.2 آمپر)
- دمای کاری: 40- تا 125+ درجه سانتیگراد
- ابعاد برد: 25 میلیمتر طول × 20 میلیمتر عرض
- وزن خالص: 3 گرم
کاربردهای تخصصی سنسور جریان INA219 آدافروت
دقت و انعطافپذیری سنسور جریان INA219 آدافروت آن را برای کاربردهای متنوع مناسب میسازد. برای سیستمهای پنل خورشیدی و شارژرهای باتری، این ماژول برای پایش جریان شارژ و دشارژ و محاسبه ظرفیت باتری استفاده میشود. در دستگاههای IoT باتریمحور، این سنسور مصرف انرژی را اندازهگیری کرده و به بهینهسازی عمر باتری کمک میکند. همچنین در منابع تغذیه آزمایشگاهی و دیتالاگرها، این ماژول برای پایش دقیق مصرف بار به کار میرود. همچنین در سیستمهای رباتیک و پهپادها، این سنسور جریان مصرفی موتورها و سرووها را پایش میکند تا از اضافه بار جلوگیری شود.
مزایای رقابتی و نکات راهاندازی
مزیت اصلی سنسور جریان INA219 آدافروت نسبت به سنسورهای جریان ساده مانند ACS712، دقت بالاتر، رزولوشن 12 بیتی و قابلیت اندازهگیری همزمان ولتاژ، جریان و توان است. رابط I2C امکان اتصال تا 4 ماژول به یک bus را فراهم میکند که برای سیستمهای چندکاناله ایدهآل است. برای راهاندازی، کافی است پایههای VCC و GND را به تغذیه 3.3 یا 5 ولت متصل کنید. سپس سیمهای Vin+ و Vin- را به صورت سری با بار در مدار قرار دهید. پایههای SDA و SCL را به میکروکنترلر وصل کرده و از کتابخانه آماده آدافروت در Arduino IDE یا CircuitPython استفاده کنید. توجه داشته باشید که مقاومت شنت داخلی 0.1 اهم باعث افت ولتاژ کوچکی در مدار میشود که باید در طراحیهای حساس در نظر گرفته شود.
برای اندازهگیری جریانهای بالاتر از 3.2 آمپر، میتوانید مقاومت شنت خارجی با مقدار کمتر (مانند 0.01 اهم) اضافه کنید، اما باید محاسبات نرمافزاری را نیز تغییر دهید. این سنسور، انتخابی حرفهای برای مهندسانی است که به دقت و قابلیت اطمینان بالا در پایش مصرف انرژی اهمیت میدهند.
