مبدل ADC ADS1115 آدافروت Adafruit مبدل 16 بیت 4 کانال با PGA
1,800,000 تومان
مبدل ADC ADS1115 آدافروت با رزولوشن ۱۶ بیت، ۴ کانال ورودی آنالوگ، تقویتکننده PGA با بهرههای ۲/۳ تا ۱۶، نرخ نمونهبرداری ۸۶۰ SPS، رابط I2C با آدرس قابل تنظیم (0x48 تا 0x4B)، ولتاژ کاری ۲ تا ۵.۵ ولت و مصرف جریان ۱۵۰ میکروآمپر. دارای رابطهای STEMMA QT و Qwiic برای اتصال آسان، مناسب برای سیستمهای جمعآوری داده، ایستگاههای هواشناسی و اندازهگیری دقیق سنسورها.
موجود
توضیحات

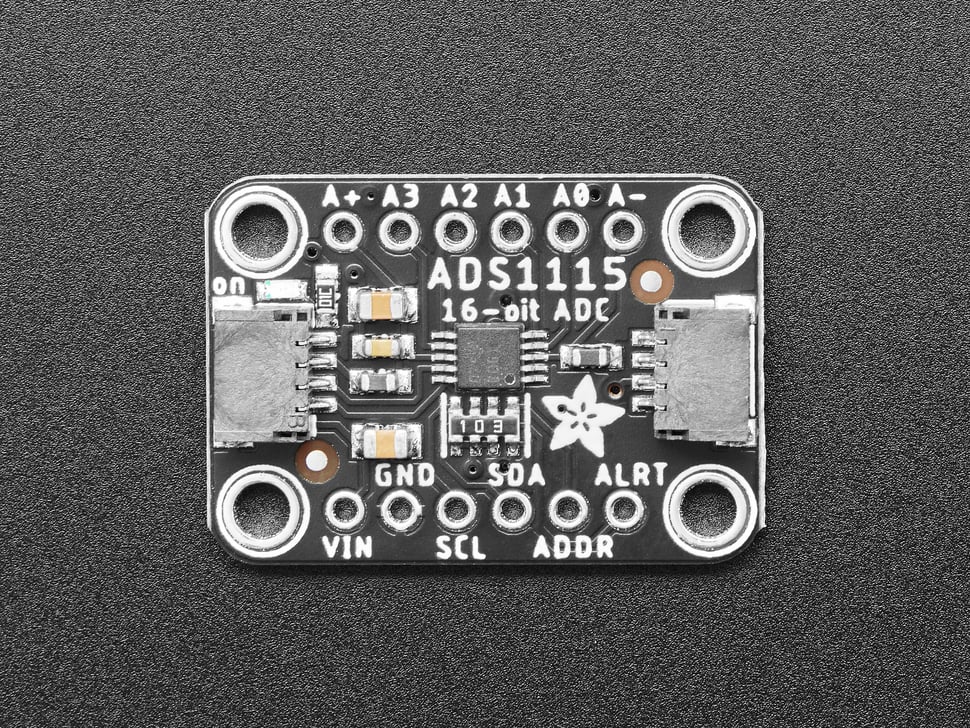

مبدل ADC ADS1115 آدافروت یک ماژول حرفهای و بسیار دقیق برای تبدیل سیگنالهای آنالوگ به دیجیتال است که بر پایه تراشه تخصصی Texas Instruments ADS1115 طراحی شدهاست. این ماژول با رزولوشن ۱۶ بیت و ۴ کانال ورودی قابل برنامهریزی، دقتی فراتر از مبدلهای داخلی اکثر میکروکنترلرها ارائه میدهد. استفاده از مبدل ADC ADS1115 آدافروت در پروژههای اندازهگیری دقیق، سیستمهای جمعآوری داده، ایستگاههای هواشناسی و دستگاههای پزشکی، امکان خواندن سیگنالهای ضعیف سنسورها با کمترین نویز و بیشترین دقت را فراهم میآورد. وجود تقویتکننده با بهره قابل برنامهریزی (PGA) داخلی، این ماژول را برای طیف گستردهای از سنسورها مناسب میسازد.
ساختار و فناوری مبدل ADC ADS1115 آدافروت
قلب این ماژول، تراشه ADS1115 است که از یک مبدل آنالوگ به دیجیتال ۱۶ بیتی Sigma-Delta با نرخ نمونهبرداری تا ۸۶۰ نمونه در ثانیه (SPS) بهره میبرد. مبدل ADC ADS1115 آدافروت دارای یک تقویتکننده با بهره قابل برنامهریزی (PGA) است که میتواند بهرههای ۲/۳، ۱، ۲، ۴، ۸ و ۱۶ را انتخاب کند. این ویژگی حیاتی اجازه میدهد تا سیگنالهای بسیار ضعیف (در حد میلیولت) بدون نیاز به مدارات تقویت خارجی، با دقت کامل خواندهشوند. برد آدافروت شامل مقاومتهای pull-up برای خطوط I2C، خازنهای بایپس و کانکتورهای STEMMA QT و Qwiic است که راهاندازی ماژول را بسیار ساده میکند. همچنین جامپرهای آدرسدهی روی برد، امکان اتصال تا ۴ ماژول ADS1115 به یک bus I2C واحد را فراهم میآورند.
مشخصات فنی دقیق مبدل آنالوگ به دیجیتال
پارامترهای الکتریکی و عملکردی این ماژول برای کاربردهای حرفهای بهینهسازی شدهاند:
- تراشه اصلی: Texas Instruments ADS1115
- رزولوشن ADC: ۱۶ بیت
- تعداد کانالهای ورودی: ۴ کانال (قابل پیکربندی به ۲ دیفرانسیل یا ۴ single-ended)
- نرخ نمونهبرداری: تا ۸۶۰ SPS
- بهرههای قابل برنامهریزی (PGA): ۲/۳، ۱، ۲، ۴، ۸ و ۱۶
- محدوده ولتاژ ورودی: از ±۲۵۶ میلیولت تا ±۶.۱۴۴ ولت (بسته به PGA)
- رابط ارتباطی: I2C (با سرعت تا ۳.۴ مگاهرتز)
- آدرسهای I2C قابل انتخاب: 0x48، 0x49، 0x4A، 0x4B
- ولتاژ کاری: ۲ تا ۵.۵ ولت DC
- مصرف جریان: حدود ۱۵۰ میکروآمپر در حالت پیوسته
- حالتهای کاری: Single-Shot و Continuous
- کمپراتور داخلی: قابل برنامهریزی با پایه ALERT/RDY
- دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتیگراد
- ابعاد برد: ۲۵ میلیمتر طول × ۱۸ میلیمتر عرض
- وزن خالص: ۱.۲ گرم
- رابطها: STEMMA QT و Qwiic (سازگار)
کاربردهای تخصصی مبدل ADC ADS1115 آدافروت
دقت فوقالعاده مبدل ADC ADS1115 آدافروت آن را برای کاربردهای حساس و حرفهای مناسب میسازد. در سیستمهای جمعآوری داده (Data Logging)، این ماژول برای خواندن دقیق سیگنالهای سنسورهای دما، فشار، جریان و وزن استفادهمیشود. برای ایستگاههای هواشناسی حرفهای، این ماژول دادههای آنالوگ را با رزولوشن بالا ثبت میکند. همچنین در دستگاههای پزشکی و آزمایشگاهی، دقت ۱۶ بیتی برای اندازهگیریهای حیاتی ضروری است. همچنین در سیستمهای ترازوهای دیجیتال و سلولهای بار (Load Cell)، وجود PGA داخلی امکان خواندن مستقیم سیگنالهای میلیولتی بدون نیاز به تقویتکننده خارجی را فراهممیآورد.
مزایای رقابتی و نکات راهاندازی
>مزیت اصلی مبدل ADC ADS1115 آدافروت نسبت به مبدلهای داخلی آردوینو (که ۱۰ بیت هستند)، رزولوشن ۱۶ برابر بالاتر و نویز بسیار کمتر است. رابط I2C امکان اتصال تا ۴ ماژول به یک bus را فراهم میکند که برای سیستمهای چندکاناله ایدهآل است. برای راهاندازی، کافی است کابل Qwiic یا STEMMA QT را به میکروکنترلر متصل کرده و آدرس I2C را با جامپرهای روی برد تنظیم کنید. سپس از کتابخانه آماده Adafruit ADS1X15 در Arduino IDE یا CircuitPython استفادهنمایید. پایه ALERT/RDY ماژول به شما اجازه میدهد تا کمپراتور داخلی را برای تشخیص عبور سیگنال از آستانههای تعیینشده پیکربندی کنید.
توجه داشته باشید که ورودیهای آنالوگ نباید از ولتاژ تغذیه (VDD) بالاتر بروند، زیرا ممکن است به تراشه آسیب برسد. همچنین برای دستیابی به بهترین دقت، از منبع تغذیه با نویز پایین استفاده کنید و سیمهای اتصال به سنسور را تا حد ممکن کوتاه نگهدارید. این ماژول، انتخابی حرفهای برای مهندسانی است که به دقت اندازهگیری بالاتر از تواناییهای میکروکنترلرهای معمولی نیاز دارند.</span>
