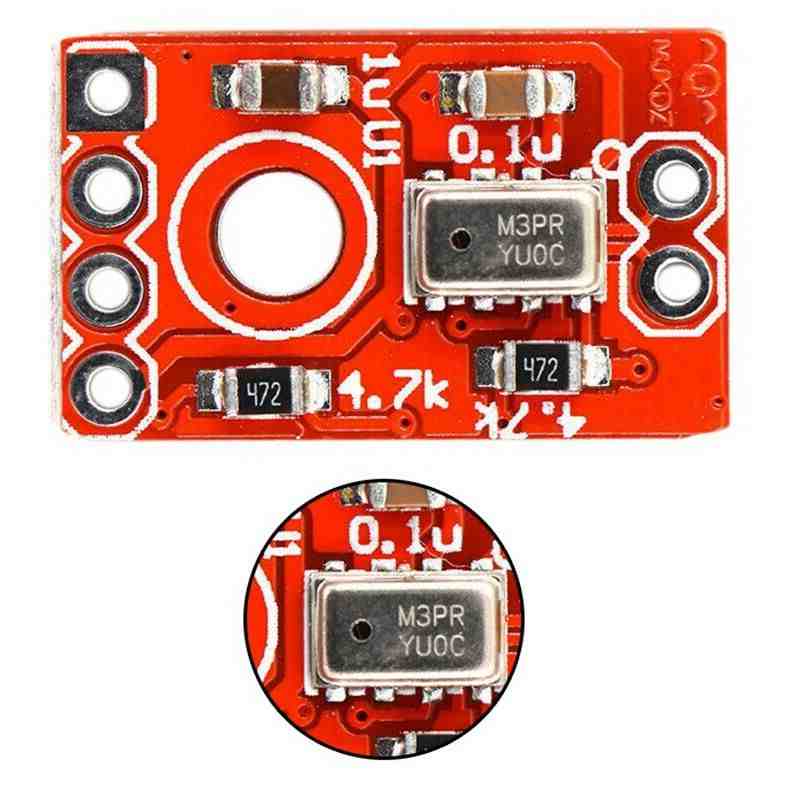

سنسور فشار و ارتفاع MPL3115A2 ماژول دقیق بارومتریک
1,300,000 تومان
ماژول سنسور فشار و ارتفاع MPL3115A2 با تراشه NXP، رزولوشن ۲۴ بیتی، دقت ۳۰ سانتیمتر در ارتفاع و ۱.۵ پاسکال در فشار، محدوده کاری ۴۰- تا ۸۵+ درجه سانتیگراد، رابط I2C با آدرس 0x60 و ولتاژ کاری ۱.۹۵ تا ۳.۶ ولت. دارای بافر FIFO و پایه وقفه، مناسب برای پهپادها، ایستگاههای هواشناسی و پروژههای دقیق IoT.
موجود
توضیحات
سنسور فشار و ارتفاع MPL3115A2 یکی از دقیقترین و پیشرفتهترین ماژولهای بارومتریک موجود در بازار است که بر پایه تراشه تخصصی شرکت NXP طراحی شده است. این ماژول با بهرهگیری از یک مبدل آنالوگ به دیجیتال (ADC) داخلی ۲۴ بیتی، قادر است تغییرات جزئی فشار اتمسفر و ارتفاع را با رزولوشن فوقالعاده بالا اندازهگیری کند. استفاده از سنسور فشار و ارتفاع MPL3115A2 در پروژههای اینترنت اشیاء (IoT)، پهپادها، ایستگاههای هواشناسی و دستگاههای ناوبری، دادههای بسیار قابل اعتماد و پایداری را بدون نیاز به مدارات شرطیسازی سیگنال خارجی فراهم میآورد. رابط ارتباطی I2C و مصرف انرژی بهینه، این محصول را به انتخابی ایدهآل برای سیستمهای تعبیهشده و باتریمحور تبدیل کرده است.
ساختار و فناوری سنسور فشار و ارتفاع MPL3115A2
قلب تپنده این ماژول، یک المان حسگر پیزومقاومتی (Piezoresistive) است که تغییرات فشار مکانیکی را به سیگنال الکتریکی تبدیل میکند. سنسور فشار و ارتفاع MPL3115A2 دارای یک مدار داخلی جبرانسازی دمایی است که خطاهای ناشی از تغییرات دمای محیط را به صورت خودکار اصلاح میکند. این تراشه میتواند دادهها را به دو صورت خروجی فشار مطلق (بر حسب پاسکال) یا خروجی ارتفاع (بر حسب متر) ارائه دهد. وجود یک بافر FIFO داخلی و پایههای وقفه (Interrupt)، به میکروکنترلر اجازه میدهد تا در حالت خواب (Sleep Mode) باقی بماند و تنها در صورت تغییر معنیدار در فشار یا ارتفاع، بیدار شود که این امر مصرف انرژی کل سیستم را به شدت کاهش میدهد.
مشخصات فنی دقیق ماژول بارومتریک
پارامترهای الکتریکی و عملکردی این ماژول برای کاربردهای حرفهای و دقیق بهینهسازی شدهاند:
- تراشه اصلی: NXP MPL3115A2
- محدوده اندازهگیری فشار: ۲۰ تا ۱۱۰ کیلوپاسکال (معادل ارتفاع ۵۰۰- تا ۹۰۰۰+ متر)
- رزولوشن فشار: ۱.۵ پاسکال (معادل ۰.۰۱۶ میلیمتر جیوه)
- رزولوشن ارتفاع: ۳۰ سانتیمتر
- محدوده دمای کاری: ۴۰- تا ۸۵+ درجه سانتیگراد
- دقت دما: ۰.۰۶۲۵+ درجه سانتیگراد
- رابط ارتباطی: I2C (با سرعت تا ۴۰۰ کیلوهرتز)
- آدرس I2C پیشفرض: 0x60
- ولتاژ کاری تراشه: ۱.۹۵ تا ۳.۶ ولت DC (بردهای توسعه معمولاً دارای رگولاتور ۳.۳ ولت و مبدل سطح منطقی برای سازگاری با ۵ ولت هستند)
- مصرف جریان: ۴۰ میکروآمپر در حالت اندازهگیری فعال، ۲ میکروآمپر در حالت Standby
- ویژگیهای خاص: دارای بافر FIFO، پایه وقفه (INT)، و حالتهای اندازهگیری تکباره (One-Shot) و پیوسته
کاربردهای تخصصی سنسور فشار و ارتفاع MPL3115A2
دقت و پایداری بالای سنسور فشار و ارتفاع MPL3115A2 آن را برای کاربردهای حساس کاملاً متمایز میسازد. در صنعت پهپادها و کوادکوپترها، این ماژول به عنوان بارومتر اصلی برای حفظ ارتفاع پروازی (Altitude Hold) استفاده میشود. در ایستگاههای هواشناسی شخصی و حرفهای، برای ثبت دقیق فشار اتمسفر و پیشبینی تغییرات جوی کاربرد دارد. همچنین در گجتهای پوشیدنی، ساعتهای هوشمند کوهنوردی و دستگاههای ردیابی GPS، این سنسور اطلاعات ارتفاعی را با دقت ۳۰ سانتیمتری ارائه میدهد که بسیار دقیقتر از دادههای ارتفاعی ماهوارهای در محیطهای شهری است.
مزایای رقابتی و نکات راهاندازی
مزیت اصلی سنسور فشار و ارتفاع MPL3115A2 نسبت به رقبایی مانند BMP280، ارائه مستقیم دادههای ارتفاعی کالیبرهشده و رزولوشن بالاتر در اندازهگیری فشار است. برای راهاندازی، کافی است پایههای SDA و SCL را به میکروکنترلر متصل کرده و از کتابخانههای استاندارد (مانند Adafruit MPL3115A2 در آردوینو) استفاده کنید. توجه داشته باشید که برای دستیابی به دقیقترین اندازهگیری ارتفاع، باید فشار مرجع (Sea Level Pressure) منطقه جغرافیایی خود را در ابتدای برنامه به ماژول معرفی کنید. همچنین قرار دادن ماژول در معرض جریان هوای مستقیم یا منابع حرارتی (مانند پردازندهها یا رگولاتورهای ولتاژ) میتواند دقت خوانش دما و در نتیجه جبرانسازی فشار را تحت تأثیر قرار دهد. این ماژول، انتخابی حرفهای برای مهندسانی است که به دقت سنجش محیطی در بالاترین سطح ممکن نیاز دارند.
