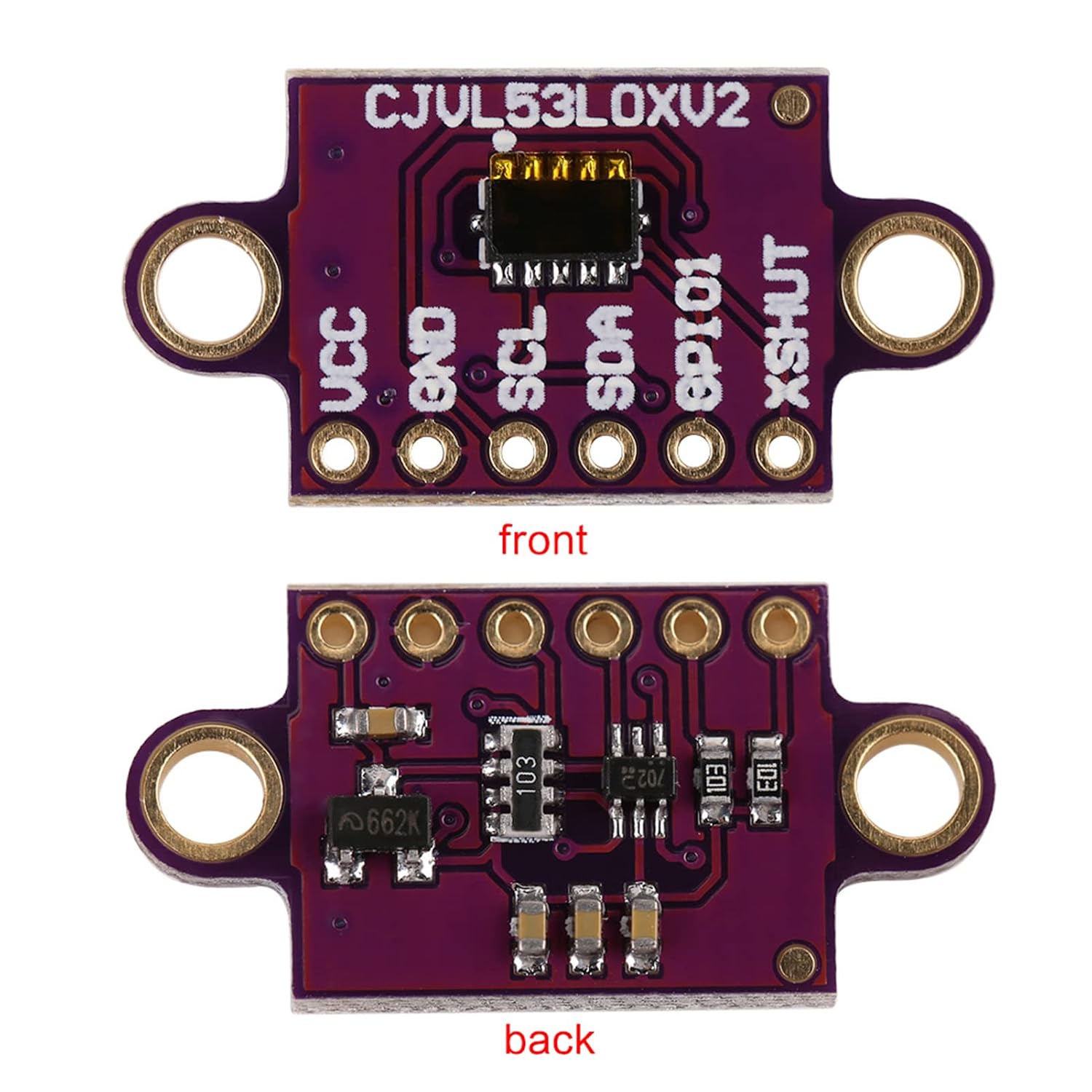

سنسور فاصلهسنج VL53L0X ماژول لیزری ToF برای آردوینو
720,000 تومان
سنسور فاصلهسنج VL53L0X با تکنولوژی Time-of-Flight، لیزر 940nm، محدوده اندازهگیری 30 تا 2000 میلیمتر، دقت ±3%، رزولوشن 1 میلیمتر، رابط I2C با آدرس 0x29، ولتاژ کاری 2.6 تا 5.5 ولت و سرعت 50Hz. دارای فیلتر اپتیکی داخلی، مناسب برای رباتیک، سیستمهای جلوگیری از برخورد و اندازهگیری دقیق فاصله.
موجود
توضیحات
سنسور فاصلهسنج VL53L0X یک ماژول پیشرفته و دقیق برای اندازهگیری فاصله با استفاده از تکنولوژی Time-of-Flight (ToF) است که بر پایه تراشه تخصصی شرکت STMicroelectronics طراحی شده است. این سنسور با استفاده از پالسهای لیزر مادون قرمز و اندازهگیری زمان رفت و برگشت نور، فاصله اشیاء را تا ۲ متر با دقت بالا تشخیص میدهد. استفاده از سنسور فاصلهسنج VL53L0X در پروژههای رباتیک، سیستمهای جلوگیری از برخورد، دستگاههای اندازهگیری ابعاد و اتوماسیون صنعتی، عملکردی بسیار بهتر از سنسورهای اولتراسونیک و مادون قرمز معمولی ارائه میدهد. رابط I2C و آدرسدهی قابل تنظیم، امکان اتصال چندین ماژول به یک bus را میسر میسازد.
ساختار و فناوری سنسور فاصلهسنج VL53L0X
قلب این ماژول، تراشه VL53L0X است که از یک فرستنده لیزر VCSEL (Vertical-Cavity Surface-Emitting Laser) با طول موج ۹۴۰ نانومتر و یک گیرنده SPAD (Single Photon Avalanche Diode) بسیار حساس بهره میبرد. سنسور فاصلهسنج VL53L0X با ارسال پالسهای لیزر و اندازهگیری دقیق زمان بازگشت فوتونها، فاصله را با رزولوشن میلیمتری محاسبه میکند. این تکنولوژی برخلاف سنسورهای مادون قرمز معمولی، تحت تأثیر رنگ سطح، نور محیط و زاویه تابش قرار نمیگیرد. برد آدافروت یا بریکاوت شامل فیلتر اپتیکی برای حذف نور محیط، خازنهای بایپس و مقاومتهای pull-up برای خطوط I2C است که استفاده از ماژول را بسیار ساده میکند.
مشخصات فنی دقیق ماژول ToF
پارامترهای الکتریکی و عملکردی این ماژول برای کاربردهای حرفهای بهینهسازی شدهاند:
- تراشه اصلی: STMicroelectronics VL53L0X
- تکنولوژی اندازهگیری: Time-of-Flight (ToF)
- محدوده اندازهگیری: ۳۰ میلیمتر تا ۲۰۰۰ میلیمتر (۲ متر)
- دقت اندازهگیری: ±۳% (در شرایط ایدهآل)
- رزولوشن: ۱ میلیمتر
- طول موج لیزر: ۹۴۰ نانومتر (مادون قرمز نزدیک)
- کلاس لیزر: 1 (ایمن برای چشم)
- رابط ارتباطی: I2C (با سرعت تا 400 کیلوهرتز)
- آدرس I2C پیشفرض: 0x29 (قابل تغییر با نرمافزار)
- ولتاژ کاری: ۲.۶ تا ۵.۵ ولت DC
- مصرف جریان: حدود ۲۰ میلیآمپر در حالت اندازهگیری
- سرعت اندازهگیری: تا ۵۰ هرتز
- زاویه دید: ۲۵ درجه
- فیلتر اپتیکی: داخلی برای حذف نور محیط
- دمای کاری: ۲۰- تا ۷۰+ درجه سانتیگراد
- ابعاد برد: ۲۵ میلیمتر طول × ۱۸ میلیمتر عرض
- وزن خالص: ۲ گرم
کاربردهای تخصصی سنسور فاصلهسنج VL53L0X
دقت و قابلیت اطمینان سنسور فاصلهسنج VL53L0X آن را برای کاربردهای متنوع مناسب میسازد. در رباتیک و پهپادها، این ماژول برای جلوگیری از برخورد با موانع و فرود دقیق استفاده میشود. برای سیستمهای اتوماسیون صنعتی، برای تشخیص حضور اشیاء و اندازهگیری ابعاد به کار میرود. همچنین در دستگاههای اندازهگیری لیزری و ترازوهای دیجیتال، این سنسور فاصله را با دقت میلیمتری ثبت میکند. همچنین در سیستمهای پارک خودرو، دربهای اتوماتیک و دستگاههای بازی تعاملی، عملکردی بسیار بهتر از سنسورهای اولتراسونیک ارائه میدهد.
مزایای رقابتی و نکات راهاندازی
مزیت اصلی سنسور فاصلهسنج VL53L0X نسبت به سنسورهای اولتراسونیک مانند HC-SR04، دقت بالاتر، اندازه کوچکتر و عدم تأثیرپذیری از رنگ و جنس سطح است. برای راهاندازی، کافی است پایههای SDA و SCL را به میکروکنترلر متصل کرده و از کتابخانه آماده Adafruit_VL53L0X در Arduino IDE یا CircuitPython استفاده کنید. توجه داشته باشید که برای اندازهگیری دقیق، سطح هدف باید حداقل ۱۸% بازتاب نور داشته باشد و از سطوح بسیار تیره یا جاذب نور خودداری شود. همچنین سنسور باید عمود بر سطح هدف قرار گیرد تا بهترین عملکرد را داشته باشد. برای اتصال چندین ماژول به یک bus I2C، باید آدرس هر ماژول را با نرمافزار تغییر دهید. این سنسور، انتخابی حرفهای برای مهندسانی است که به دقت و قابلیت اطمینان بالا در اندازهگیری فاصله نیاز دارند.
