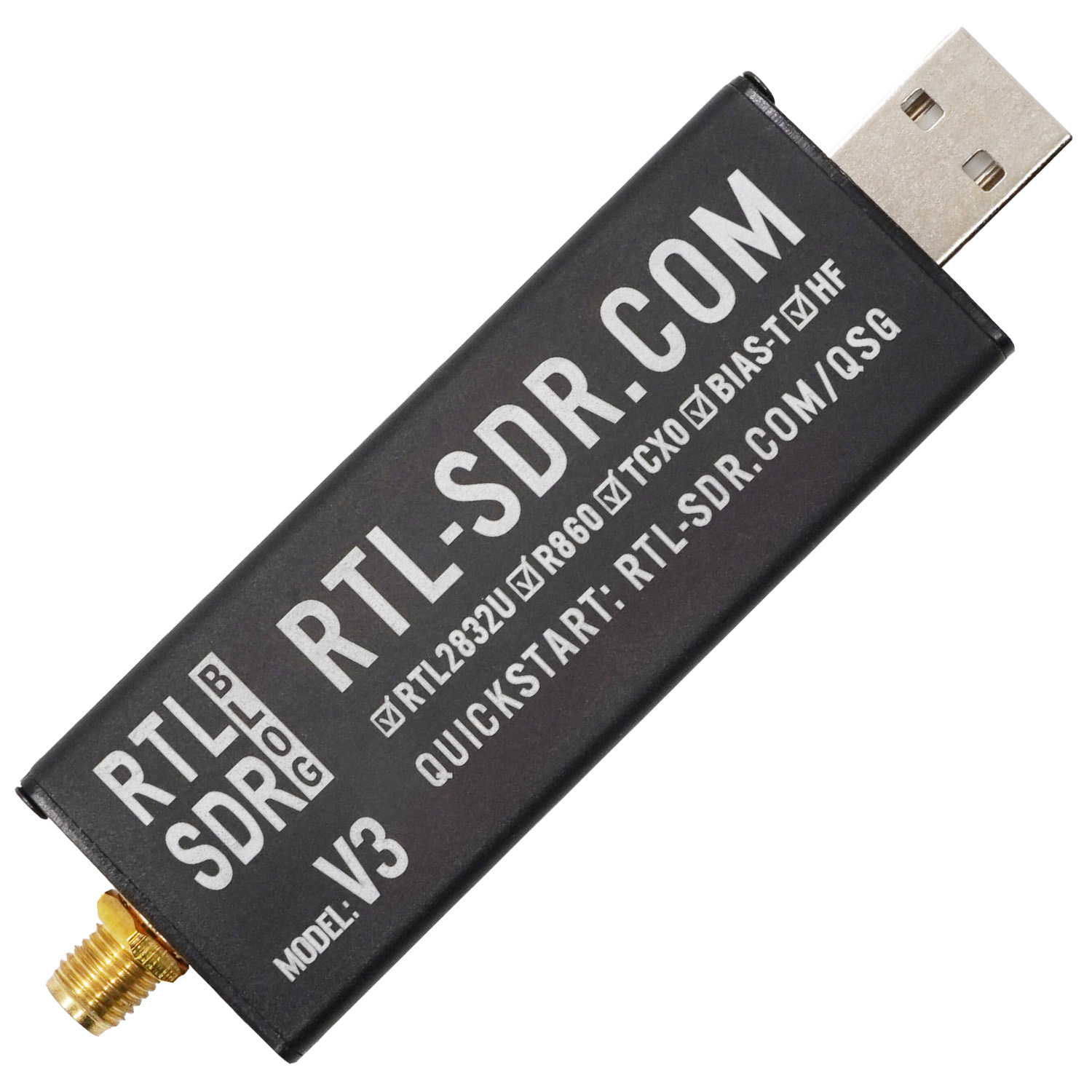

ماژول RTL-SDR Blog نسخه 3 با R820T2/R860 و Direct Sampling
20,500,000 تومان
ماژول RTL-SDR Blog V3 با چیپ R820T2/R860، قابلیت Direct Sampling برای دریافت باند HF. محدوده فرکانسی 500kHz تا 1766MHz. مناسب برای ADS-B، AIS، رادیو FM، موج کوتاه و پروژههای SDR. بدنه آلومینیومی با Bias Tee داخلی.
موجود در انبار
توضیحات
ماژول RTL-SDR V3 یکی از پیشرفتهترین گیرندههای رادیو نرمافزاری (SDR) در جهان است که بر پایه چیپ RTL2832U طراحی شده و امکان دریافت طیف وسیعی از سیگنالهای رادیویی را از فرکانس 500 کیلوهرتز تا 1766 مگاهرتز فراهم میکند. این ماژول SDR با بهرهگیری از چیپ تیونر R820T2 (که با نام R860 نیز شناخته میشود)، عملکردی فراتر از گیرندههای SDR معمولی بازار ارائه میدهد و به ابزاری ضروری برای مهندسان مخابرات، رادیو آماتورها و علاقهمندان به الکترونیک تبدیل شده است.
قابلیت Direct Sampling در ماژول RTL-SDR V3
یکی از مهمترین ویژگیهای گیرنده SDR نسخه 3، قابلیت Direct Sampling (نمونهبرداری مستقیم) است که به شما امکان دریافت سیگنالهای باند HF (موج کوتاه) از 500 کیلوهرتز تا 28.8 مگاهرتز را بدون نیاز به مبدل خارجی (Upconverter) میدهد. این قابلیت ماژول RTL-SDR برای دریافت ایستگاههای رادیو موج کوتاه بینالمللی، ارتباطات دریایی و هوایی، سیگنالهای آماتوری و حتی رصد سیگنالهای نجوم رادیویی (Radio Astronomy) حیاتی است. برخلاف ماژولهای SDR ارزانقیمت بازار که فاقد این قابلیت هستند، RTL-SDR V3 با طراحی اختصاصی PCB و مسیرهای بهینهشده، عملکردی پایدار و قابل اعتماد در باند HF ارائه میدهد.
طراحی سختافزاری حرفهای ماژول RTL-SDR
بدنه گیرنده SDR نسخه 3 از آلومینیوم آنودایز شده مشکی ساخته شده که هم به عنوان شیلد الکترومغناطیسی (EMI Shield) عمل میکند و هم به عنوان هیتسینک (Heatsink) برای دفع حرارت تولید شده توسط چیپ RTL2832U. این طراحی باعث میشود ماژول SDR حتی در استفادههای طولانیمدت و در محیطهای گرم، عملکرد پایدار داشته باشد. کانکتور آنتن از نوع SMA Female است که با اکثر آنتنهای حرفهای سازگار است.
یکی دیگر از ویژگیهای منحصربهفرد ماژول RTL-SDR V3، Bias Tee داخلی است که امکان تغذیه آنتنهای فعال (Active Antennas) و تقویتکنندههای Low Noise Amplifier (LNA) را از طریق کابل کواکسیال فراهم میکند. این قابلیت گیرنده رادیویی برای کاربرانی که از آنتنهای فعال HF یا LNAهای خارجی استفاده میکنند، بسیار ارزشمند است.
محدوده فرکانسی گیرنده RTL-SDR V3
ماژول SDR نسخه 3 قادر است سیگنالهای زیر را دریافت کند:
دریافت باند HF با ماژول RTL-SDR V3
- باند HF (500 kHz – 28.8 MHz): رادیو موج کوتاه، ارتباطات دریایی/هوایی، سیگنالهای آماتوری، نجوم رادیویی
دریافت باندهای VHF و UHF با گیرنده SDR
- باند VHF (24 – 170 MHz): رادیو FM تجاری (88-108 MHz)، بیسیم پلیس، آماتوری، PMR، سیگنالهای هواپیمایی (108-137 MHz)
- باند UHF (170 – 1766 MHz): ADS-B هواپیما (1090 MHz)، AIS کشتی (162 MHz)، سیگنالهای ماهوارهای هواشناسی (137 MHz)، سیگنالهای 433 MHz (سنسورهای هوا، ریموتها)، DMR/TETRA
سازگاری نرمافزاری ماژول RTL-SDR
این گیرنده رادیو نرمافزاری با طیف وسیعی از نرمافزارهای SDR سازگار است، از جمله:
- SDR# (SDR Sharp) – محبوبترین نرمافزار SDR برای ویندوز
- SDR++ – نرمافزار چندسکویی و مدرن برای ماژول RTL-SDR
- HDSDR – سبک و قدرتمند
- GQRX – برای لینوکس و مک
- GNU Radio – برای کاربردهای پیشرفته پردازش سیگنال با گیرنده SDR
- ADS-B Decoders (Dump1090, PlanePlotter) – برای ردیابی هواپیما
- AIS Decoders – برای ردیابی کشتیها
محتویات بسته ماژول RTL-SDR Blog V3
- 1 عدد ماژول RTL-SDR Blog V3 با چیپ R820T2/R860 و RTL2832U
توجه مهم: این ماژول SDR برای کاربردهای عمومی VHF/UHF و دریافت حرفهای باند HF (با Direct Sampling) طراحی شده است. اگر به دریافت HF با کیفیت بالاتر و بدون نویز 14.4 مگاهرتز نیاز دارید، نسخه 4 (V4) با چیپ R828D و Upconverter داخلی را بررسی فرمایید.
