میکسر RF دوال بالانس
700,000 تومان

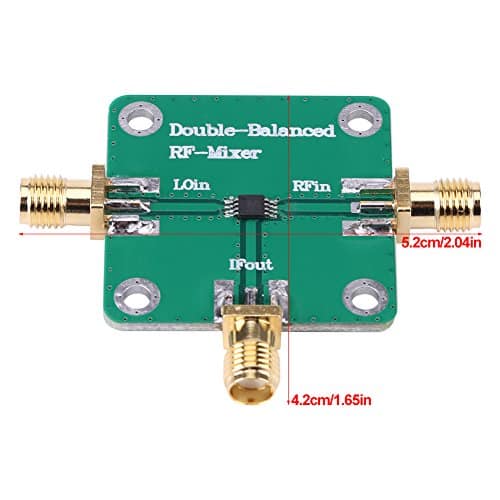

میکسر RF دوال بالانس مایکروویو با محدوده فرکانس RF ۱.۵ تا ۴.۵ گیگاهرتز، خروجی IF از DC تا ۱.۵ گیگاهرتز، تلفات تبدیل ۶-۸ دسیبل، ایزولاسیون ۳۰ دسیبل بین پورتها، P1dB برابر ۱+ دسیبلمیلیوات، IP3 برابر ۱۵+ دسیبلمیلیوات و امپدانس ۵۰ اهم. مناسب برای گیرندههای ماهوارهای، سیستمهای راداری و تجهیزات آزمایشگاهی.
موجود در انبار
توضیحات
میکسر RF دوال بالانس یک قطعه کلیدی در سیستمهای مخابراتی مایکروویو است که امکان تبدیل فرکانس (Frequency Translation) را با حداقل اعوجاج و نویز فراهم میکند. این میکسر با ساختار دوال بالانس، سیگنالهای RF در محدوده ۱.۵ تا ۴.۵ گیگاهرتز را با سیگنال LO ترکیب کرده و سیگنال IF را در بازه DC تا ۱.۵ گیگاهرتز تولید میکند. استفاده از میکسرRF دوال بالانس در گیرندههای مایکروویو، تحلیلگرهای طیف، سیستمهای رادار و تجهیزات آزمایشگاهی، ایزولاسیون بالا بین پورتها و حذف هارمونیکهای ناخواسته را تضمین میکند. این محصول برای کاربردهای Down-conversion و Up-conversion در باندهای C و X ایدهآل است.
ساختار و اصول عملکرد میکسر RF دوال بالانس
میکسر RF دوال بالانس از چهار دیود شاتکی یا ترانزیستورهای FET در یک آرایش پل متقارن تشکیل شده است. این ساختار دوال بالانس باعث میشود که سیگنالهای LO و RF به صورت متعادل ترکیب شوند و هارمونیکهای زوج حذف گردند. میکسر RF دوال بالانس با استفاده از ترانسفورماتورهای بالون (Balun) داخلی، سیگنالهای تکانته (Single-ended) را به سیگنالهای متعادل (Balanced) تبدیل میکند. این طراحی، ایزولاسیون بین پورتهای LO، RF و IF را به بیش از ۳۰ دسیبل میرساند و از تداخل سیگنالها جلوگیری میکند.
مشخصات فنی دقیق میکسر مایکروویو
پارامترهای الکتریکی این میکسر آن را به گزینهای حرفهای تبدیل کرده است:
- محدوده فرکانس RF: ۱.۵ تا ۴.۵ گیگاهرتز
- محدوده فرکانس IF (خروجی): DC تا ۱.۵ گیگاهرتز
- محدوده فرکانس LO: ۳۱۲ مگاهرتز تا ۳ گیگاهرتز (قابل تنظیم)
- تلفات تبدیل (Conversion Loss): ۶ تا ۸ دسیبل
- ایزولاسیون LO-RF: حداقل ۳۰ دسیبل
- ایزولاسیون LO-IF: حداقل ۳۰ دسیبل
- ایزولاسیون RF-IF: حداقل ۲۵ دسیبل
- نقطه فشردگی ۱dB (P1dB): ۱+ دسیبلمیلیوات
- نقطه قطع سوم (IP3): ۱۵+ دسیبلمیلیوات
- امپدانس ورودی و خروجی: ۵۰ اهم
- توان LO ورودی: ۷+ دسیبلمیلیوات (مقدار بهینه)
- رابطهای اتصال: کانکتورهای SMA
- دمای کاری: ۴۰- تا ۸۵ درجه سانتیگراد
کاربردهای تخصصی میکسر RF دوال بالانس
این میکسر در طیف وسیعی از سیستمهای مخابراتی مایکروویو کاربرد دارد. میکسرRF دوال بالانس در گیرندههای ماهوارهای برای تبدیل سیگنالهای باند C (۴-۸ گیگاهرتز) به فرکانسهای پایینتر IF استفاده میشود. در سیستمهای راداری و ردیابی، این میکسر برای تبدیل فرکانس سیگنالهای بازگشتی در باند X (۸-۱۲ گیگاهرتز) به کار میرود. در تجهیزات آزمایشگاهی مانند تحلیلگرهای طیف و تولیدکنندگان سیگنال، میکسرRF دوال بالانس برای ایجاد سیگنالهای ترکیبی و تست سیستمهای مخابراتی مورد استفاده قرار میگیرد. همچنین در سیستمهای ارتباطی ۵G و Wi-Fi 6E در باندهای ۳.۵ و ۶ گیگاهرتز، این میکسر نقش کلیدی در تبدیل فرکانس ایفا میکند.
مزایای رقابتی و نکات نصب میکسر RF دوال بالانس
مزیت اصلی میکسرRF دوال بالانس نسبت به میکسرهای تکبالانس، ایزولاسیون بالاتر، حذف هارمونیکهای زوج و دینامیک رنج گستردهتر است. ساختار متقارن این میکسر، اعوجاج غیرخطی را به حداقل میرساند و کیفیت سیگنال خروجی را بهبود میبخشد. هنگام نصب، حتماً از منبع تغذیه LO با توان ثابت ۷+ دسیبلمیلیوات استفاده کنید، زیرا تغییرات توان LO باعث تغییر در تلفات تبدیل میشود. تمام اتصالات باید با کابلهای کواکسیال ۵۰ اهمی با کیفیت بالا و حداقل تلفات در فرکانسهای مایکروویو انجام شود. برای جلوگیری از بازتاب سیگنال، از تطبیق امپدانس دقیق در تمام پورتها اطمینان حاصل کنید. توجه داشته باشید که این میکسر برای سیگنالهای با توان بالا طراحی نشده و ورودی RF با توان بیش از ۱+ دسیبلمیلیوات ممکن است باعث آسیب به دیودهای داخلی شود.
