تقویتکننده RF 5-6000MHz
1,100,000 تومان

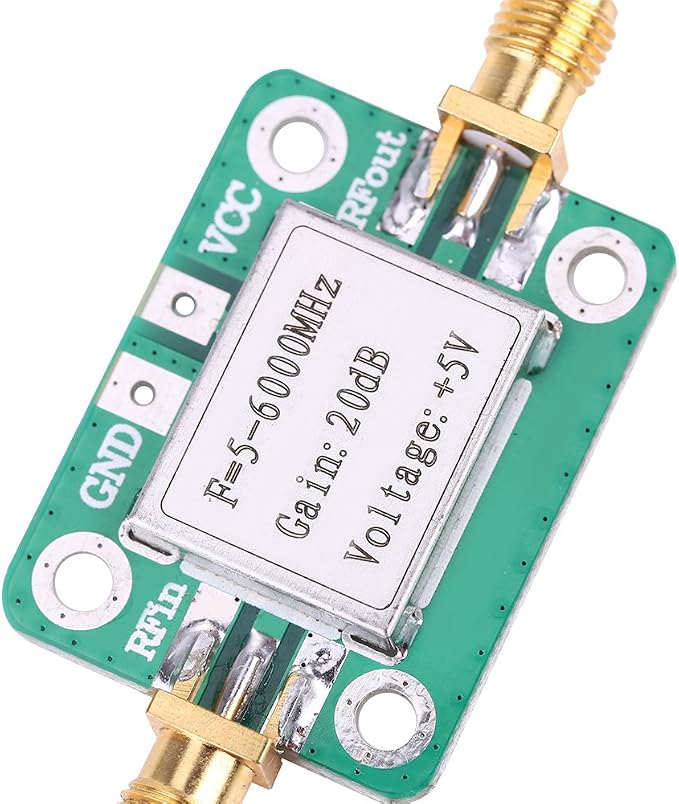

ماژول تقویتکننده RF 5-6000MHz با بهره ۲۰ دسیبل، محدوده فرکانسی ۵ مگاهرتز تا ۶ گیگاهرتز، توان خروجی ۲۱+ دسیبلمیلیوات (۱۰۰ میلیوات)، ولتاژ کاری ۵ ولت DC، جریان ۸۵ میلیآمپر و امپدانس ۵۰ اهم. دارای پوسته فلزی محافظ، مناسب برای گیرندههای SDR، تحلیلگر طیف و سیستمهای مخابراتی VHF/UHF/SHF.
Specifications:
Operating Frequency: 5–6000MHz
Amplifier Gain: 20dB
Max. Output Power: +21dBm(100mW)@1dB compression point
Working Current: 85mA (5V)
Power Supply Voltage: 5VDC
System Impedance: 50ohm
Size: 34×25mm/1.33×0.98in
موجود در انبار
توضیحات
ماژول تقویتکننده سیگنال با پهنای باند وسیع، ابزاری حیاتی برای مهندسان مخابرات و علاقهمندان به رادیوهای نرمافزاری (SDR) است. تقویتکننده RF 5-6000MHz با بهره ثابت ۲۰ دسیبل، قادر است سیگنالهای ضعیف را در محدوده فرکانسی ۵ مگاهرتز تا ۶ گیگاهرتز با حداقل نویز اضافه تقویت کند. این ماژول که به عنوان یک تقویتکننده کمنویز (LNA) و میانتوان طراحی شده، پوشش گستردهای از باندهای VHF، UHF و SHF را فراهم میآورد. استفاده از تقویتکننده RF 5-6000MHz در پروژههایی مانند گیرندههای HackRF One، تحلیلگرهای طیف و سیستمهای مخابراتی آزمایشگاهی، کیفیت دریافت سیگنال را به طور چشمگیری بهبود میبخشد.

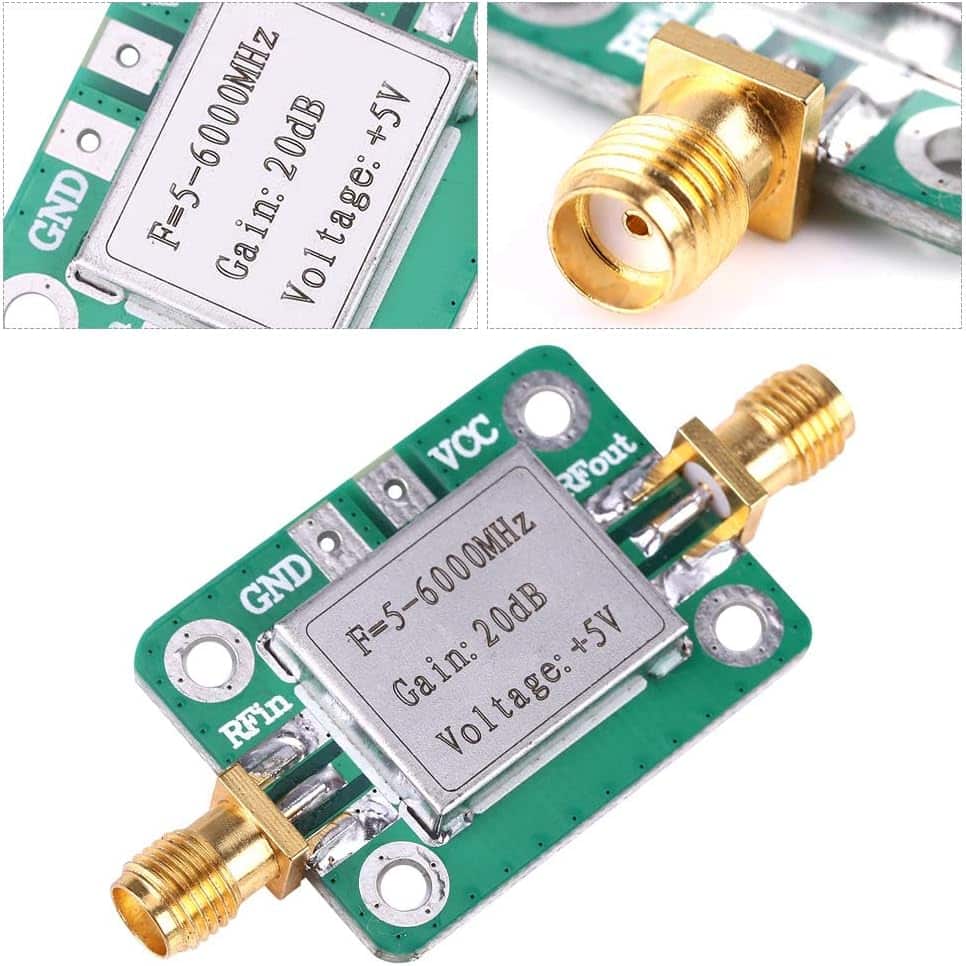

ساختار داخلی و طراحی ماژول تقویتکننده RF
این ماژول بر پایه تراشههای تقویتکننده پهنباند MMIC (مانند سری SPF5189) طراحی شده است. ساختار داخلی شامل یک پوسته فلزی محافظ (Shielding Shell) است که از مدار در برابر تداخلات الکترومغناطیسی خارجی (EMI) و نویزهای محیطی محافظت میکند. این طراحی شیلدشده، پایداری سیگنال را در فرکانسهای بالای ۱ گیگاهرتز تضمین نموده و از نوسانات خودبهخودی جلوگیری میکند. مدار تطبیق امپدانس ۵۰ اهمی در ورودی و خروجی، انتقال حداکثری توان را بین ماژول و آنتن یا گیرنده تضمین میکند.
مشخصات فنی دقیق تقویتکننده RF 5-6000MHz
شناخت پارامترهای الکتریکی برای طراحی صحیح سیستم مخابراتی ضروری است:
- محدوده فرکانسی: ۵ تا ۶۰۰۰ مگاهرتز (۵ MHz تا ۶ GHz)
- بهره تقویت (Gain): ۲۰ دسیبل (مقدار تیپیکال)
- حداکثر توان خروجی: ۲۱+ دسیبلمیلیوات (معادل ۱۰۰ میلیوات) در نقطه فشردهسازی ۱dB
- ولتاژ تغذیه: ۵ ولت DC
- جریان مصرفی: ۸۵ میلیآمپر
- امپدانس ورودی و خروجی: ۵۰ اهم
- نوع مدار: تقویتکننده کمنویز (LNA) پهنباند
- رابطهای اتصال: کانکتورهای استاندارد SMA
- دمای کاری: ۲۰- تا ۸۵ درجه سانتیگراد
کاربردهای تخصصی تقویتکننده RF 5-6000MHz در مخابرات و رادیوهای نرمافزاری
این ماژول در طیف وسیعی از کاربردهای مخابراتی مورد استفاده قرار میگیرد. تقویتکننده RF 5-6000MHz به عنوان پیشتقویتکننده (Pre-amplifier) در گیرندههای رادیوی نرمافزاری مانند RTL-SDR و HackRF عمل کرده و حساسیت دریافت را افزایش میدهد. در سیستمهای پهپادی و FPV، این ماژول برای تقویت سیگنالهای ویدیویی و کنترلی در باندهای ۲.۴ و ۵.۸ گیگاهرتز کاربرد دارد. همچنین در تجهیزات آزمایشگاهی مانند تحلیلگرهای طیف (Spectrum Analyzers)، برای جبران تلفات کابل و افزایش دامنه دینامیکی سیستم استفاده میشود.
نکات حیاتی نصب و راهاندازی ماژول
مزیت اصلی تقویتکننده RF 5-6000MHz، پهنای باند فوقالعاده وسیع آن است که نیاز به استفاده از چندین تقویتکننده باند باریک را حذف میکند. مصرف جریان پایین ۸۵ میلیآمپر، آن را برای سیستمهای قابل حمل ایدهآل میسازد. هنگام نصب، حتماً از منبع تغذیه پایدار ۵ ولت با ریپل پایین استفاده کنید تا نویز به سیگنال تزریق نشود. اتصال ماژول باید از طریق کابلهای هممحور با کیفیت و امپدانس ۵۰ اهم انجام شود. توجه داشته باشید که این ماژول برای فرستندههای پرقدرت طراحی نشده و ورودی سیگنال با توان بیش از ۱۰۰ میلیوات باعث آسیب دائمی به تراشه خواهد شد.
توضیحات تکمیلی
| وزن | 50 گرم |
|---|---|
| ابعاد | 34 × 25 میلیمتر |
