تقویتکننده کمنویز SPF5189
1,100,000 تومان

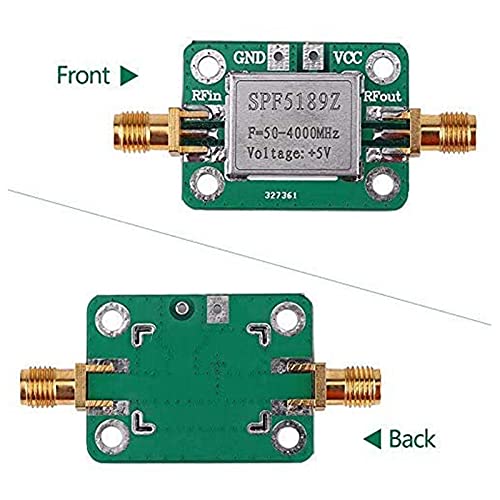

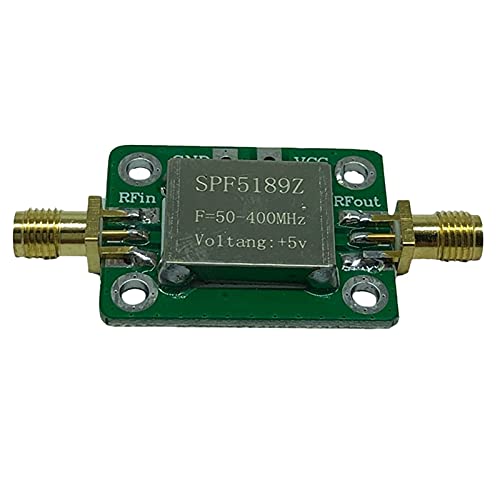

ماژول تقویتکننده کمنویز SPF5189Z با تراشه SPF5189Z، نویز فیگور ۰.۶ دسیبل، محدوده فرکانسی ۵۰ تا ۴۰۰۰ مگاهرتز، بهره ۲۰ دسیبل، P1dB برابر ۱۶+ دسیبلمیلیوات، ولتاژ ۵ ولت، جریان ۶۰ میلیآمپر و امپدانس ۵۰ اهم. دارای پوسته فلزی محافظ، مناسب برای گیرندههای SDR، سیستمهای پهپادی و تجهیزات آزمایشگاهی.
موجود در انبار
توضیحات
ماژول تقویتکننده کمنویز SPF5189 یکی از پیشرفتهترین راهکارها برای تقویت سیگنالهای ضعیف RF در گیرندههای حرفهای محسوب میشود. این ماژول بر پایه تراشه SPF5189Z شرکت RF Micro Devices طراحی شده و با نویز فیگور فوقالعاده پایین ۰.۶ دسیبل، سیگنال را بدون افزودن نویز مزاحم تقویت میکند. محدوده فرکانسی وسیع ۵۰ تا ۴۰۰۰ مگاهرتز، این محصول را به انتخابی ایدهآل برای کاربردهای VHF، UHF، باند ISM ۲.۴ گیگاهرتز و سیستمهای رادیویی پهنباند تبدیل کرده است. استفاده از تقویتکننده کمنویز SPF5189 در گیرندههای SDR، سیستمهای مخابراتی و تجهیزات آزمایشگاهی، حساسیت دریافت را به شکل چشمگیری افزایش میدهد.
ساختار داخلی تقویتکننده کمنویز SPF5189
قلب تپنده این ماژول، تراشه SPF5189Z است که یک تقویتکننده کمنویز پهنباند با تکنولوژی InGaP/GaT HBT محسوب میشود. این تراشه به گونهای طراحی شده که در فرکانسهای بالا، کمترین میزان نویز حرارتی را به سیگنال اضافه کند. ساختار داخلی تقویتکننده کمنویز SPF5189 شامل یک پوسته فلزی محافظ (Shielding Shell) است که مدار را از تداخلات الکترومغناطیسی خارجی (EMI) ایزوله میکند. این شیلدینگ به ویژه در فرکانسهای بالای ۱ گیگاهرتز از نوسانات خودبهخودی (Parasitic Oscillation) جلوگیری کرده و پایداری بهره را تضمین مینماید. مدار تطبیق امپدانس ۵۰ اهمی در ورودی و خروجی، انتقال حداکثری توان را بین ماژول و آنتن فراهم میآورد.
مشخصات فنی دقیق ماژول LNA
پارامترهای الکتریکی این ماژول آن را به گزینهای حرفهای تبدیل کرده است:
- مدل تراشه: SPF5189Z (SPF-5189Z)
- محدوده فرکانسی: ۵۰ تا ۴۰۰۰ مگاهرتز
- نویز فیگور (NF): ۰.۶ دسیبل (مقدار تیپیکال)
- بهره تقویت (Gain): ۲۰ دسیبل
- نقطه فشردگی ۱dB (P1dB): ۱۶+ دسیبلمیلیوات
- نقطه قطع سوم (OIP3): ۳۶+ دسیبلمیلیوات
- ولتاژ تغذیه: ۵ ولت DC
- جریان مصرفی: ۶۰ میلیآمپر
- امپدانس ورودی و خروجی: ۵۰ اهم
- محافظت: پوسته فلزی شیلدشده (Shielding Shell)
- رابطهای اتصال: کانکتورهای استاندارد SMA
- دمای کاری: ۴۰- تا ۸۵ درجه سانتیگراد
کاربردهای تخصصی تقویتکننده کمنویز SPF5189
نویز فیگور بسیار پایین ۰.۶ دسیبل، تقویتکننده کمنویز SPF5189 را به انتخابی بیرقیب برای گیرندههای حساس تبدیل کرده است. در سیستمهای رادیوی نرمافزاری (SDR) مانند HackRF، RTL-SDR و USRP، این ماژول به عنوان پیشتقویتکننده گیرنده، سیگنالهای ضعیف ماهوارهای و زمینی را با کیفیت بالا تقویت میکند. در سیستمهای پهپادی و FPV، برای تقویت سیگنالهای دریافتی در باندهای ۹۰۰ مگاهرتز، ۲.۴ گیگاهرتز و ۵.۸ گیگاهرتز کاربرد دارد. همچنین در تجهیزات آزمایشگاهی مانند تحلیلگرهای طیف و گیرندههای GPS، این ماژول نسبت سیگنال به نویز (SNR) را به طور قابل توجهی بهبود میبخشد.
مزایای رقابتی و نکات نصب تقویتکننده کمنویز SPF5189
مزیت اصلی تقویتکننده کمنویز SPF5189 نسبت به ماژولهای مشابه، ترکیب منحصربهفرد نویز بسیار پایین، بهره بالا و نقطه قطع سوم (OIP3) عالی است که خطاهای غیرخطی را به حداقل میرساند. مصرف جریان ۶۰ میلیآمپری، آن را برای سیستمهای باتریمحور مناسب میسازد. هنگام نصب، حتماً از منبع تغذیه رگولهشده با ریپل کمتر از ۱۰ میلیولت استفاده کنید، زیرا نویز تغذیه مستقیماً روی سیگنال RF ظاهر میشود. قرار دادن خازنهای بایپس ۱۰۰ نانوفارد و ۱۰ میکروفارد در نزدیکی پایه تغذیه، پایداری مدار را تضمین میکند. تمام اتصالات باید با کابلهای کواکسیال ۵۰ اهمی با کیفیت بالا انجام شود تا از بازتاب سیگنال (VSWR بالا) جلوگیری گردد. توجه داشته باشید که این ماژول برای مسیر گیرنده طراحی شده و اتصال آن به خروجی فرستندههای پرقدرت باعث آسیب دائمی خواهد شد.
