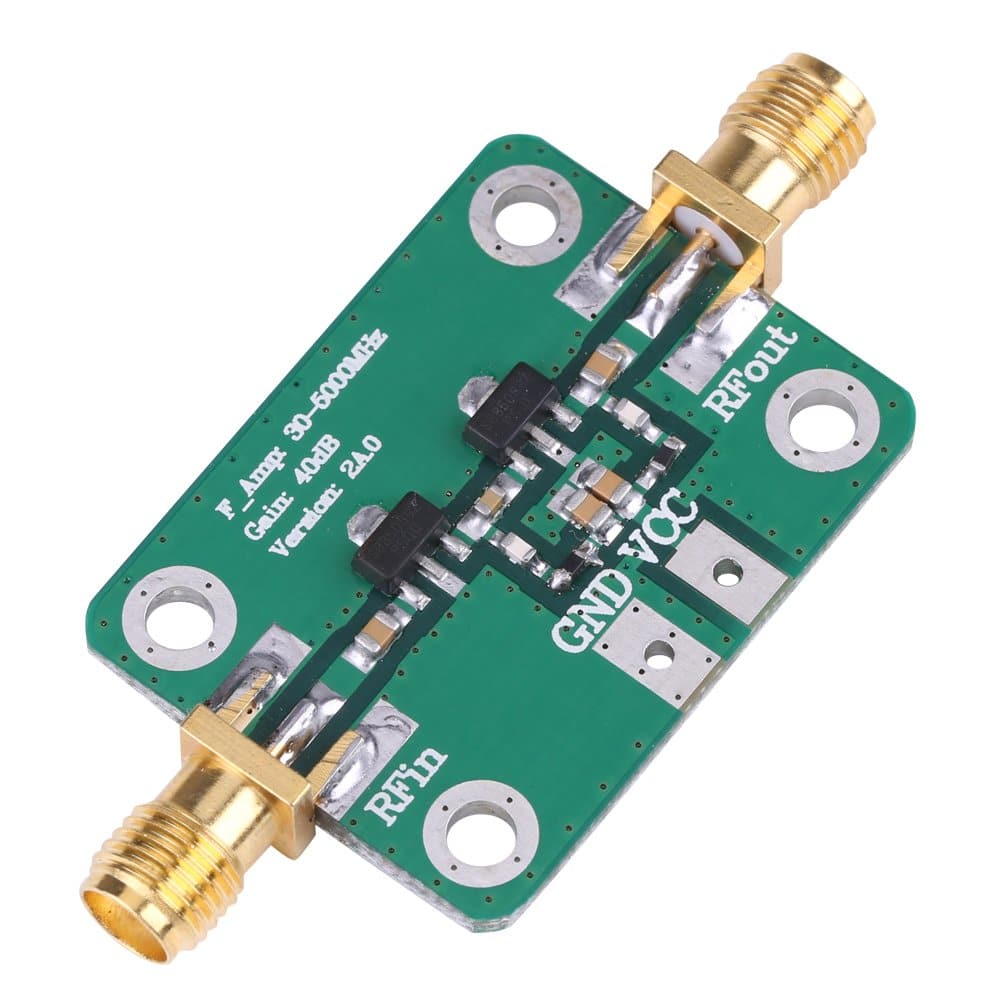

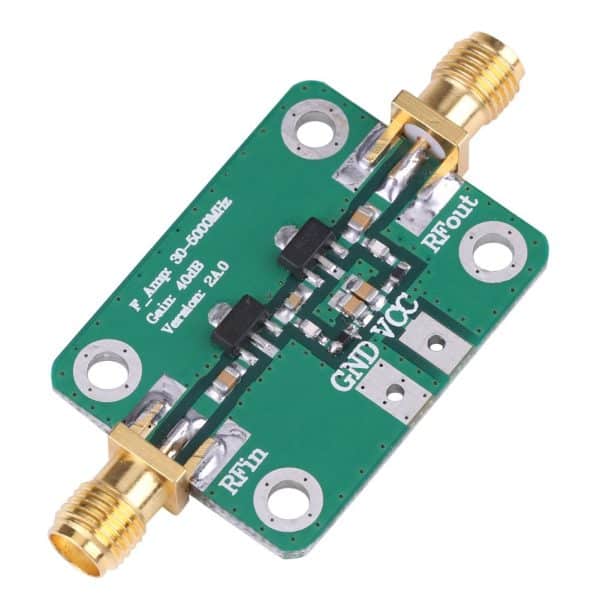

تقویتکننده RF 30-4000MHz بهره 40dB برای HF تا UHF
1,110,000 تومان
ماژول تقویتکننده RF 30-4000MHz با بهره ثابت ۴۰ دسیبل، محدوده فرکانسی ۳۰ مگاهرتز تا ۴ گیگاهرتز، ولتاژ کاری ۵ ولت DC، جریان ۱۲۰ میلیآمپر و امپدانس ۵۰ اهم. دارای شیلدینگ فلزی و کانکتور SMA، مناسب برای رادیوهای نرمافزاری (SDR)، گیرندههای HF/VHF/UHF و تجهیزات آزمایشگاهی مخابراتی.
موجود در انبار
توضیحات
ماژول تقویتکننده RF 30-4000MHz یک راهکار قدرتمند و تخصصی برای افزایش سطح سیگنال در طیف وسیعی از فرکانسهای رادیویی است. این برد با بهره (Gain) فوقالعاده ۴۰ دسیبل، پوشش کاملی از باندهای HF، VHF و UHF و بخش پایینی SHF را ارائه میدهد. استفاده از تقویتکننده RF 30-4000MHz در سیستمهای رادیوی نرمافزاری (SDR)، گیرندههای ماهوارهای و تجهیزات آزمایشگاهی، ضعف سیگنالهای ورودی را به طور کامل جبران کرده و دامنه دینامیکی سیستم را گسترش میدهد. این ماژول به دلیل طراحی بهینه، تعادل بسیار خوبی میان بهره بالا و پایداری فرکانسی ایجاد میکند.
طراحی داخلی تقویتکننده RF 30-4000MHz
این ماژول از یک معماری چندمرحلهای (Multi-stage) پیشرفته استفاده میکند تا به بهره ثابت ۴۰ دسیبل در بازه ۳۰ تا ۴۰۰۰ مگاهرتز دست یابد. طراحی تقویتکننده RF 30-4000MHz شامل شبکههای تطبیق امپدانس داخلی است که بازتاب سیگنال (VSWR) را به حداقل رسانده و انتقال توان را بهینه میسازد. وجود شیلدینگ فلزی روی برد، مدارهای حساس را از تداخل الکترومغناطیسی خارجی (EMI) محافظت کرده و پایداری بهره را در فرکانسهای بالای ۱ گیگاهرتز تضمین میکند. این ساختار از نوسانات خودبهخودی (Parasitic Oscillation) که در بهرههای بالا رایج است، جلوگیری مینماید.
مشخصات فنی دقیق تقویتکننده RF 30-4000MHz
پارامترهای الکتریکی این ماژول برای کاربردهای حرفهای بهینهسازی شدهاند:
- محدوده فرکانسی: ۳۰ تا ۴۰۰۰ مگاهرتز (۳۰ MHz تا ۴ GHz)
- بهره تقویت (Gain): ۴۰ دسیبل (مقدار تیپیکال)
- ولتاژ تغذیه: ۵ ولت DC
- جریان مصرفی: ۱۲۰ میلیآمپر
- امپدانس ورودی و خروجی: ۵۰ اهم
- نقطه فشردگی ۱dB (P1dB): ۱۰+ دسیبلمیلیوات
- نویز فیگور (NF): کمتر از ۳ دسیبل
- نوع اتصال: کانکتورهای استاندارد SMA
- ابعاد برد: ۴۵ میلیمتر طول × ۳۰ میلیمتر عرض
- دمای کاری: ۲۰- تا ۸۵ درجه سانتیگراد
کاربردهای تخصصی در مخابرات و رادیو
بازه فرکانسی گسترده این ماژول، آن را برای کاربردهای متنوعی مناسب میسازد. در رادیوهای نرمافزاری (مانند RTL-SDR یا HackRF)، این برد به عنوان پیشتقویتکننده (Pre-amp) برای دریافت سیگنالهای ضعیف رادیوهای آماتوری در باند HF (مانند ۱۴ مگاهرتز) یا سیگنالهای FM تجاری (مانند ۱۰۰ مگاهرتز) عمل میکند. همچنین در سیستمهای مخابراتی UHF، پهپادهای FPV و تجهیزات ردیابی فرکانسی، این ماژول حساسیت گیرنده را به شکل محسوسی افزایش میدهد. مهندسان مخابرات نیز از آن در کنار تحلیلگرهای طیف برای جبران تلفات کابلهای هممحور طولانی استفاده میکنند.
نکات نصب و راهاندازی تقویتکننده RF 30-4000MHz
بهره ۴۰ دسیبل بسیار بالا است و نیازمند رعایت دقیق اصول نصب میباشد. برای تغذیه تقویتکننده RF 30-4000MHz حتماً از یک منبع ولتاژ رگولهشده ۵ ولت با ریپل (نویز) کمتر از ۱۰ میلیولت استفاده کنید. اضافه کردن خازنهای بایپس ۱۰۰ نانوفارد و ۱۰ میکروفارد در نزدیکترین فاصله به پایههای تغذیه ماژول، از نوسانات و تزریق نویز به سیگنال RF جلوگیری میکند. اتصالات ورودی و خروجی باید صرفاً با کابلهای کواکسیال ۵۰ اهمی باکیفیت انجام شود. توجه داشته باشید که این ماژول برای مسیر گیرنده (Receiver) طراحی شده و اتصال آن به خروجی فرستندههای با توان بیش از ۱۰ میلیوات، منجر به آسیب دائمی به تراشههای داخلی خواهد شد.
