ماژول آشکارساز RF دمدولاتور پوششی 0.1-3200MHz
750,000 تومان
ماژول آشکارساز RF با محدوده فرکانسی ۱۰۰ کیلوهرتز تا ۳.۲ گیگاهرتز، حساسیت ۴۰- دسیبلمیلیوات، خروجی آنالوگ ۰ تا ۳.۳ ولت، امپدانس ورودی ۵۰ اهم، ولتاژ تغذیه ۳.۳ تا ۵ ولت و زمان پاسخ کمتر از ۱۰ میکروثانیه. دارای دمدولاتور پوششی با دیود شاتکی، مناسب برای شناسایی فرستندههای مخفی، تست تجهیزات مخابراتی و پروژههای SDR.
موجود در انبار
توضیحات

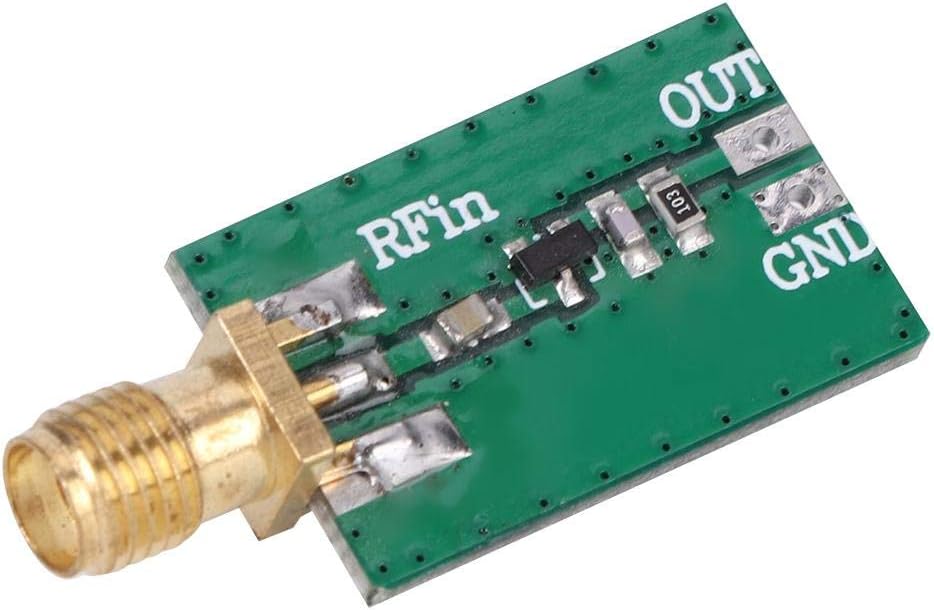

ماژول آشکارساز RF یک ابزار حساس و چندمنظوره برای تشخیص و اندازهگیری سیگنالهای رادیویی در محدوده فرکانسی گسترده ۱۰۰ کیلوهرتز تا ۳.۲ گیگاهرتز است. این برد با استفاده از تکنیک دمدولاسیون پوششی (Envelope Detection)، سیگنالهای RF را به ولتاژ DC متناسب با توان سیگنال تبدیل میکند. استفاده از ماژول آشکارساز RF در پروژههای شناسایی فرستندهها، تست تجهیزات مخابراتی، سیستمهای امنیتی و تحقیقات آزمایشگاهی، امکان پایش لحظهای محیط رادیویی را بدون نیاز به تجهیزات گرانقیمت فراهم میآورد. این محصول با حساسیت بالا و پاسخ سریع، انتخابی ایدهآل برای مهندسان و علاقهمندان به الکترونیک محسوب میشود.
ساختار و اصول عملکرد Envelope Detection
قلب این ماژول، یک دیود شاتکی فرکانس بالا است که به عنوان آشکارساز پوششی عمل میکند. وقتی سیگنال RF به ورودی ماژول آشکارساز RF اعمال میشود، دیود شاتکی نیمسیکلهای مثبت را یکسوسازی کرده و خازن داخلی، پوشش سیگنال را نگه میدارد. خروجی این مدار، ولتاژ DC آنالوگی است که مقدار آن با توان سیگنال ورودی رابطه مستقیم دارد. مدار تخلیه (Discharge Circuit) داخلی، زمان بازیافت ماژول را کاهش داده و امکان تشخیص سیگنالهای پالسی با تکرار بالا را فراهم میآورد. طراحی ورودی با امپدانس ۵۰ اهم، تطبیق مناسبی با آنتنها و کابلهای استاندارد ایجاد میکند.
مشخصات فنی دقیق ماژول آشکارساز RF
پارامترهای الکتریکی این ماژول برای تشخیص دقیق سیگنالهای ضعیف بهینهسازی شدهاند:
- محدوده فرکانسی: ۰.۱ تا ۳۲۰۰ مگاهرتز (۱۰۰ kHz تا ۳.۲ GHz)
- حساسیت تشخیص: حدود ۴۰- دسیبلمیلیوات (۱۰۰ میکرووات)
- حداکثر توان ورودی: ۱۰+ دسیبلمیلیوات (۱۰ میلیوات)
- ولتاژ خروجی: ۰ تا ۳.۳ ولت DC (متناسب با توان سیگنال)
- امپدانس ورودی: ۵۰ اهم
- ولتاژ تغذیه: ۳.۳ تا ۵ ولت DC
- جریان مصرفی: کمتر از ۵ میلیآمپر
- زمان پاسخ: کمتر از ۱۰ میکروثانیه
- نوع آشکارساز: دیود شاتکی با دمدولاسیون پوششی
- رابط خروجی: پین آنالوگ برای اتصال به ADC میکروکنترلر
- رابط ورودی RF: کانکتور SMA
- دمای کاری: ۲۰- تا ۸۵ درجه سانتیگراد
کاربردهای تخصصی ماژول آشکارساز RF
این ماژول در طیف وسیعی از کاربردهای امنیتی و مخابراتی مورد استفاده قرار میگیرد. ماژول آشکارساز RF در سیستمهای ضد جاسوسی برای شناسایی فرستندههای مخفی و دوربینهای بیسیم کاربرد دارد. در آزمایشگاههای مخابرات، برای تست و کالیبراسیون فرستندههای کوچک و اندازهگیری توان خروجی استفاده میشود. در پروژههای رادیوی نرمافزاری (SDR)، این ماژول به عنوان ابزار کمکی برای تشخیص حضور سیگنال در باند مورد نظر عمل میکند. همچنین در سیستمهای امنیتی اماکن، برای تشخیص فعالیتهای غیرمجاز رادیویی و در آموزشگاههای الکترونیک برای نمایش عملی مفهوم دمدولاسیون AM به کار میرود.
نحوه نصب و تفسیر خروجی ماژول آشکارساز RF
برای استفاده از ماژول آشکارساز RF، ابتدا کانکتور SMA ورودی را به آنتن مناسب متصل کنید. آنتن باید برای باند فرکانسی مورد نظر بهینه شده باشد. سپس پایه خروجی آنالوگ را به یک پایه ADC میکروکنترلر (مانند آردوینو) وصل کنید تا مقدار ولتاژ خوانده شود. ولتاژ خروجی با لگاریتم توان سیگنال ورودی رابطه تقریباً خطی دارد؛ یعنی با افزایش ۱۰ دسیبل در توان ورودی، ولتاژ خروجی حدود ۰.۵ تا ۱ ولت افزایش مییابد. برای کالیبراسیون دقیق، میتوانید از یک فرستنده با توان معلوم استفاده کرده و منحنی پاسخ ماژول را رسم کنید. تغذیه ماژول باید از منبع پایدار ۵ ولت با نویز پایین تأمین شود تا دقت اندازهگیری حفظ گردد.
مزایای رقابتی و نکات مهم
مزیت اصلی ماژول آشکارساز RF نسبت به تجهیزات گرانقیمت آزمایشگاهی، سادگی، قیمت اقتصادی و پاسخ سریع آن است. این ماژول بدون نیاز به برنامهنویسی پیچیده، اطلاعات مفیدی درباره محیط رادیویی ارائه میدهد. هنگام استفاده، توجه داشته باشید که ورودی ماژول به سیگنالهای قوی حساس است و توان بیش از ۱۰ میلیوات میتواند دیود شاتکی داخلی را بسوزاند. در محیطهایی با سیگنالهای قوی (نزدیک به فرستندههای موبایل یا WiFi)، حتماً از تضعیفکننده (Attenuator) خارجی استفاده کنید. همچنین برای تشخیص سیگنالهای بسیار ضعیف، استفاده از آنتن با بهره بالا و کابل کوتاه با تلفات کم توصیه میشود. در صورت نیاز به تشخیص فرکانس دقیق، این ماژول به تنهایی کافی نیست و باید همراه با یک گیرنده SDR استفاده شود.
